104
Eingefrorenes Bild – Anhalten des Bildvorlaufs. Das Drücken einer Pfeiltaste auf der
4-fach-kursertaste stoppt den Bildvorlauf in der ansicht Side imaging und die Dialogbox
kURSeR wird angezeigt. Mit der 4-fach-kursertaste verschieben Sie nun den cursor und be-
stimmen die Tiefe eines echos. Zusätzlich erhalten Sie ein sofortiges Update des Bildes, um
die auswirkungen von Änderungen an den einstellungen im Menü zu verfolgen.
Mit den Tasten – und + ZOOM können Sie im angehaltenen Modus den Bereich um den
cursor herum vergrößern. Sie erhalten somit noch mehr informationen des Sonar-echos.
Mit der Taste exiT kehren Sie wieder zum Bildvorlauf zurück.
ANMERKUNG: Diese ansicht gibt es nur auf dem 1197c combo.

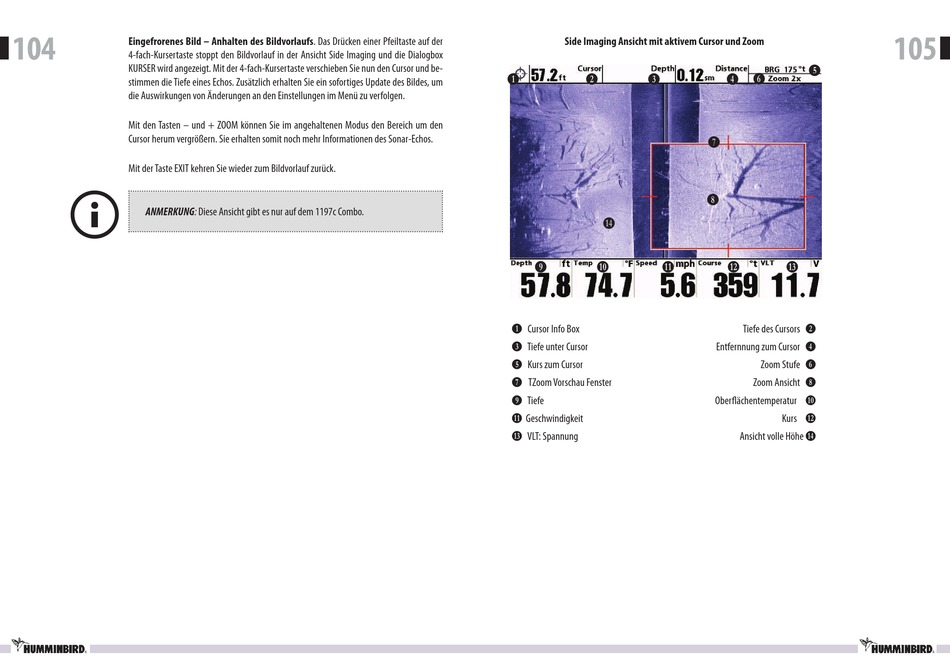

Side Imaging Ansicht mit aktivem Cursor und Zoom
B
C
D
O
J
K
L
B cursor info Box
D Tiefe unter cursor
F kurs zum cursor
H TZoom Vorschau fenster
J Tiefe
L Geschwindigkeit
N VlT: Spannung
F
E
G
H
I
M
N
Tiefe des cursors C
entfernnung zum cursor E
Zoom Stufe G
Zoom ansicht I
Oberfl ächentemperatur K
kurs M
ansicht volle höhe O
105
