136
N
M
B
B Tiefe
D Geschwindigkeit
F VlT: Spannung
H kartografie
J kurslinie
L Side imaging Bereich
N Bodensignal

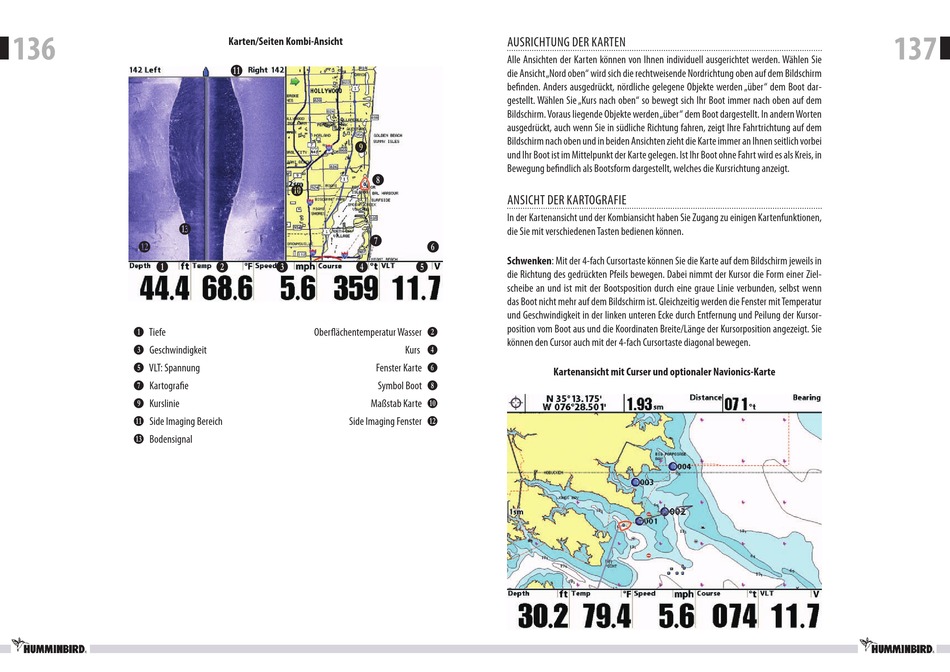

Karten/Seiten Kombi-Ansicht
L
J
I
K
H
C
D
E
Oberflächentemperatur Wasser C
fenster karte G
Symbol Boot I
Maßstab karte K
Side imaging fenster M
aUSRichTUnG DeR kaRTen
alle ansichten der karten können von ihnen individuell ausgerichtet werden. Wählen Sie
die ansicht „nord oben" wird sich die rechtweisende nordrichtung oben auf dem Bildschirm
befinden. anders ausgedrückt, nördliche gelegene Objekte werden „über" dem Boot dar-
gestellt. Wählen Sie „kurs nach oben" so bewegt sich ihr Boot immer nach oben auf dem
Bildschirm. Voraus liegende Objekte werden „über" dem Boot dargestellt. in andern Worten
ausgedrückt, auch wenn Sie in südliche Richtung fahren, zeigt ihre fahrtrichtung auf dem
Bildschirm nach oben und in beiden ansichten zieht die karte immer an ihnen seitlich vorbei
und ihr Boot ist im Mittelpunkt der karte gelegen. ist ihr Boot ohne fahrt wird es als kreis, in
Bewegung befindlich als Bootsform dargestellt, welches die kursrichtung anzeigt.
anSichT DeR kaRTOGRafie
in der kartenansicht und der kombiansicht haben Sie Zugang zu einigen kartenfunktionen,
die Sie mit verschiedenen Tasten bedienen können.
G
Schwenken: Mit der 4-fach cursortaste können Sie die karte auf dem Bildschirm jeweils in
F
die Richtung des gedrückten Pfeils bewegen. Dabei nimmt der kursor die form einer Ziel-
scheibe an und ist mit der Bootsposition durch eine graue linie verbunden, selbst wenn
das Boot nicht mehr auf dem Bildschirm ist. Gleichzeitig werden die fenster mit Temperatur
und Geschwindigkeit in der linken unteren ecke durch entfernung und Peilung der kursor-
position vom Boot aus und die koordinaten Breite/länge der kursorposition angezeigt. Sie
können den cursor auch mit der 4-fach cursortaste diagonal bewegen.
kurs E
Kartenansicht mit Curser und optionaler Navionics-Karte
137
