112

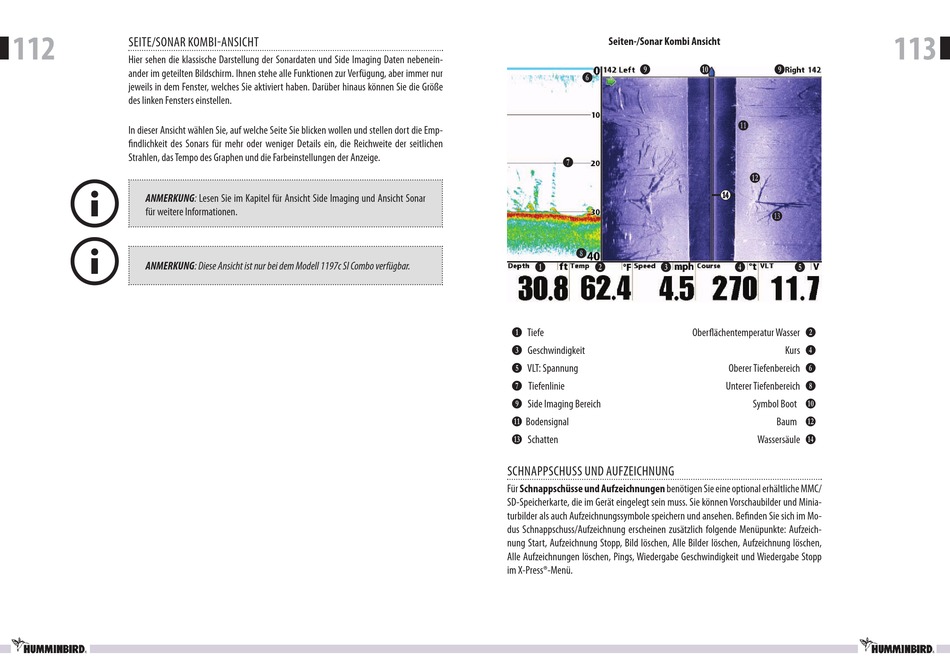

SeiTe/SOnaR kOMBi-anSichT
hier sehen die klassische Darstellung der Sonardaten und Side imaging Daten nebenein-
ander im geteilten Bildschirm. ihnen stehe alle funktionen zur Verfügung, aber immer nur
jeweils in dem fenster, welches Sie aktiviert haben. Darüber hinaus können Sie die Größe
des linken fensters einstellen.
in dieser ansicht wählen Sie, auf welche Seite Sie blicken wollen und stellen dort die emp-
fi ndlichkeit des Sonars für mehr oder weniger Details ein, die Reichweite der seitlichen
Strahlen, das Tempo des Graphen und die farbeinstellungen der anzeige.
ANMERKUNG: lesen Sie im kapitel für ansicht Side imaging und ansicht Sonar
für weitere informationen.
ANMERKUNG: Diese Ansicht ist nur bei dem Modell 1197c SI Combo verfügbar.
Seiten-/Sonar Kombi Ansicht
J
G
H
I
B
C
D
B Tiefe
D Geschwindigkeit
F VlT: Spannung
H Tiefenlinie
J Side imaging Bereich
L Bodensignal
N Schatten
SchnaPPSchUSS UnD aUfZeichnUnG
für Schnappschüsse und Aufzeichnungen benötigen Sie eine optional erhältliche MMc/
SD-Speicherkarte, die im Gerät eingelegt sein muss. Sie können Vorschaubilder und Minia-
turbilder als auch aufzeichnungssymbole speichern und ansehen. Befi nden Sie sich im Mo-
dus Schnappschuss/aufzeichnung erscheinen zusätzlich folgende Menüpunkte: aufzeich-
nung Start, aufzeichnung Stopp, Bild löschen, alle Bilder löschen, aufzeichnung löschen,
alle aufzeichnungen löschen, Pings, Wiedergabe Geschwindigkeit und Wiedergabe Stopp
im x-Press®-Menü.
K
J
L
M
O
N
E
F
Oberfl ächentemperatur Wasser C
kurs E
Oberer Tiefenbereich G
Unterer Tiefenbereich I
Symbol Boot K
Baum M
Wassersäule O
