036
VeRBinDen DeS STROMkaBelS MiT ihReM BORDneTZ
ein zwei Meter langes Stromkabel ist für die energieversorgung der anzeige im lieferum-
fang enthalten. Das Stromkabel kann nach Bedarf gekürzt oder mit einem kabel mit pas-
sendem Querschnitt verlängert werden.
ANMERKUNG: einige Boote haben 24 oder 36 Volt Spannungen an Bord. hum-
minbird® Geräte können ausschließlich an 12 V-Systeme angeschlossen werden.
humminbird® übernimmt keine Garantie auf Schäden, die durch falsche installa-
tion durch Überspannungen entstehen.

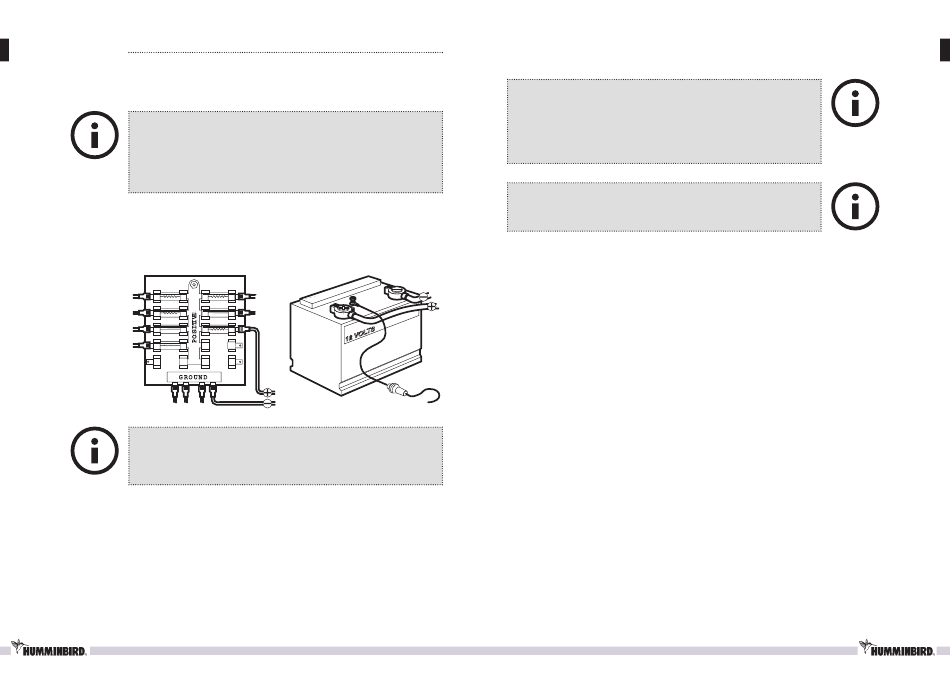

Das mitgelieferte Stromkabel kann an das elektrische System an zwei Stellen angeschlossen
werden. in der Regel wird es an das mit einer Sicherung abgesicherte Schaltpaneel ange-
schlossen, kann aber auch direkt an der Batterie befestigt werden.
GROU ND
ANMERKUNG: achten Sie darauf, dass das Stromkabel bei der Montage nicht am
Bediengerät/anzeige angeschlossen ist.
1.
Wenn eine Sicherung Schalpaneel zur Verfügung steht, verwenden Sie crimp-hülsen für
die elektrische anschlüsse (nicht im lieferumfang enthalten). Befestigen Sie das schwar-
ze kabel mit dem Minus- (-), und das rote kabel mit dem Pluspol (+) 12 VDc (abbildung).
installieren Sie eine 1-a-Sicherung (nicht im lieferumfang enthalten) zum Schutz des
Gerätes. humminbird® ist nicht verantwortlich für Überspannungsdefekte durch fehler-
hafte installation.
2.
Wenn Sie das kabel direkt an die Batterie anschließen, installieren Sie eine fl iegende
Sicherung (3 ampere) (nicht im lieferumfang enthalten) zum Schutz der Bedieneinheit
(siehe abbildung). humminbird® ist nicht verantwortlich für Überspannungsdefekte
durch fehlerhafte installation.
ANMERKUNG: ihr Gerät wird die Batteriespannung überwachen, wenn diese zu
niedrig oder zu hoch ist. Wenn Sie den alarm für „niedrigen Batteriestand" an-
geschaltet haben, wird ihr Gerät ihre einstellungen verwenden. haben Sie den
alarm ausgeschaltet, wird ihr Gerät die Grenzen 7.5 bis 7.9 VDc für den niedrigen
Stand und 21 bis 21.2 VDc für die obere Grenze verwenden.
ANMERKUNG: Um mögliche interferenzen zu minimieren ist der Betrieb einer
zweiten Batterie unter Umständen hilfreich.
037
