schlossen, kann aber auch direkt an der Batterie befestigt werden.
Anmerkung: Achten Sie darauf, dass das Stromkabel bei der Montage nicht am Be-
diengerät/Anzeige angeschlossen ist.
GROUND
Bild 3
Bild 4
MontAge Der BAsisPlAtte
ihre halterung ist entweder mit einer neigungs-halterung oder einer Dreh-Kipp-halterung
geliefert. Je nach typ verfahren sie nach Punkt A oder B.
1.
haben sie eine neigungshalterung, gehen sie wie folgt vor:
A
Bringen sie die Basisplatte in die richtige Position und markieren sie die Bohrlöcher
entsprechend mit einem stift.
B
Bohren sie die markierten stellen mit einem 3.5 mm Bohrer.
C
fahren sie nun im Kapitel „Verlegen des geberkabels unter Deck" fort.

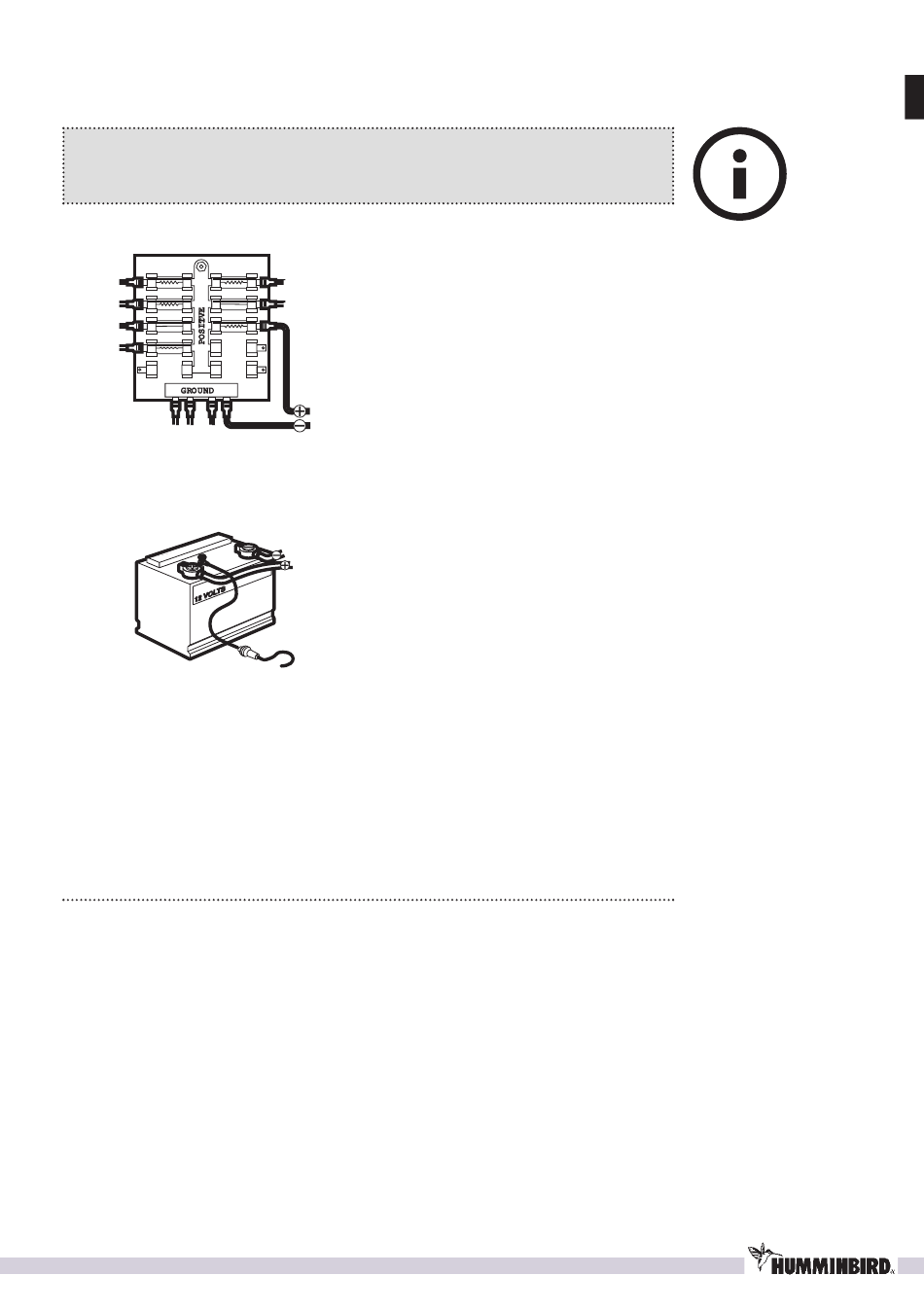

A
Wenn eine sicherung schalpaneel
zur Verfügung steht, verwenden sie
crimp-hülsen für die elektrische An-
schlüsse (nicht im lieferumfang ent-
halten). Befestigen sie das schwarze
Kabel mit dem Minus- (-), und das
rote Kabel mit dem Pluspol (+) 12
VDc (siehe Bild 3). installieren sie
eine 1-A-sicherung (nicht im liefe-
rumfang enthalten) zum schutz des
gerätes. humminbird® ist nicht ver-
antwortlich für überspannungsde-
fekte durch fehlerhafte installation.
B
Wenn sie das Kabel direkt an die
Batterie anschließen, installieren sie
eine fl iegende sicherung (1 Ampere)
(nicht im lieferumfang enthalten)
zum schutz der Bedieneinheit. hum-
minbird® ist nicht verantwortlich für
überspannungsdefekte durch fehler-
hafte installation.
011
