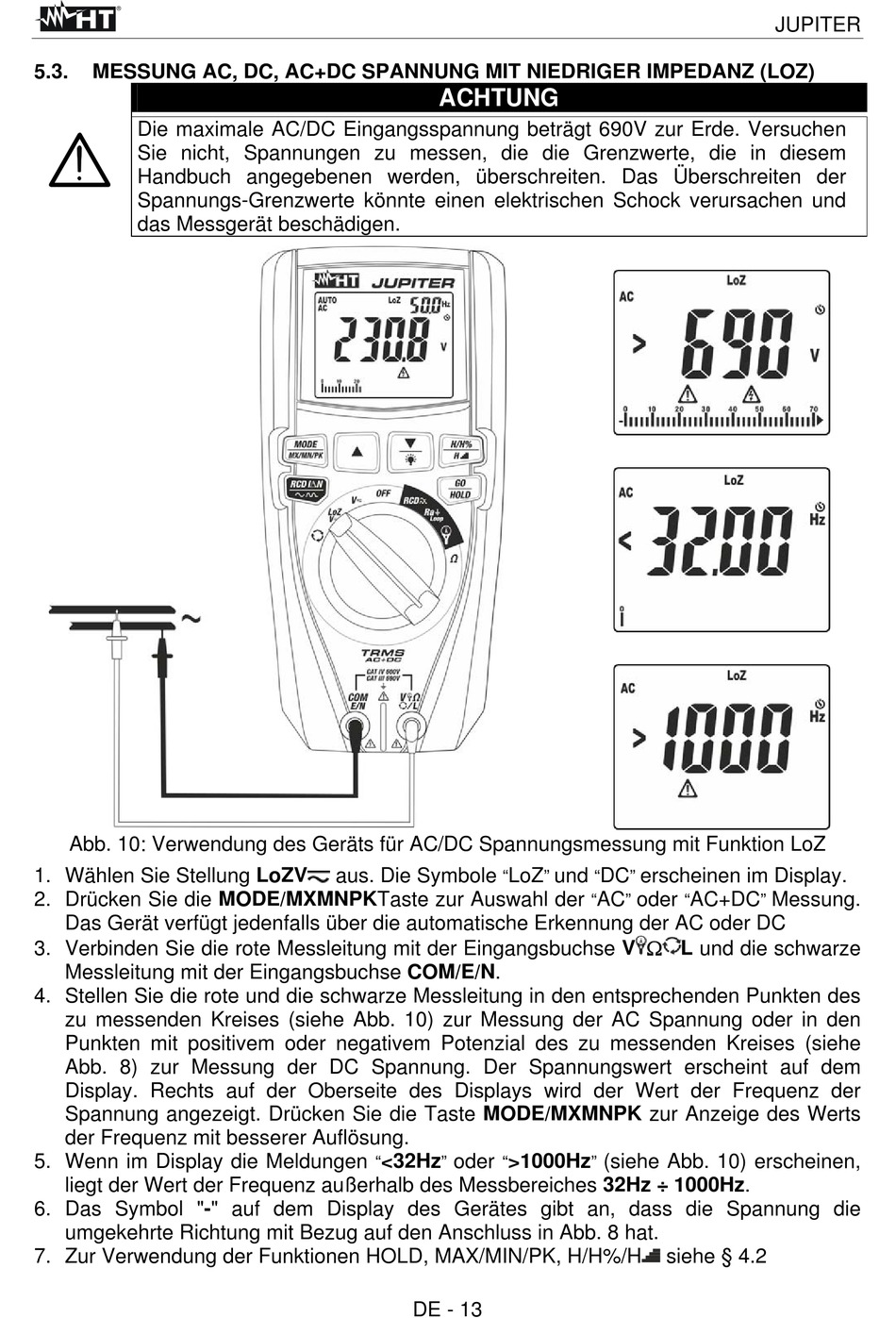

5.3.
MESSUNG AC, DC, AC+DC SPANNUNG MIT NIEDRIGER IMPEDANZ (LOZ)
Die maximale AC/DC Eingangsspannung beträgt 690V zur Erde. Versuchen
Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem
Handbuch angegebenen werden, überschreiten. Das Überschreiten der
Spannungs-Grenzwerte könnte einen elektrischen Schock verursachen und
das Messgerät beschädigen.
Abb. 10: Verwendung des Geräts für AC/DC Spannungsmessung mit Funktion LoZ
1. Wählen Sie Stellung LoZV
2. Drücken Sie die MODE/MXMNPKTaste zur Auswahl der
Das Gerät verfügt jedenfalls über die automatische Erkennung der AC oder DC
3. Verbinden Sie die rote Messleitung mit der Eingangsbuchse V L und die schwarze
Messleitung mit der Eingangsbuchse COM/E/N.
4. Stellen Sie die rote und die schwarze Messleitung in den entsprechenden Punkten des
zu messenden Kreises (siehe Abb. 10) zur Messung der AC Spannung oder in den
Punkten mit positivem oder negativem Potenzial des zu messenden Kreises (siehe
Abb. 8) zur Messung der DC Spannung. Der Spannungswert erscheint auf dem
Display. Rechts auf der Oberseite des Displays wird der Wert der Frequenz der
Spannung angezeigt. Drücken Sie die Taste MODE/MXMNPK zur Anzeige des Werts
der Frequenz mit besserer Auflösung.
5. Wenn im Display die Meldungen
liegt der Wert der Frequenz außerhalb des Messbereiches 32Hz ÷ 1000Hz.
6. Das Symbol "-" auf dem Display des Gerätes gibt an, dass die Spannung die
umgekehrte Richtung mit Bezug auf den Anschluss in Abb. 8 hat.
7. Zur Verwendung der Funktionen HOLD, MAX/MIN/PK, H/H%/H
ACHTUNG
aus. Die Symbole
"
<32Hz
oder
"
"
"
DE - 13
LoZ
und
DC
erscheinen im Display.
"
"
"
AC
oder
"
"
>1000Hz
(siehe Abb. 10) erscheinen,
"
siehe § 4.2
JUPITER
AC+DC
Messung.
"
"
