6.4.
LOOP:
Diese Funktion wird entsprechend den Normen VDE0413- Teil 3, IEC/EN61557-3
ausgeführt und ermöglicht die Messung von Netzimpedanz, SchleifenImpedanz und dem
voraussichtlichen Kurzschlussstrom Ik. Folgende Modi sind verfügbar:
Je nach dem ausgewählten elektrischen System (TT, TN, IT) werden einige
Verbindungsmethoden und Betriebsmodi vom Gerät deaktiviert (siehe Tabelle
3)
L-N
STD das Gerät ermittelt die Netz-Impedanz zwischen Phasen- und neutralem
Leiter und errechnet den voraussichtlichen Kurzschlussstrom. Die Messung
kann auch mit hoher Auflösung (0,1m) und hohem Prüfstrom bis 200A mit
optionalem Zubehörteil IMP57 durchgeführt werden.
L-L
STD das Gerät ermittelt die Netz-Impedanz zwischen zwei Phasenleitern und
errechnet den voraussichtlichen Kurzschlussstrom. Die Messung kann auch mit
hoher Auflösung (0,1m) und hohem Prüfstrom bis 200A mit optionalem
Zubehörteil IMP57 durchgeführt werden.
L-PE STD das Gerät ermittelt die Schleifen-Impedanz zwischen Phasen- und
Erdungs-Leiter und errechnet den voraussichtlichen Kurzschlussstrom. Die
Messung kann auch mit hoher Auflösung (0,1m) und hohem Prüfstrom bis
200A mit optionalem Zubehörteil IMP57 durchgeführt werden.
Ra
Gesamterdungswiderstand / Schleifenwiderstand ohne Auslösen des RCD-
Schutzschalters in Systemen mit und ohne Neutralleiter
Die Messung der Netz- oder Schleifen-Impedanz führt zum Fließen eines
maximal möglichen Prüfstroms entsprechend den technischen Daten des
Messgerätes (§ 10.1). Dies kann zum Auslösen von magnetothermischen oder
RCD-Schutzschaltern
aufweisen.

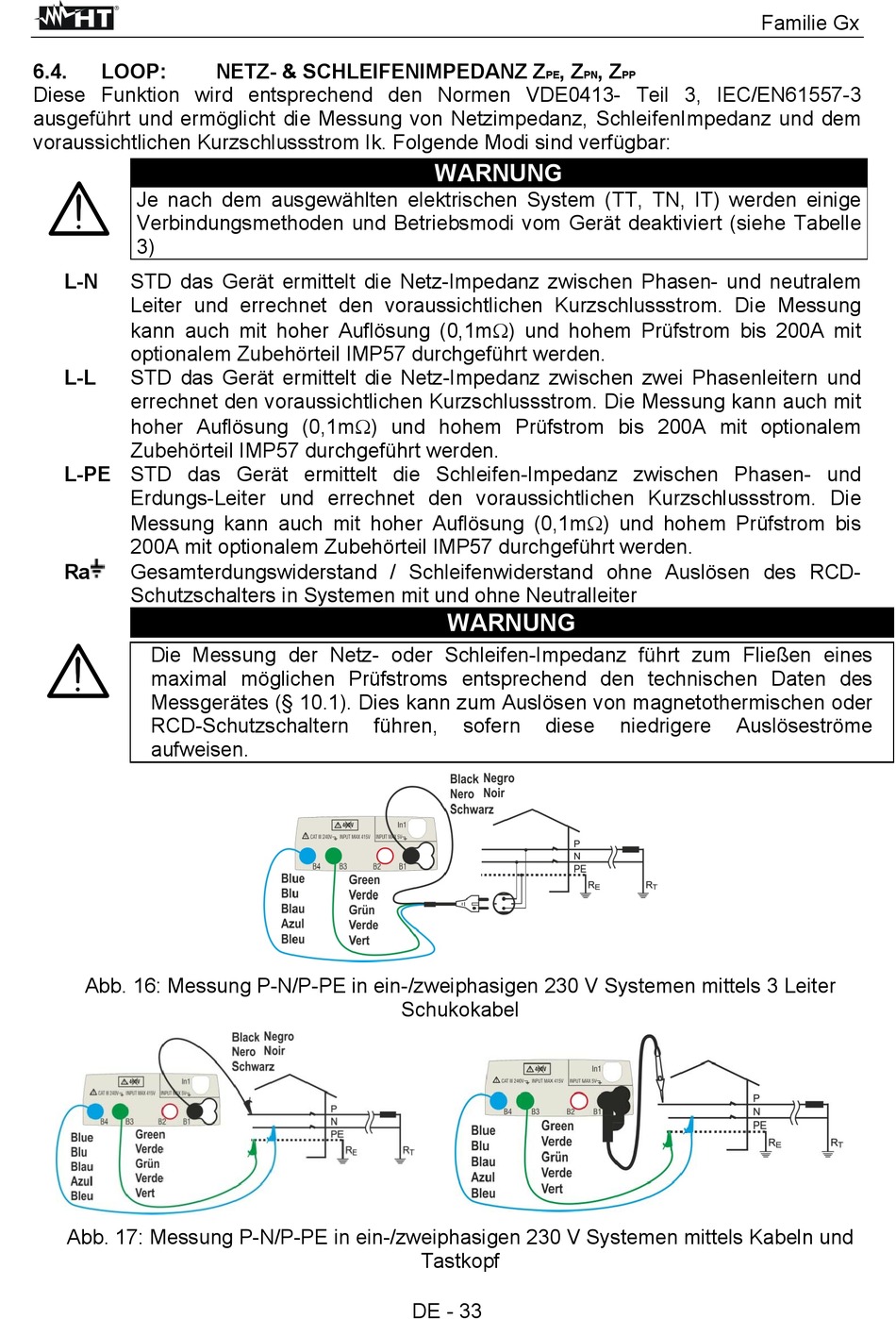

Abb. 16: Messung P-N/P-PE in ein-/zweiphasigen 230 V Systemen mittels 3 Leiter
Abb. 17: Messung P-N/P-PE in ein-/zweiphasigen 230 V Systemen mittels Kabeln und
NETZ- & SCHLEIFENIMPEDANZ Z
führen,
, Z
PE
WARNUNG
WARNUNG
sofern
diese
Schukokabel
Tastkopf
DE - 33
, Z
PN
PP
niedrigere
Auslöseströme
Familie Gx
