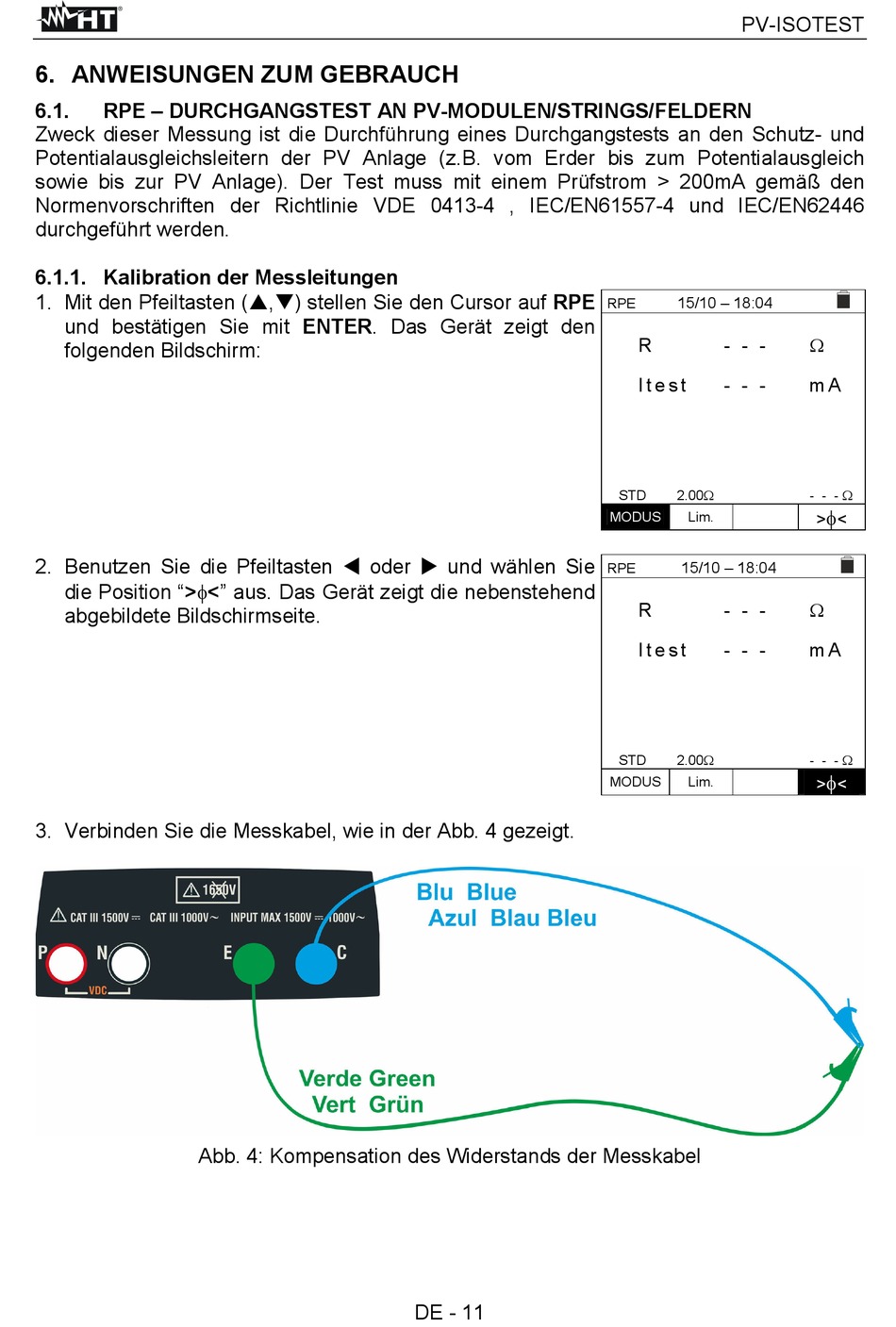

6. ANWEISUNGEN ZUM GEBRAUCH

6.1. RPE – DURCHGANGSTEST AN PV-MODULEN/STRINGS/FELDERN
Zweck dieser Messung ist die Durchführung eines Durchgangstests an den Schutz- und
Potentialausgleichsleitern der PV Anlage (z.B. vom Erder bis zum Potentialausgleich
sowie bis zur PV Anlage). Der Test muss mit einem Prüfstrom > 200mA gemäß den
Normenvorschriften der Richtlinie VDE 0413-4 , IEC/EN61557-4 und IEC/EN62446
durchgeführt werden.

6.1.1. Kalibration der Messleitungen

1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Gerät zeigt den
folgenden Bildschirm:
2. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position "><" aus. Das Gerät zeigt die nebenstehend
abgebildete Bildschirmseite.
3. Verbinden Sie die Messkabel, wie in der Abb. 4 gezeigt.
Abb. 4: Kompensation des Widerstands der Messkabel
DE - 11
PV-ISOTEST
15/10 – 18:04
RPE
R - - -
I t e s t - - -
STD 2.00
MODUS Lim.
15/10 – 18:04
RPE
R - - -
I t e s t - - -
STD 2.00
MODUS Lim.

m A
- - - 

> <

m A
- - - 

> <
