4.3.5. Messung von Ausgangs-Gleichstrom aus externen Wandlern (Loop)

In diesem Betrieb liefert das Gerät eine stabile Ausgangsspannung von 24VDC,
•
die in der Lage ist, einen externen Wandler zu versorgen und die gleichzeitige
Messung des Stroms zu ermöglichen.
Der maximale DC Eingangsstrom beträgt 24mA. Versuchen Sie nicht, Ströme zu
•
messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden,
übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen
Schock verursachen und das Messgerät beschädigen

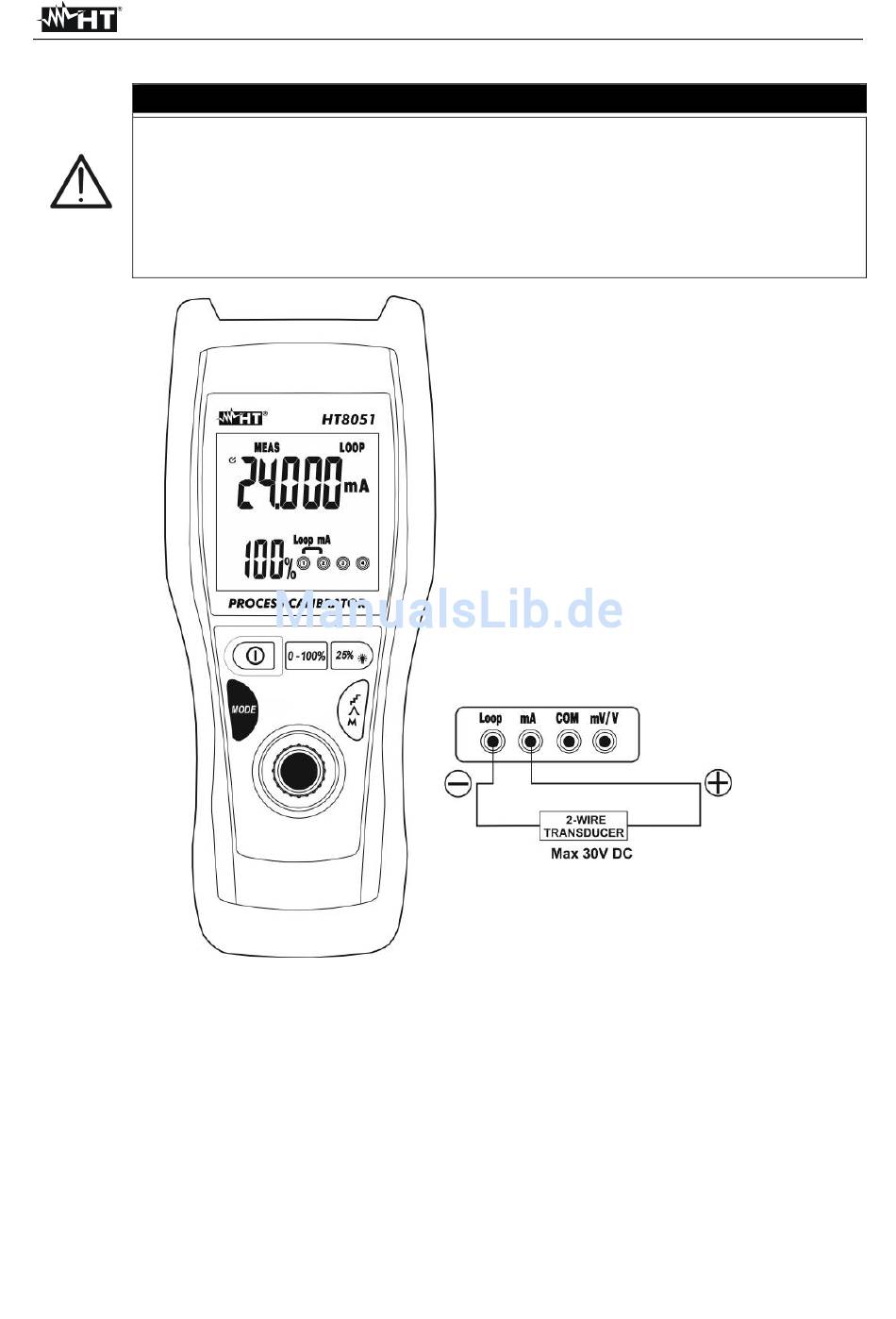

Abb. 7: Messung von Ausgangs-Gleichstrom aus externen Wandlern (Loop)
1. Trennen Sie die Versorgung des zu messenden Kreises.
2. Drücken Sie die MODE Taste und wählen Sie den Messmodus MEAS LOOP mA aus.
Die Symbole "MEAS" und "LOOP" erscheinen auf der Anzeige.
3. Verbinden Sie die rote Messleitung mit der mA Eingangsbuchse und die schwarze
Messleitung mit der Loop Eingangsbuchse.
4. Verbinden Sie die rote und die schwarze Messleitung mit dem externen Wandler und
achten Sie auf die Strompolarität und -richtung (siehe Abb. 7: Messung von Ausgangs-
Gleichstrom aus externen Wandlern (Loop)
5. ).
6. Versorgen Sie den zu messenden Kreis. Der Stromwert erscheint auf dem Display.
7. Die "OL"-Meldung gibt an, dass der zu messende Strom den maximalen Wert, der mit
dem Gerät gemessen werden kann, überschreitet. Zur Erzeugung des negativen
