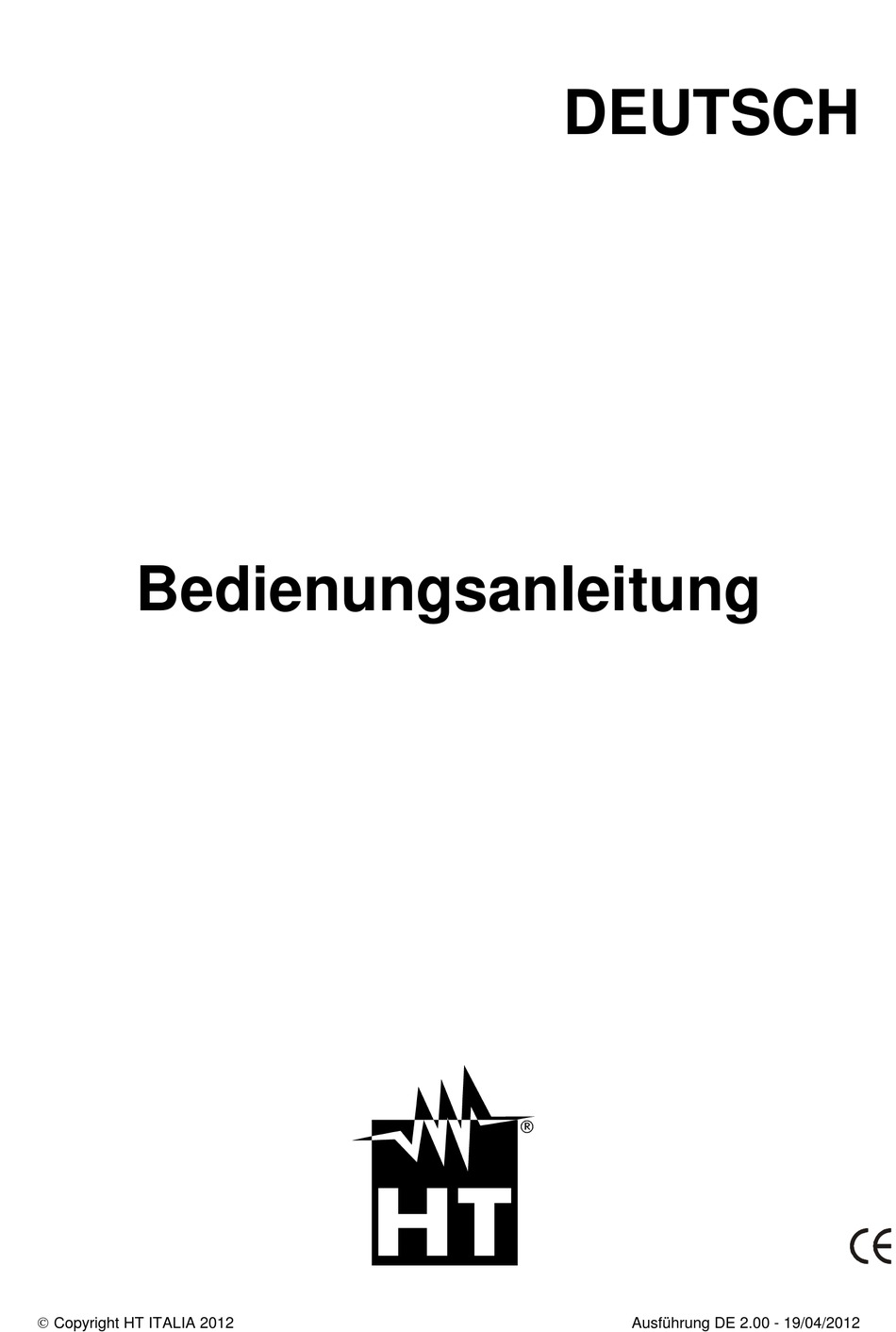

- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2012 Ausführung DE 2.00 - 19/04/2012...
-
Seite 2: Inhaltsverzeichnis
4.2.3. MAX-Taste ..........................6 4.2.4. SEL-Taste ........................... 6 4.2.5. Hintergrundbeleuchtungs-Taste ( ) (nur HT322) ..............6 4.2.6. Automatische Abschaltung ......................6 4.3. Messungen ........................7 4.3.1. DC-Spannungsmessung ......................7 ... -
Seite 3: Sicherheitshinweise
HT321 - HT322 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht den Sicherheitsstandard IEC/EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:... -
Seite 4: Während Des Gebrauchs
HT321 - HT322 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die Empfehlungen, folgen Sie den Anweisungen in diesem Handbuch: ACHTUNG Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bauteile beschädigen, oder den Benutzer verletzen. Wenn Sie den zu messenden Bereich ändernder, trennen Sie die Messleitungen zuerst vom zuprüfenden Objekt, um jeden Unfall zu vermeiden. -
Seite 5: Allgemeine Beschreibung
HT321 - HT322 2. ALLGEMEINE BESCHREIBUNG Das Multimeter HT321 oder HT322 kann folgende Messungen ausführen: DC Spannung AC Spannung Widerstand Durchgangmessung Diodentest Temperatur mit K-Temperaturfühler (nur HT322) Jede dieser Funktionen kann mittels des 6-stelligen Drehschalters gewählt werden (inklusive der “OFF”-Position”). -
Seite 6: Bedienungsanweisungen

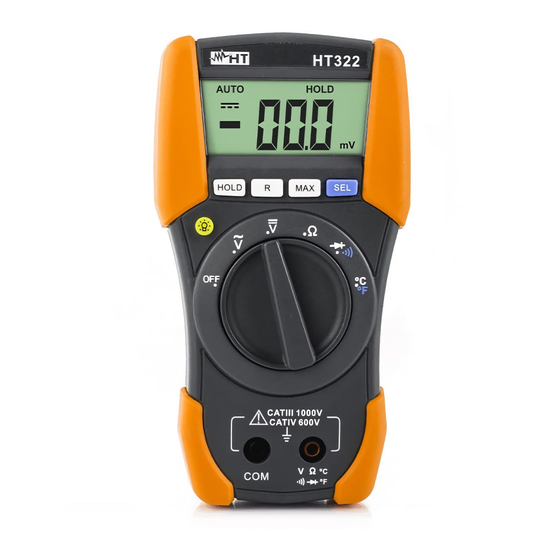

HT321 - HT322 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: 1. LCD Anzeige 2. Hold-Taste 3. R-Taste ( Messbereich) 4. MAX-Taste 5. SEL-Taste 6. Hintergrundbeleuchtung-Taste (für HT322) 7. Funktionswahlschalter 8. COM Eingangsbuchse 9. V Eingangsbuche (für 321) / V °C°F Eingangsbuche (für HT322) Abb. -
Seite 7: Funktionstasten
HT321 - HT322 4.2. FUNKTIONSTASTEN 4.2.1. HOLD-Taste Durch Drücken der HOLD-Taste wird der angezeigte Wert “eingefroren” und das “HOLD”- Symbol wird im Display angezeigt. Durch erneutes Drücken der HOLD-Taste wird die Funktion wieder ausgeschaltet. 4.2.2. R (RANGE)-Taste Durch Drücken der R-Taste wird der manuelle Modus aktiviert und das “AUTO”-Symbol verschwindet vom Display. -
Seite 8: Messungen
3. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in V (für HT321)/ V °C°F (für HT322) und die schwarze Messleitung in 4. Verbinden Sie nun die rote und die schwarze Messleitung mit dem positiven und dem negativen Pol (s. Abb. 2). Die Spannungsgrösse wird automatisch erkannt und auf dem Display angezeigt. -
Seite 9: Ac-Spannungsmessung
3. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in V (für HT321)/ V °C°F (für HT322) und die schwarze Messleitung in 4. Verbinden Sie nun die rote und die schwarze Messleitung mit dem Stromkreis (s. Abb. 3). Die Spannungsgrösse wird automatisch erkannt und auf dem Display angezeigt. -
Seite 10: Widerstandsmessung
3. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in V (für HT321)/ V °C°F (für HT322) und die schwarze Messleitung in 4. Verbinden Sie die Messleitungen mit dem zu testenden Messkreis (s. Abb. 4). Der Widerstands-wert wird angezeigt. -
Seite 11: Diodentest Und Durchgangstest
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in V (für HT321) / V °C°F (für HT322) und die schwarze Messleitung in (s. Abb. 6). 3. Verbinden Sie die Messleitungen mit der zu testenden Diode unter Berücksichtigung der Polarität. Der Spannungsgrenzwert wird in mV angezeigt. -
Seite 12: Temperaturmessung (Nur Ht322)
HT321 - HT322 4.3.5. Temperaturmessung (nur HT322) Abb. 6: Temperaturmessung 1. Wählen Sie °C°F aus. 2. Drücken Sie die SEL-Taste, um zwischen °C und °F zu wählen. 3. Verbinden Sie den T10-Adapter (optionales Zubehör) mit den V °C°F und COM Buchsen und achten Sie auf die Farbcodierung (s. -
Seite 13: Wartung
HT321 - HT322 5. WARTUNG 5.1. ALLGEMEINES Dieses Multimeter ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 14: Technische Daten
Leerlaufspannung Ca. 1.5Vdc 600Vrms (< 30sek.) Durchgangstest Bereich Signalton bei Überspannungsschutz Leerlaufspannung <120 Ca. 1.5Vdc 600Vrms (< 30sek.) Temperatur mit K-Temperaturfühler (nur HT322) Bereich Auflösung Genauigkeit Überspannungsschutz 5°C -40°C ÷ 1°C 1°C (2.0%rdg + 3dgt) 0°C ÷ 800°C 600VDC/Acrms (<30sek.) 9°F... -
Seite 15: Sicherheittsstandards
Best.-Nr. TK107 K-Typ Fühler für die Temperatur von halb festen Substanzen (Für Best.-Nr. TK108 HT322) K-Typ Fühler für die Temperatur von Flüssigkeiten (Für HT322) Best.-Nr. TK109 K-Typ Fühler für die Temperatur von Oberflächen (Für HT322) Best.-Nr. TK110 K-Typ Fühler für die Temperatur von Oberflächen mit 90° Spitze (Für Best.-Nr. -
Seite 16: Service
HT321 - HT322 7. SERVICE 7.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
