Pilz PSEN sc L 3.0 08-12 Bedienungsanleitung Seite 88

Erstmalige Inbetriebnahme
Geben Sie für den Zonensatz 2 AS2 = 1 an.
Geben Sie für den Zonensatz 3 AS1 = 1 an.

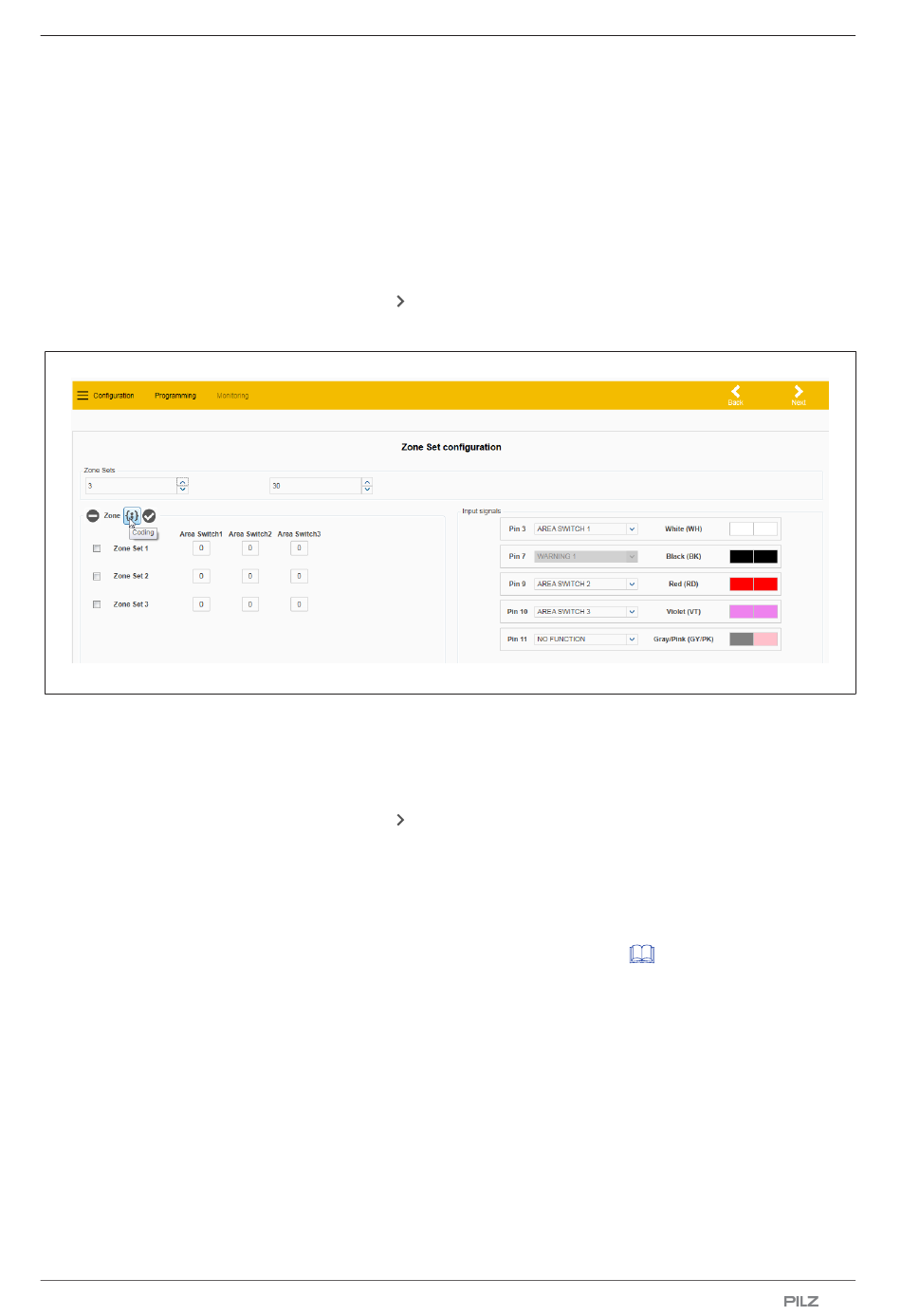

Zuordnung der Eingangssignale
Geben Sie für den PIN 1 AREA SWITCH 3 an.
Geben Sie für den PIN 3 AREA SWITCH 1 an.
Geben Sie für den PIN 4 AREA SWITCH 2 an.
Klicken Sie auf den Pfeil
net.
8. Wählen Sie für Restart den Wert Automatisch aus und legen Sie die Wiederbereit-
schaftszeit fest (min. 200 ms, max. 60000 ms).
Wählen Sie aus, ob EDM aktiviert werden soll. Wenn EDM aktiviert ist, muss ein PIN
dem EDM-Eingang zugeordnet werden.
9. Klicken Sie auf den Pfeil
ren wird geöffnet.
10. Wählen Sie im Feld Kodierung: gegen Interferenz den Code aus, der diesem Sicher-
heits-Laserscanner zugeordnet werden soll.
Die Ansprechzeit des Sicherheits-Laserscanners verlängert sich entsprechend der je-
weiligen
neuen Wert angezeigt.
11. Legen Sie im Feld Mehrfachauswertung die Anzahl der aufeinanderfolgenden Scans
fest, die für eine Detektion nötig sind.
Eine Erhöhung der Anzahl der aufeinanderfolgenden Scans verlängert die Ansprechzeit
des Sicherheits-Laserscanners.
12. Wählen Sie das Detektionsvermögen [mm] für diesen Sicherheits-Laserscanner. Le-
gen Sie den Wert für Sicherheitszone oder für Warnzone fest.
13. Wählen Sie Staubfilter Stufe aus (Stufe 1 = schwach, Stufe 3 = hoch).
Eine höhere Stufe für die Staubfilterung erfordert einen größeren Sicherheitsabstand.
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
. Das nächste Fenster Konfiguration Eingänge wird geöff-
. Das nächste Fenster Detektionsvermögen konfigurie-
Verlängerung der Ansprechzeit pro Messzyklus [ 120] und wird mit dem
| 88
