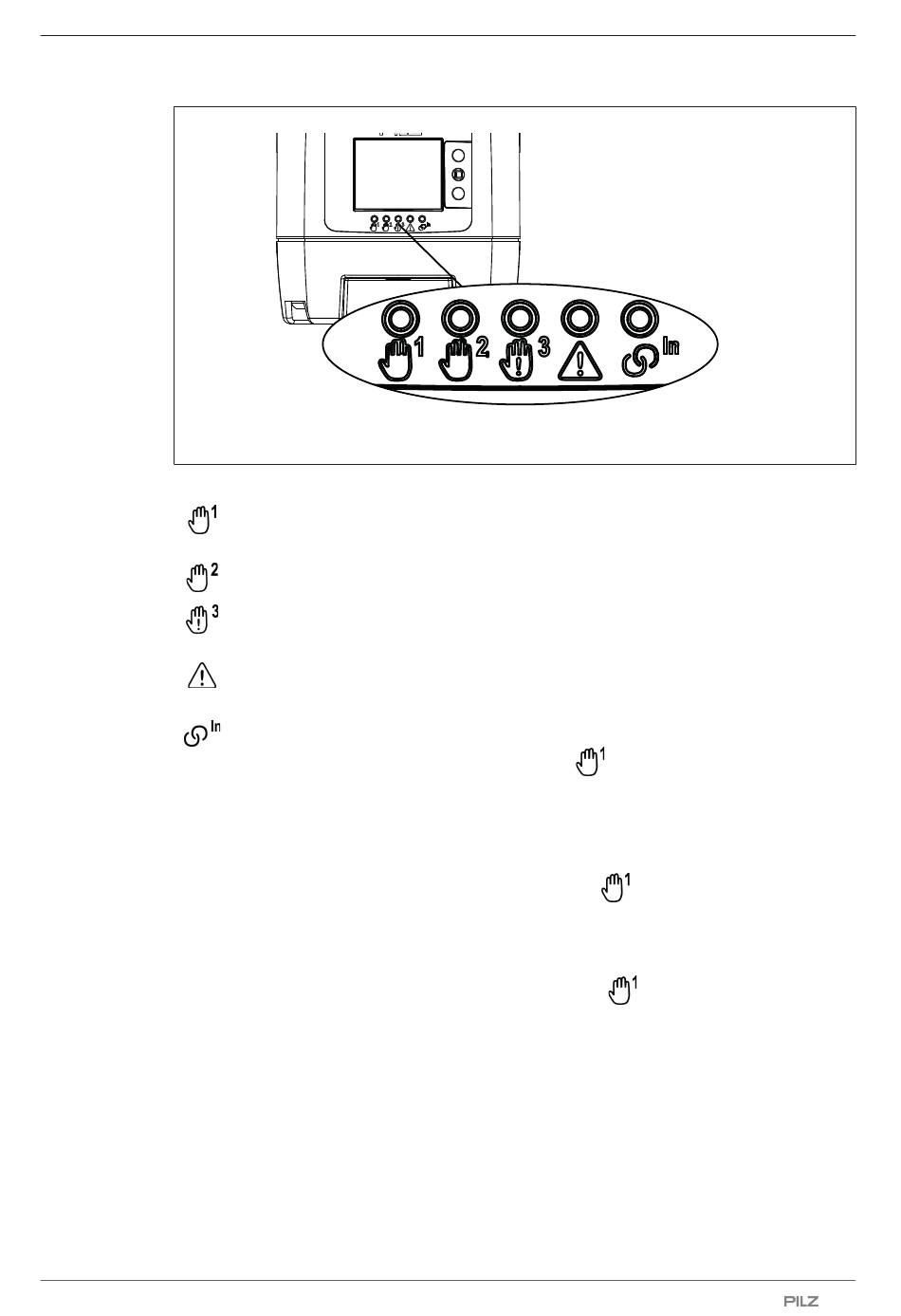

Übersicht
Legende
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
Zustand der OSSD 1/2 grün leuchtend: kein Objekt in Sicherheitszone detektiert
nicht verwendet
Zustand der Warnzone
2
Zustand der Warnzone
1
Verriegelung
rot leuchtend: Objekt in Sicherheitszone detektiert
aus: kein Objekt in Warnzone 2 detektiert
gelb leuchtend: Objekt in Warnzone 2 detektiert
aus: kein Objekt in Warnzone 1 detektiert
gelb leuchtend: Objekt in Warnzone 1 detektiert
gelb leuchtend und
kein Objekt in Sicherheitszone detektiert,
PSEN sc L 3.0/5.5 08-12-Serie wartet auf manuellen
Restart
aus und
kein Objekt in Sicherheitszone detektiert,
PSEN sc L 3.0/5.5 08-12-Serie ist betriebsbereit
aus und
Objekt in Sicherheitszone detektiert,
PSEN sc L 3.0/5.5 08-12-Serie im AUS-Zustand
leuchtet rot:
leuchtet grün:
leuchtet rot:
