PNOZ ml1p
Modulares Sicherheitssystem PNOZmulti
Bedienungsanleitung — Nr. 21 575-DE-05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ ml1p

Inhaltszusammenfassung für Pilz PNOZ ml1p

  • Seite 1 PNOZ ml1p Modulares Sicherheitssystem PNOZmulti Bedienungsanleitung — Nr. 21 575-DE-05...

  • Seite 3: Inhaltsverzeichnis

    6.2.1 Geändertes Projekt in das Sicherheitssy- stem PNOZmulti übertragen 6.2.2 Anschluss 6.2.3 Anschlussbeispiele 6.2.3.1 Beispiel: Reihenschaltung von 3 Basisge- räten Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 4 Beispiel: Verbindung von 5 Basisgeräten Kapitel 7 Betrieb Meldungen Anzeigeelemente 7.2.1 Anzeigeelemente zur Gerätediagnose Fehlererkennung Kapitel 8 Technische Daten Technische Daten Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 5: Kapitel 1 Einführung

    Gültigkeit der Dokumentation 1100 Gültigkeit der Dokumentation 1- Einf Gltigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ ml1p. Sie gilt, bis eine neue Dokumentation erscheint. Einf Einleitung Diese Bedienungsanleitung erläutert die Funktionsweise und den Be- trieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Übersicht Über Die Dokumentation

    7 Betrieb Dieses Kapitel beschreibt den Betrieb des Produkts und es werden Tipps für den Störungsfall gegeben. 8 Technische Daten Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 7: Zeichenerklärung

    Umgebung beschädigt werden können, und gibt ent- sprechende Vorsichtsmaßnahmen an. INFO liefert Anwendungstipps, informiert über Besonderheiten und kennzeichnet besonders wichtige Textstellen. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 8 Einführung Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 9: Kapitel 2 Übersicht

    Max. 4 PNOZ ml1p an das Basisgerät anschließbar LED-Anzeigen für – Betriebszustand – Fehler – Verbindungsstatus Coated-Version-Variante: Geraetemerkmal_Coated Version erhöhte Umweltanforderungen Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

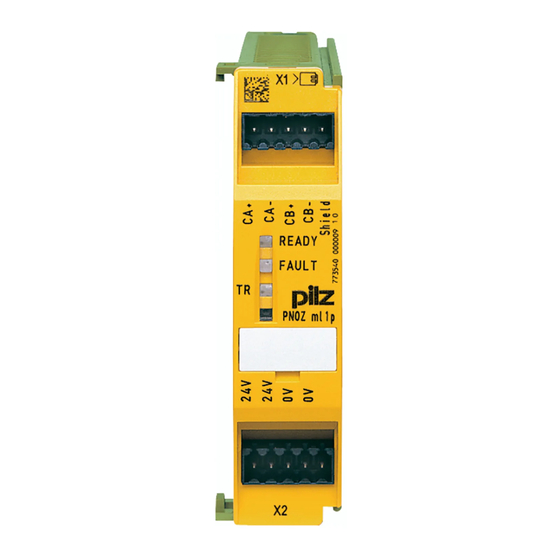

  • Seite 10: Frontansicht

    0 V, 24 V: Versorgungsanschlüsse CA+, CA-, CB+, CB-: Verbindungsanschlüsse für 2 Erweiterungsmodule PNOZ ml1p Shield: Anschluss für den Schirm des Verbindungskabels Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 11: Kapitel 3 Sicherheit

    NOT-HALT-Einrichtungen Sicherheitsstromkreisen nach VDE 0113 Teil 1 und EN 60204-1 Bestimmung/Gertebeschreibung_Zusatz_Coated Version Die Coated Version-Variante des Produkts PNOZ ml1p ist für den Ein- satz bei erhöhten Umweltanforderungen geeignet (siehe Technische Da- ten). Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland...

  • Seite 12: Systemvoraussetzungen

    Basisgerät PNOZ m1p: ab Version 5.3 Basisgerät PNOZ m2p: ab Version 2.3 Wenn Sie eine ältere Version besitzen, wenden Sie sich bitte an Pilz. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 13: Sicherheitsvorschriften

    Austauschen von Bauteilen auf den Leiterplatten, Lötarbeiten usw). 3.3.3 Entsorgung Entsorgung 3- Sich Entsorgung Entsorgen Sie das Produkt nach Ablauf seiner Lebensdauer sachge- recht. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 14: Zu Ihrer Sicherheit

    Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigen- mächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schüt- zen) unbedingt die Versorgungsspannung ab. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 15: Kapitel 4 Funktionsbeschreibung

    Funktionsbeschreibung 4.1.2.1 Arbeitsweise Arbeitsweise 4- Funktionsbeschreibung PNOZ ml1p_1 Das Verbindungsmodul PNOZ ml1p dient zur sicheren Übertragung der Eingangsinformationen von 32 virtuellen Eingängen und 32 virtuellen Ausgängen zwischen zwei PNOZmulti-Systemen. Jedem Basisgerät ist ein Verbindungsmodulzugeordnet. Der Datenaustausch erfolgt zyklisch. Funktionen_multi_Basis Die Funktionsweise der Ein- und Ausgänge des Sicherheitssystems hängt von der mit dem PNOZmulti Configurator erstellten Sicherheits-...
  • Seite 16 Verbinden mehrerer Basisgeräte: Es können beliebig viele Basisgeräte über Verbindungsmodule PNOZ ml1p verschaltet werden. Für die Verbindung zwischen zwei Ba- sisgeräten sind zwei PNOZ ml1p erforderlich. Es können jedoch nur ma- ximal 4 Verbindungsmodule an ein Basisgerät angeschlossen werden. Datenübertragungszeit: Die Datenübertragungszeit t...
  • Seite 17 Nummer sind einander zugeordnet, z. B der Ausgang o5 des ei- nen PNOZmulti-Systems dem Eingang i5 des anderen PNOZmulti-Sy- stems. Funktionsbeschreibung_PNOZ ml1p_Bild_BA Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 18: Innenschaltbild

    Funktionsbeschreibung Geräteeigenschaften 4.1.2.2 Innenschaltbild Innenschaltbild 4- Blockschaltbild PNOZ ml1p Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 19: Kapitel 5 Montage

    Sorgen Sie für Entladung, bevor Sie das Produkt berüh- ren, z. B. durch Berühren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 20: Abmessungen

    Montage Allgemeine Hinweise zur Montage 5.1.1 Abmessungen Abmessungen 5- Abmessungen Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 21: Basisgerät Und Erweiterungsmodule Verbinden

    Montieren Sie das Erweiterungsmodul an die Position, wie im PNOZ- multi Configurator konfiguriert. Montage_multi_Anzahl_Module_links_4 Sie können maximal 4 PNOZ ml1p links vom Basisgerät montieren. Montage Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 22 Montage Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 23: Kapitel 6 Inbetriebnahme

    Die max. Leitungslänge zwischen zwei Verbindungsmodulen darf max. 1000 m betragen. Bitte beachten Sie: Bei einer Verbindung zu einem PNOZ ml1p mit einer Version < 2.0 darf die Kabellänge max. 100 m betragen. Die reduzierte Kabellänge muss im PNOZmulti Configurator konfiguriert werden.

  • Seite 24: Betriebsbereitschaft Herstellen

    Sicherheitseinrichtungen korrekt funktionieren. 6.2.2 Anschluss Anschluss 6- Betriebsbereitschaft herstellen Anschluss Versorgungsspannung Versorgungsspannung Verbindung von zwei PNOZmulti-Basisgeräten über PNOZ ml1p Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 25: Anschlussbeispiele

    + (n * t ) + t COND = 4 ms + (2 * 35 ms ) + 30 ms = 104 ms Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 26: Beispiel: Verbindung Von 5 Basisgeräten

    O0 von Base 1: 69 ms O1 von Base 3: 104 ms O0 von Base 4: 139 ms O0 von Base 5: 104 ms Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 27: Kapitel 7 Betrieb

    AULT" und "OFAULT". Betrieb_Meldungen_Modul_Ready_BA Das Sicherheitssystem PNOZmulti ist betriebsbereit, wenn am Basisge- rät die LEDs "POWER" und "RUN", am PNOZ ml1p die LED "READY" dauerhaft leuchten. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 28: Anzeigeelemente

    Externer Fehler Interner Fehler Kein Fehler gelb Verbindung zu einem anderen PNOZ ml1p vorhanden keine Verbindung zu einem anderen PNOZ ml1p Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 29: Fehlererkennung

    Das zugehörige Basisgerät geht in den Zustand STOP. Die virtuellen Ausgänge des Verbindungsmoduls werden auf Null gesetzt. Das verbundene Basisgerät bleibt im Zustand RUN. Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 30 Betrieb Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 31: Kapitel 8 Technische Daten

    0,25 Nm Querschnitt des Außenleiters bei Federkraftklemmen: flexi- 0,50 - 1,50 mm² , 26 - 14 AWG bel mit/ohne Aderendhülse Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 32 Berechnung der Sicherheitskennwerte berücksichtigt werden. Technische Daten_Satz Normen Es gelten die 2010-07 aktuellen Ausgaben der Normen. Bestelldaten Zubehör Querverweis Variante Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 33 1 - 500 m 380 000 PNOZ mi1p 1 Satz Käfigzugfe- 783 400 derklemmen PNOZ mi1p 1 Satz Schraub- 793 400 klemmen Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...
  • Seite 34 Technische Daten Bestelldaten Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de...

  • Seite 35: Technischer Support

    Nähere Informationen entnehmen +49 711 3409-444 Sie bitte unserer Homepage oder support@pilz.com nehmen Sie Kontakt mit unserem Stammhaus auf. Pilz GmbH & Co. KG Felix-Wankel-Straße 2 73760 Ost? ldern, Deutschland Telefon: +49 711 3409-0 Telefax: +49 711 3409-133 E-Mail: pilz.gmbh@pilz.de...
