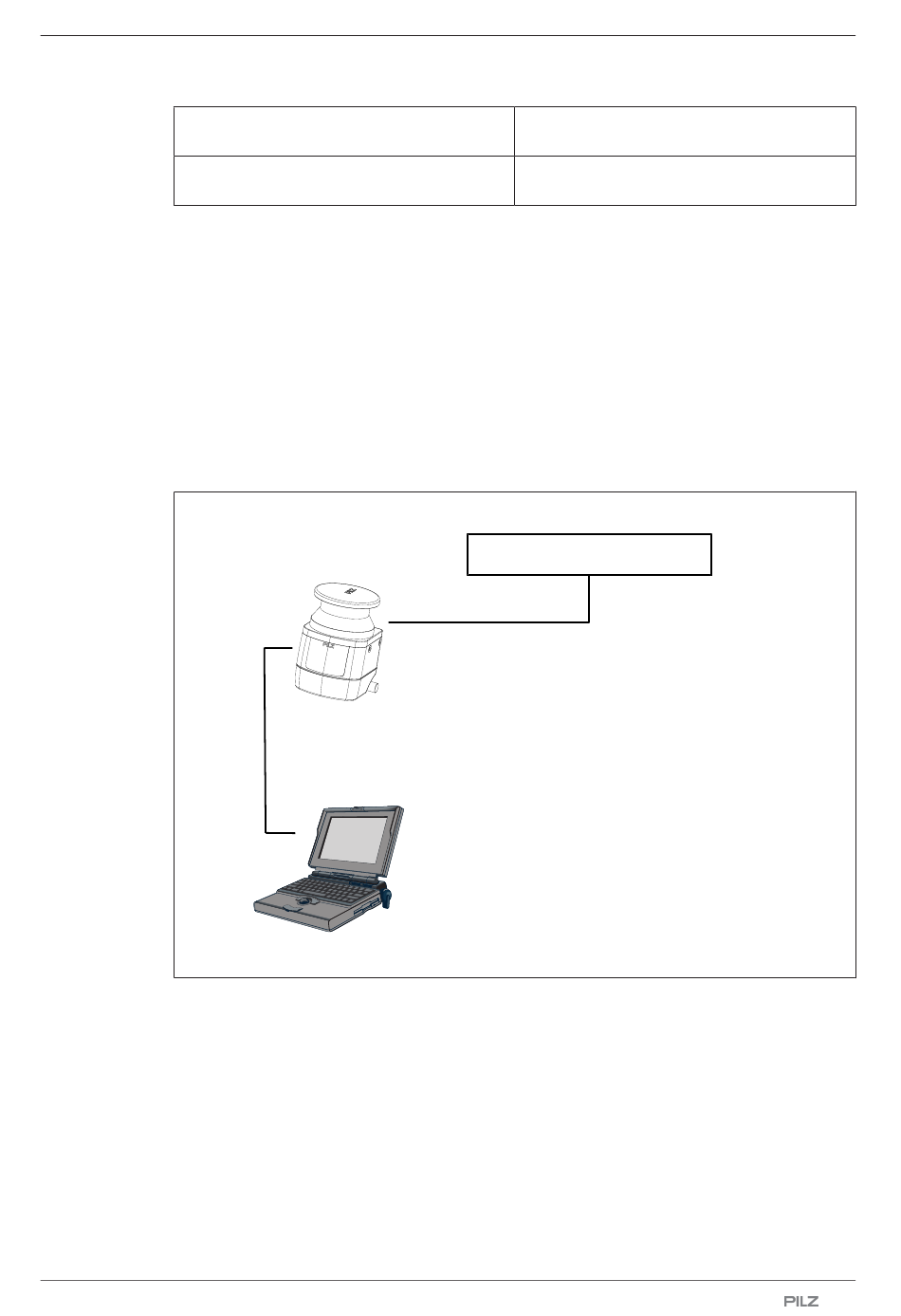

Verdrahtung
Anschluss
Topologie
*1
Für den Einsatz in industrieller Umgebung wird von Pilz die Verwendung von doppelt ge-
schirmtem Twisted Pair-Kabeln (S/STP) empfohlen. Verwenden Sie darüber hinaus aus-
schließlich geschirmte RJ45-Stecker.
*2
Twisted Pair-Kabel (TP-Kabel) bestehen aus paarweise verdrillten Adernpaaren. Sie wer-
den nach ihren elektrischen Eigenschaften (Dämpfung, Nebensprechen) in Kategorien ein-
geteilt. Für die Datenübertragung mit Ethernet-Anschaltungen von Pilz ist die Verwendung
von Kabeln der Kategorie 5 vorgeschrieben.
TP-Kabel für Ethernet-Anwendungen haben in der Regel einen Wellenwiderstand von 100
Ohm.
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
Auswertegerät
PSEN sc
PSENscan Configurator
4-poliger M12-Stiftstecker/4-poliger RJ45-
Stiftstecker
Punkt-zu-Punkt/Sternverteiler
(Hub, Switch)
| 63
