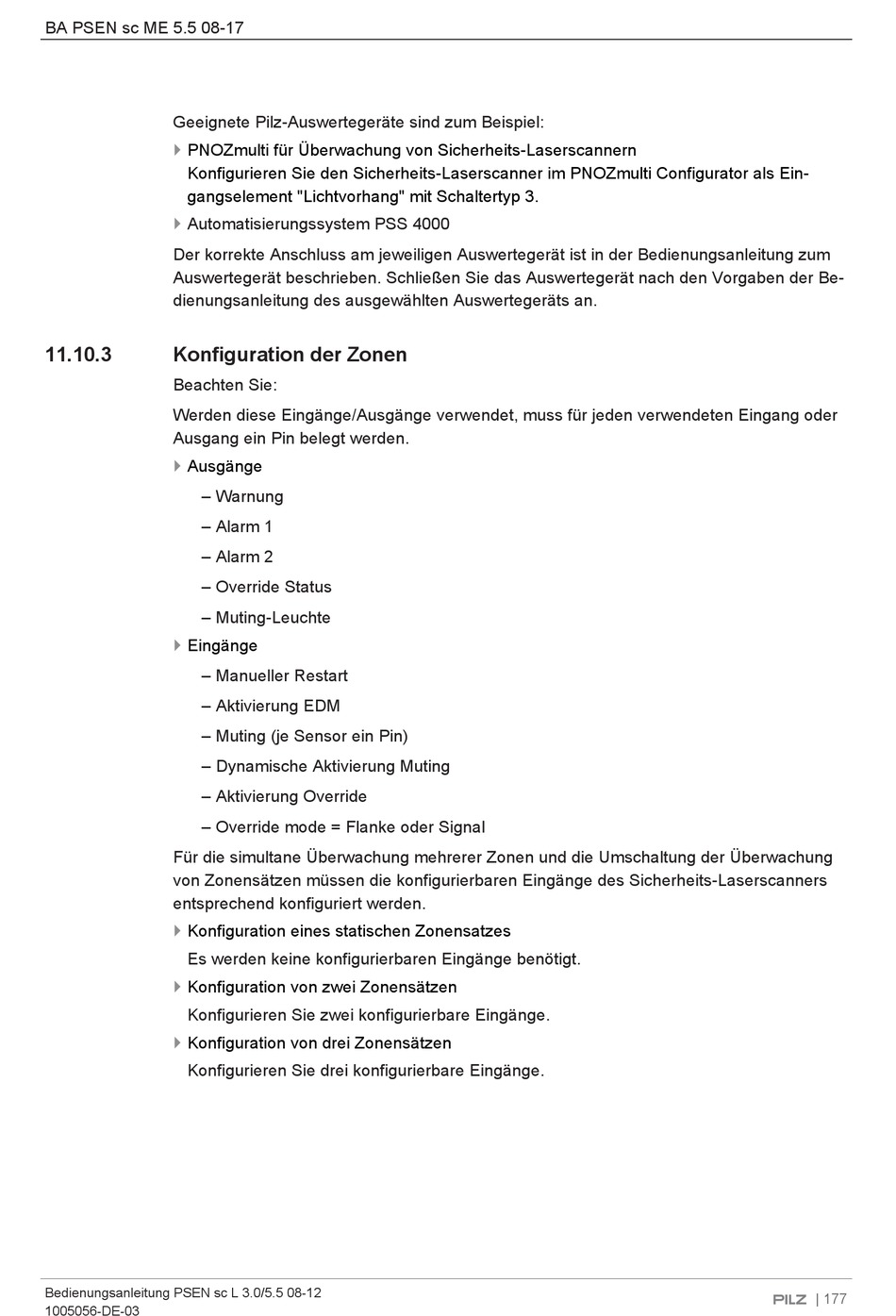

BA PSEN sc ME 5.5 08-17
Geeignete Pilz-Auswertegeräte sind zum Beispiel:
} PNOZmulti für Überwachung von Sicherheits-Laserscannern
Konfigurieren Sie den Sicherheits-Laserscanner im PNOZmulti Configurator als Ein-
gangselement "Lichtvorhang" mit Schaltertyp 3.
}
Automatisierungssystem PSS 4000
Der korrekte Anschluss am jeweiligen Auswertegerät ist in der Bedienungsanleitung zum
Auswertegerät beschrieben. Schließen Sie das Auswertegerät nach den Vorgaben der Be-
dienungsanleitung des ausgewählten Auswertegeräts an.
11.10.3

Konfiguration der Zonen

Beachten Sie:
Werden diese Eingänge/Ausgänge verwendet, muss für jeden verwendeten Eingang oder
Ausgang ein Pin belegt werden.
}
Ausgänge
– Warnung
– Alarm 1
– Alarm 2
– Override Status
– Muting-Leuchte
}
Eingänge
– Manueller Restart
– Aktivierung EDM
– Muting (je Sensor ein Pin)
– Dynamische Aktivierung Muting
– Aktivierung Override
– Override mode = Flanke oder Signal
Für die simultane Überwachung mehrerer Zonen und die Umschaltung der Überwachung
von Zonensätzen müssen die konfigurierbaren Eingänge des Sicherheits-Laserscanners
entsprechend konfiguriert werden.
} Konfiguration eines statischen Zonensatzes
Es werden keine konfigurierbaren Eingänge benötigt.
} Konfiguration von zwei Zonensätzen
Konfigurieren Sie zwei konfigurierbare Eingänge.
} Konfiguration von drei Zonensätzen
Konfigurieren Sie drei konfigurierbare Eingänge.
