BA PSEN sc ME 5.5 08-17
}
Montage mit Schutzhalterung PSEN sc bracket H [
} Montage mit PSEN sc bracket PR für Neigung zur Seite oder nach oben und
unten [
}
Montage mit PSEN sc bracket P für Neigung nach oben und unten [
11.8.2

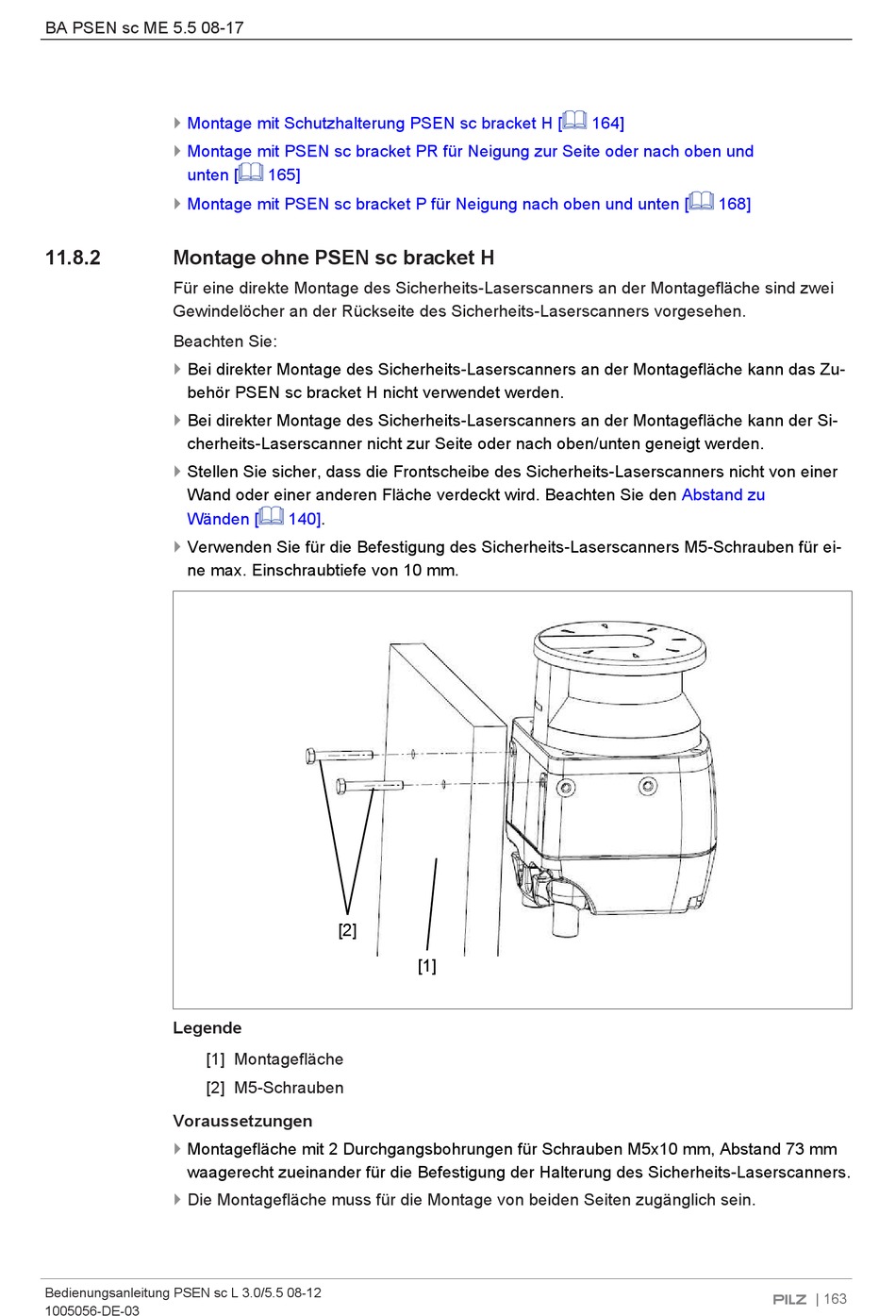

Montage ohne PSEN sc bracket H

Für eine direkte Montage des Sicherheits-Laserscanners an der Montagefläche sind zwei
Gewindelöcher an der Rückseite des Sicherheits-Laserscanners vorgesehen.
Beachten Sie:
}
Bei direkter Montage des Sicherheits-Laserscanners an der Montagefläche kann das Zu-
behör PSEN sc bracket H nicht verwendet werden.
}
Bei direkter Montage des Sicherheits-Laserscanners an der Montagefläche kann der Si-
cherheits-Laserscanner nicht zur Seite oder nach oben/unten geneigt werden.
}
Stellen Sie sicher, dass die Frontscheibe des Sicherheits-Laserscanners nicht von einer
Wand oder einer anderen Fläche verdeckt wird. Beachten Sie den
Wänden [
} Verwenden Sie für die Befestigung des Sicherheits-Laserscanners M5-Schrauben für ei-
ne max. Einschraubtiefe von 10 mm.
Legende
[1] Montagefläche
[2] M5-Schrauben
Voraussetzungen
}
Montagefläche mit 2 Durchgangsbohrungen für Schrauben M5x10 mm, Abstand 73 mm
waagerecht zueinander für die Befestigung der Halterung des Sicherheits-Laserscanners.
}
Die Montagefläche muss für die Montage von beiden Seiten zugänglich sein.
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
165]
140].
[2]
[1]
164]
168]
Abstand zu
| 163
