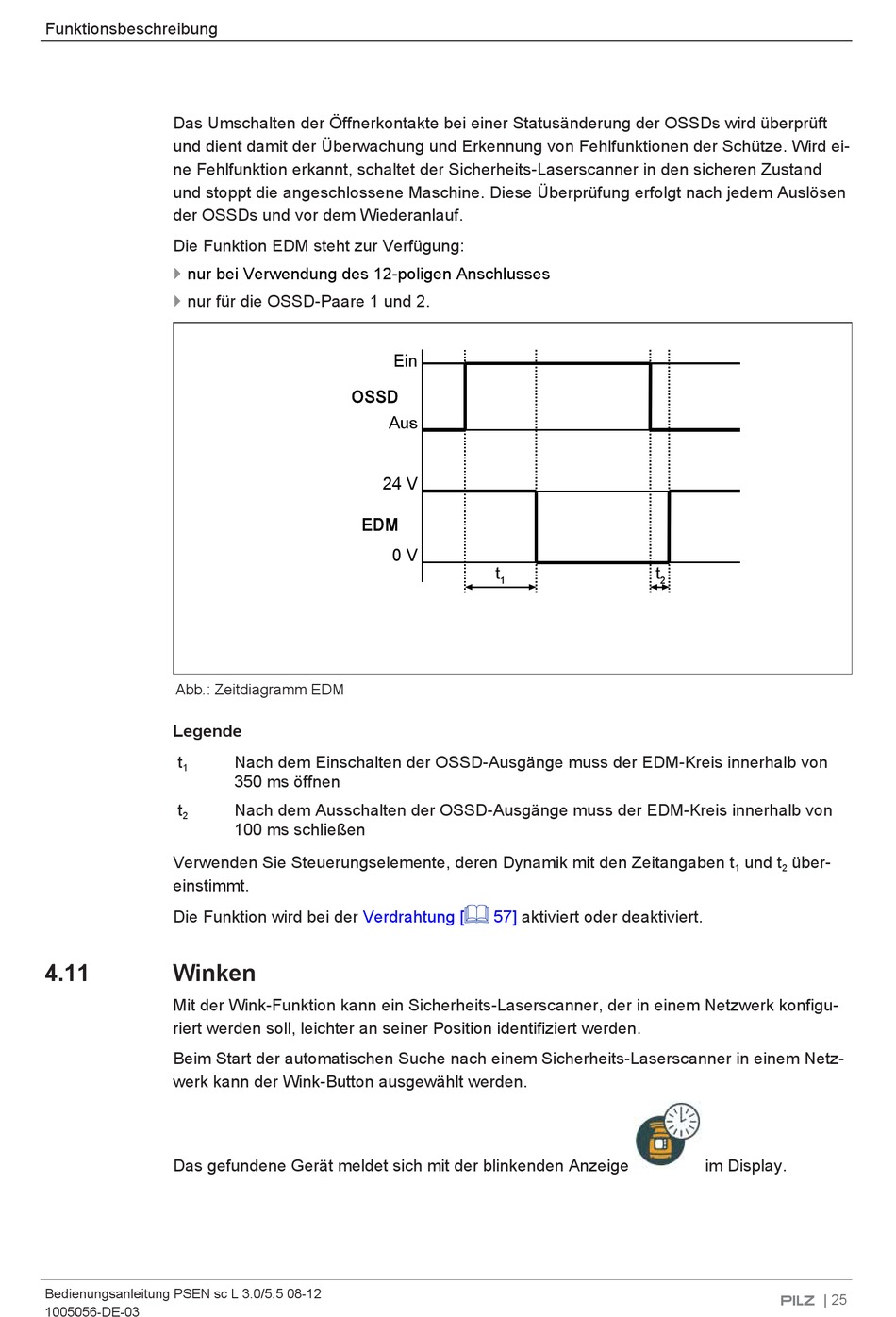

Funktionsbeschreibung
Das Umschalten der Öffnerkontakte bei einer Statusänderung der OSSDs wird überprüft
und dient damit der Überwachung und Erkennung von Fehlfunktionen der Schütze. Wird ei-
ne Fehlfunktion erkannt, schaltet der Sicherheits-Laserscanner in den sicheren Zustand
und stoppt die angeschlossene Maschine. Diese Überprüfung erfolgt nach jedem Auslösen
der OSSDs und vor dem Wiederanlauf.
Die Funktion EDM steht zur Verfügung:
} nur bei Verwendung des 12-poligen Anschlusses
}
nur für die OSSD-Paare 1 und 2.
Abb.: Zeitdiagramm EDM
Legende
t
1
t
2
Verwenden Sie Steuerungselemente, deren Dynamik mit den Zeitangaben t
einstimmt.
Die Funktion wird bei der
4.11

Winken

Mit der Wink-Funktion kann ein Sicherheits-Laserscanner, der in einem Netzwerk konfigu-
riert werden soll, leichter an seiner Position identifiziert werden.
Beim Start der automatischen Suche nach einem Sicherheits-Laserscanner in einem Netz-
werk kann der Wink-Button ausgewählt werden.
Das gefundene Gerät meldet sich mit der blinkenden Anzeige
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
Ein
OSSD
Aus
24 V
EDM
0 V
Nach dem Einschalten der OSSD-Ausgänge muss der EDM-Kreis innerhalb von
350 ms öffnen
Nach dem Ausschalten der OSSD-Ausgänge muss der EDM-Kreis innerhalb von
100 ms schließen
Verdrahtung [
t t
1 2
57] aktiviert oder deaktiviert.
und t über-
1 2
im Display.
