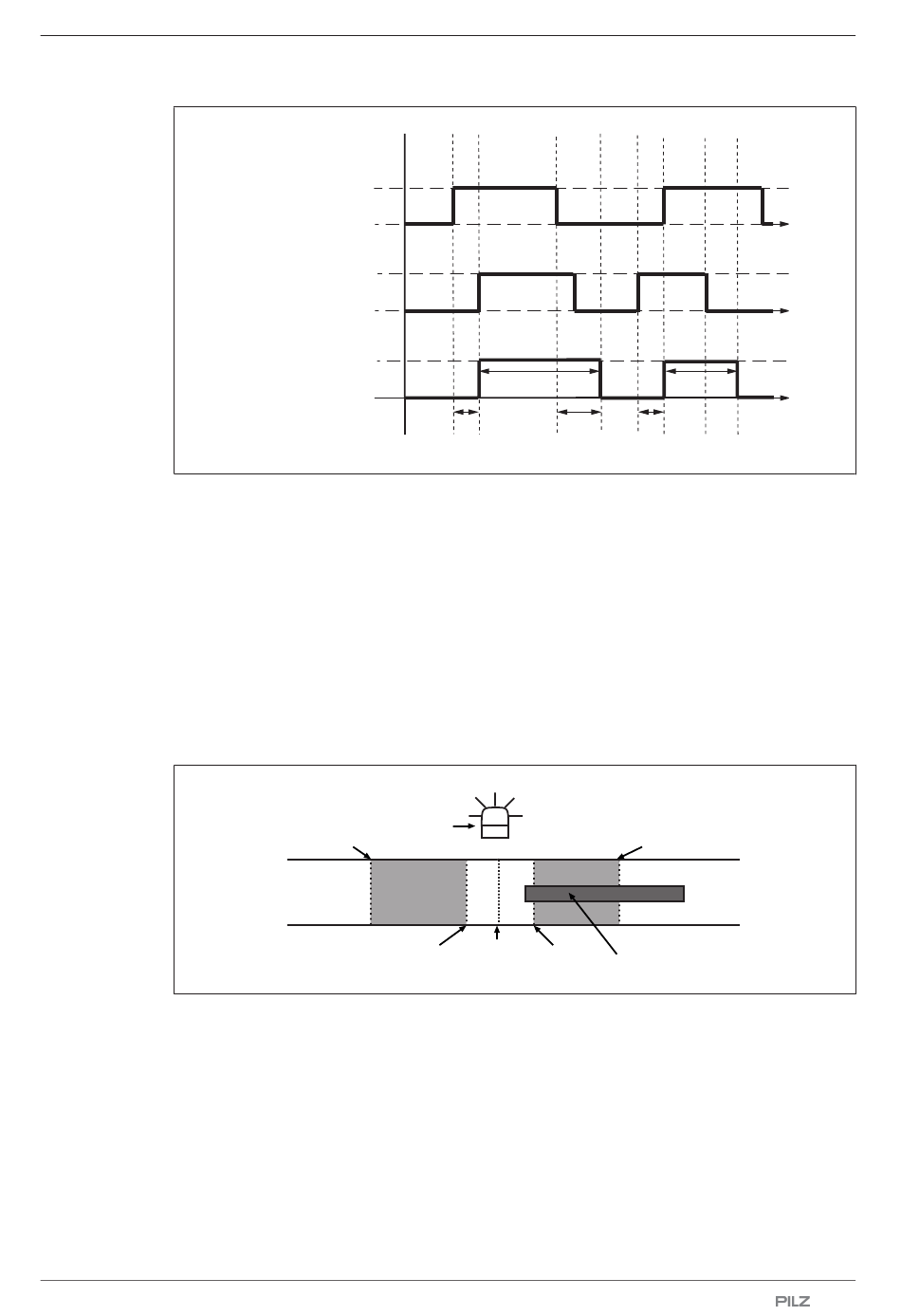

Abb.: Zeitdiagramm T-Muting
Legende
Ablauf eines T-Muting-Zyklus entsprechend des Durchlaufs von Material von der
rechten Seite her
Legende
[1] durchlaufendes Material auf Förderband
[2] erster Muting-Sensor auf der Eingangsseite, angeschlossen an Muting 1
[3] zweiter Muting-Sensor auf der Eingangsseite, angeschlossen an Muting 2
[4] PSEN sc ME 5.5 08-17
[5] Muting-Leuchte
[6] erster Muting-Sensor auf der Ausgangsseite, angeschlossen an Muting 1
[7] zweiter Muting-Sensor auf der Ausgangsseite, angeschlossen an Muting 2
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
Eingang
An
Muting 1
Aus
An
Eingang
Muting 2
Aus
An
Muting-
Funktion
Aus
t Verzögerung zwischen Muting 1 und Muting 2 (konfigurierbar von 1-16 s)
1
t Zeitdauer des Muting-Zustandes (max. bis zur konfigurierten Zeitüberschreitung)
2
t Interne Verzögerung vor der Beendigung des Muting-Zustandes (max. 30 ms)
3
t Verzögerung zwischen Muting 1 und Muting 2 (konfigurierbar von 1-16 s)
4
t Zeitdauer des Muting-Zustandes (max. bis zur konfigurierten Zeitüberschreitung)
5
[7]
t
2
t t
1 3
[5]
[6] [4] [3]
t
5
t
t
4
[2]
[1]
