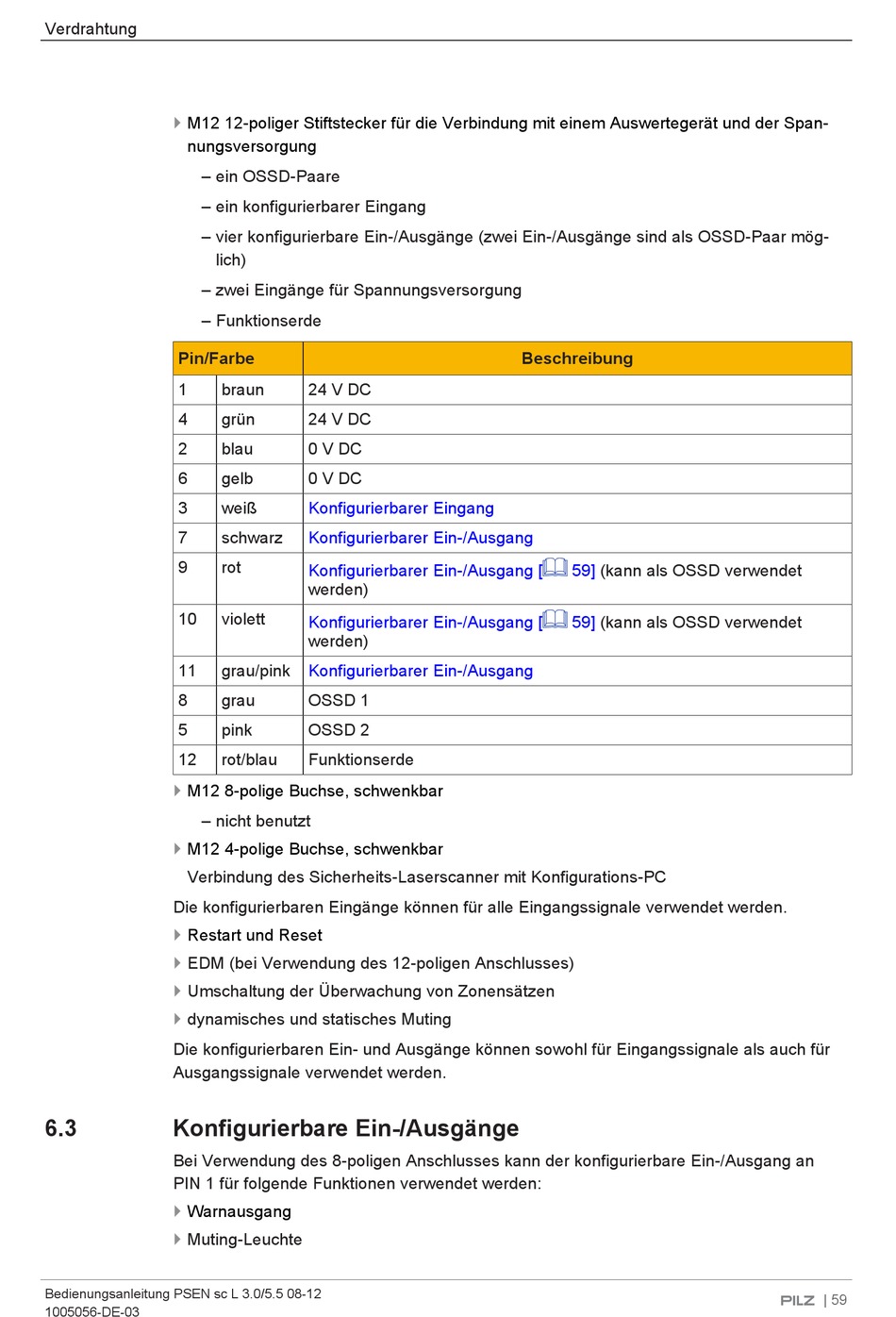

Verdrahtung
}
M12 12-poliger Stiftstecker für die Verbindung mit einem Auswertegerät und der Span-
nungsversorgung
– ein OSSD-Paare
– ein konfigurierbarer Eingang
– vier konfigurierbare Ein-/Ausgänge (zwei Ein-/Ausgänge sind als OSSD-Paar mög-
– zwei Eingänge für Spannungsversorgung
– Funktionserde
Pin/Farbe
1
4
2
6
3
7
9
10
11
8
5
12
}
M12 8-polige Buchse, schwenkbar
– nicht benutzt
} M12 4-polige Buchse, schwenkbar
Verbindung des Sicherheits-Laserscanner mit Konfigurations-PC
Die konfigurierbaren Eingänge können für alle Eingangssignale verwendet werden.
}
Restart und Reset
}
EDM (bei Verwendung des 12-poligen Anschlusses)
}
Umschaltung der Überwachung von Zonensätzen
} dynamisches und statisches Muting
Die konfigurierbaren Ein- und Ausgänge können sowohl für Eingangssignale als auch für
Ausgangssignale verwendet werden.
6.3 Konfigurierbare Ein-/Ausgänge
Bei Verwendung des 8-poligen Anschlusses kann der konfigurierbare Ein-/Ausgang an
PIN 1 für folgende Funktionen verwendet werden:
}
Warnausgang
}
Muting-Leuchte
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
lich)
braun 24 V DC
grün 24 V DC
blau 0 V DC
gelb 0 V DC
weiß Konfigurierbarer Eingang
schwarz Konfigurierbarer Ein-/Ausgang
rot
Konfigurierbarer Ein-/Ausgang [
werden)
violett
Konfigurierbarer Ein-/Ausgang [
werden)
grau/pink Konfigurierbarer Ein-/Ausgang
grau OSSD 1
pink OSSD 2
rot/blau Funktionserde
Beschreibung
59] (kann als OSSD verwendet
59] (kann als OSSD verwendet
| 59
