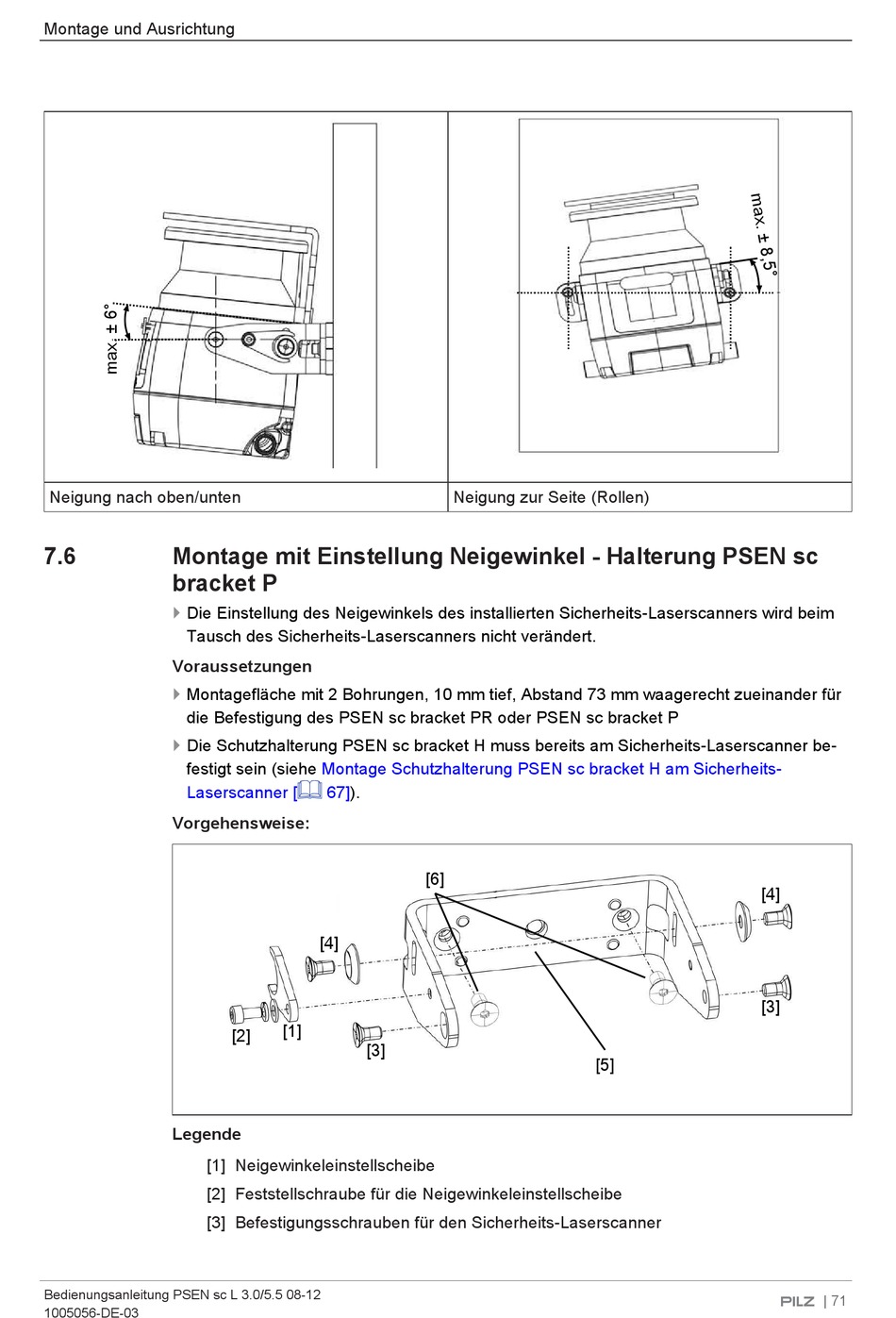

Montage Mit Einstellung Neigewinkel - Halterung Psen Sc Bracket P - Pilz PSEN sc L 3.0 08-12 Bedienungsanleitung

Montage und Ausrichtung
Neigung nach oben/unten
7.6 Montage mit Einstellung Neigewinkel - Halterung PSEN sc
bracket P
}
Die Einstellung des Neigewinkels des installierten Sicherheits-Laserscanners wird beim
Tausch des Sicherheits-Laserscanners nicht verändert.
Voraussetzungen
}
Montagefläche mit 2 Bohrungen, 10 mm tief, Abstand 73 mm waagerecht zueinander für
die Befestigung des PSEN sc bracket PR oder PSEN sc bracket P
}
Die Schutzhalterung PSEN sc bracket H muss bereits am Sicherheits-Laserscanner be-
festigt sein (siehe
Laserscanner [
Vorgehensweise:
Legende
[1] Neigewinkeleinstellscheibe
[2] Feststellschraube für die Neigewinkeleinstellscheibe
[3] Befestigungsschrauben für den Sicherheits-Laserscanner
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
Montage Schutzhalterung PSEN sc bracket H am Sicherheits-
67]).
[4]
[1]
[2]
[3]
Neigung zur Seite (Rollen)
[6]
[4]
[3]
[5]
