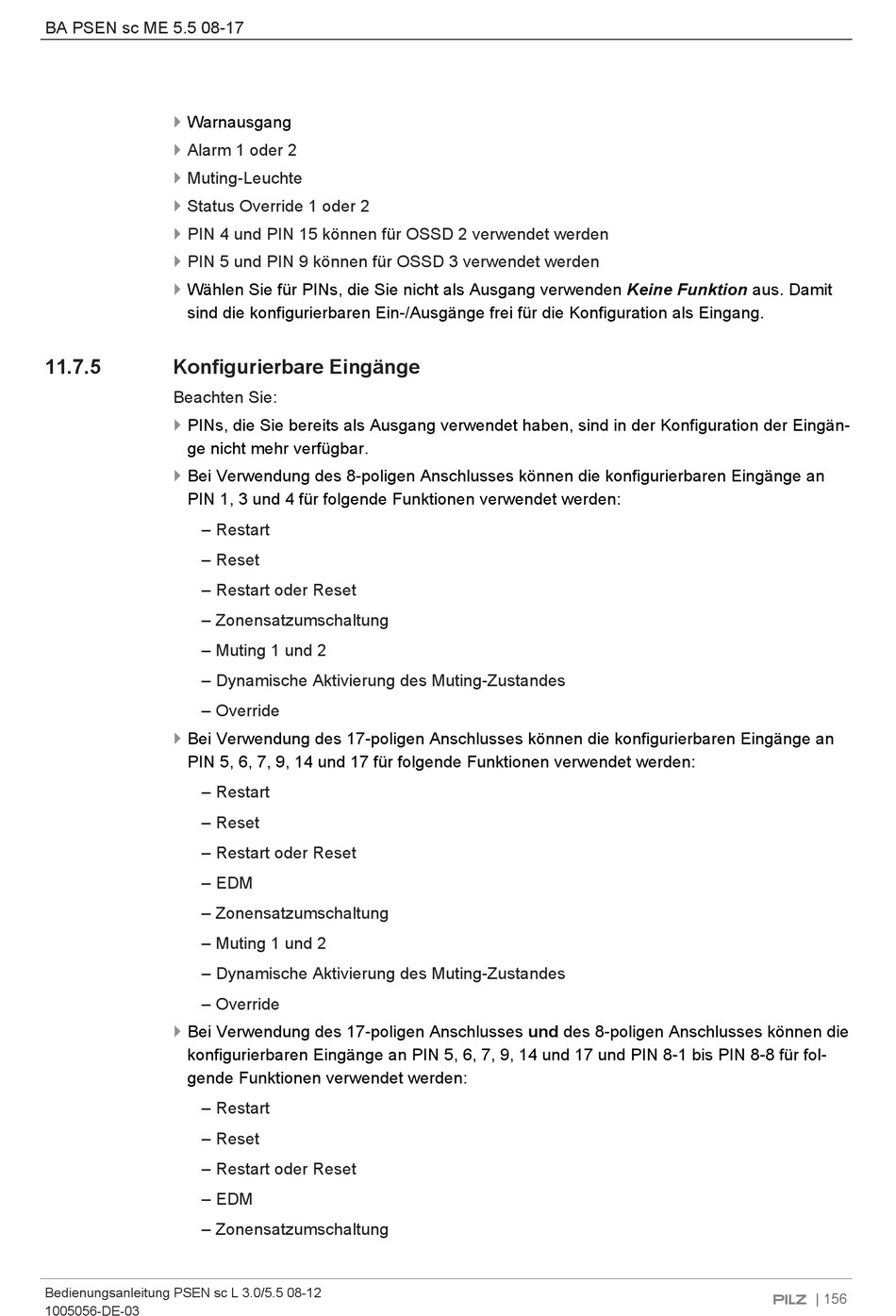

BA PSEN sc ME 5.5 08-17
}
Warnausgang
}
Alarm 1 oder 2
}
Muting-Leuchte
}
Status Override 1 oder 2
} PIN 4 und PIN 15 können für OSSD 2 verwendet werden
}
PIN 5 und PIN 9 können für OSSD 3 verwendet werden
} Wählen Sie für PINs, die Sie nicht als Ausgang verwenden Keine Funktion aus. Damit
sind die konfigurierbaren Ein-/Ausgänge frei für die Konfiguration als Eingang.
11.7.5 Konfigurierbare Eingänge
Beachten Sie:
}
PINs, die Sie bereits als Ausgang verwendet haben, sind in der Konfiguration der Eingän-
ge nicht mehr verfügbar.
}
Bei Verwendung des 8-poligen Anschlusses können die konfigurierbaren Eingänge an
PIN 1, 3 und 4 für folgende Funktionen verwendet werden:
– Restart
– Reset
– Restart oder Reset
– Zonensatzumschaltung
– Muting 1 und 2
– Dynamische Aktivierung des Muting-Zustandes
– Override
}
Bei Verwendung des 17-poligen Anschlusses können die konfigurierbaren Eingänge an
PIN 5, 6, 7, 9, 14 und 17 für folgende Funktionen verwendet werden:
– Restart
– Reset
– Restart oder Reset
– EDM
– Zonensatzumschaltung
– Muting 1 und 2
– Dynamische Aktivierung des Muting-Zustandes
– Override
}
Bei Verwendung des 17-poligen Anschlusses und des 8-poligen Anschlusses können die
konfigurierbaren Eingänge an PIN 5, 6, 7, 9, 14 und 17 und PIN 8-1 bis PIN 8-8 für fol-
gende Funktionen verwendet werden:
– Restart
– Reset
– Restart oder Reset
– EDM
– Zonensatzumschaltung
