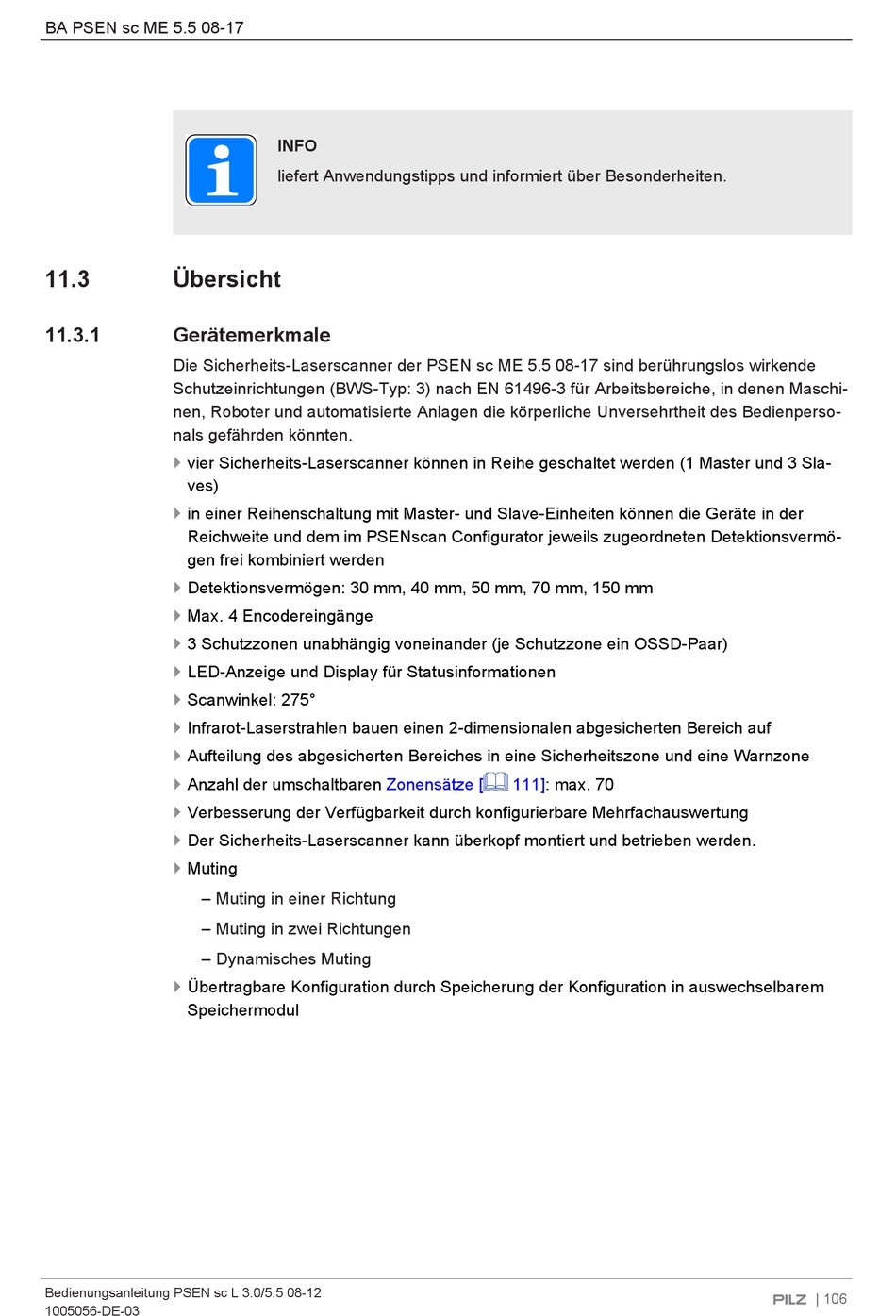

11.3 Übersicht
11.3.1 Gerätemerkmale
Die Sicherheits-Laserscanner der PSEN sc ME 5.5 08-17 sind berührungslos wirkende
Schutzeinrichtungen (BWS-Typ: 3) nach EN 61496-3 für Arbeitsbereiche, in denen Maschi-
nen, Roboter und automatisierte Anlagen die körperliche Unversehrtheit des Bedienperso-
nals gefährden könnten.
} vier Sicherheits-Laserscanner können in Reihe geschaltet werden (1 Master und 3 Sla-
ves)
}
in einer Reihenschaltung mit Master- und Slave-Einheiten können die Geräte in der
Reichweite und dem im PSENscan Configurator jeweils zugeordneten Detektionsvermö-
gen frei kombiniert werden
}
Detektionsvermögen: 30 mm, 40 mm, 50 mm, 70 mm, 150 mm
}
Max. 4 Encodereingänge
}
3 Schutzzonen unabhängig voneinander (je Schutzzone ein OSSD-Paar)
}
LED-Anzeige und Display für Statusinformationen
} Scanwinkel: 275°
}
Infrarot-Laserstrahlen bauen einen 2-dimensionalen abgesicherten Bereich auf
}
Aufteilung des abgesicherten Bereiches in eine Sicherheitszone und eine Warnzone
}
Anzahl der umschaltbaren
}
Verbesserung der Verfügbarkeit durch konfigurierbare Mehrfachauswertung
} Der Sicherheits-Laserscanner kann überkopf montiert und betrieben werden.
}
Muting
– Muting in einer Richtung
– Muting in zwei Richtungen
– Dynamisches Muting
} Übertragbare Konfiguration durch Speicherung der Konfiguration in auswechselbarem
Speichermodul
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
INFO
liefert Anwendungstipps und informiert über Besonderheiten.
Zonensätze [ 111]: max. 70
