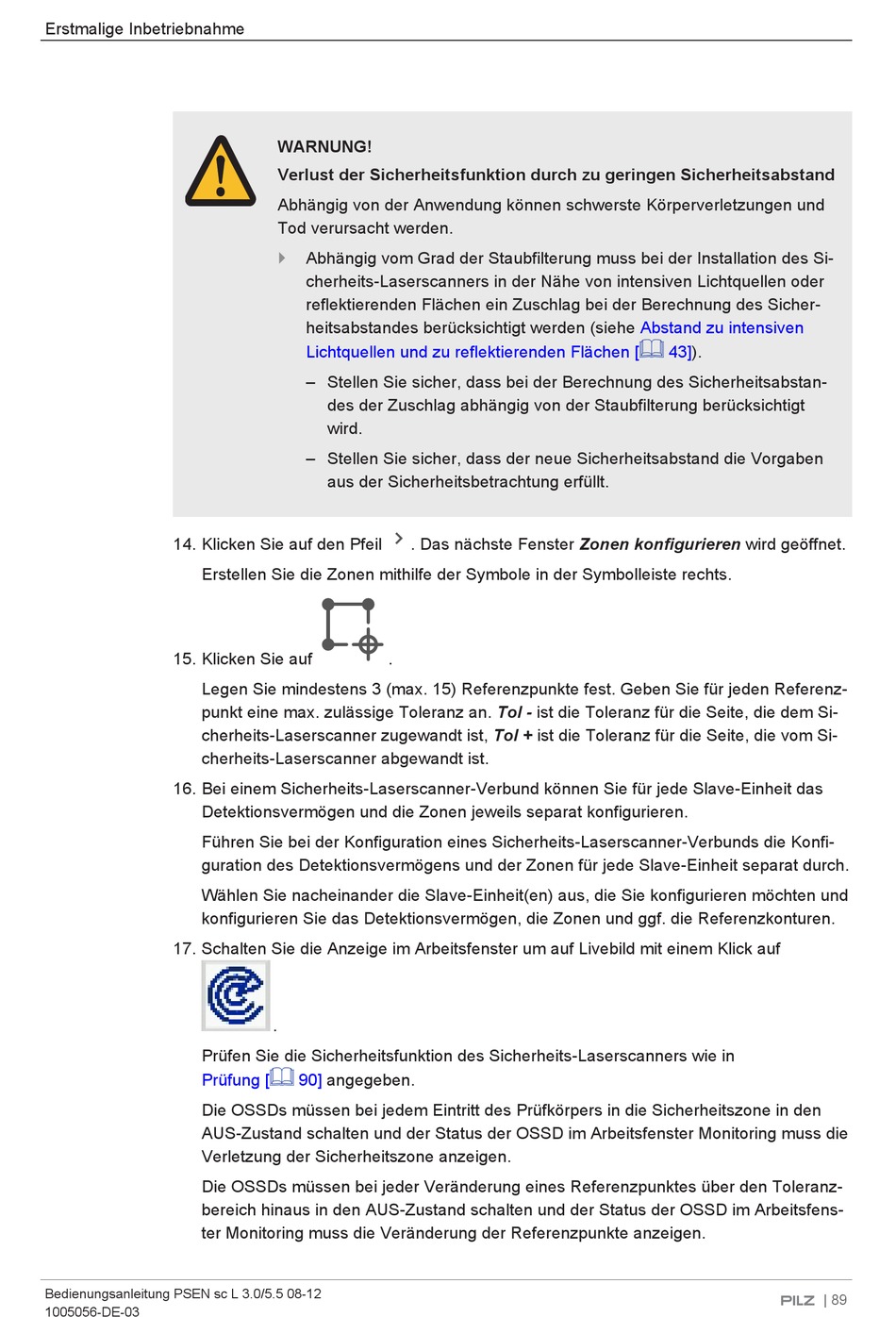

Pilz PSEN sc L 3.0 08-12 Bedienungsanleitung Seite 89

Erstmalige Inbetriebnahme
14. Klicken Sie auf den Pfeil
Erstellen Sie die Zonen mithilfe der Symbole in der Symbolleiste rechts.
15. Klicken Sie auf
Legen Sie mindestens 3 (max. 15) Referenzpunkte fest. Geben Sie für jeden Referenz-
punkt eine max. zulässige Toleranz an. Tol - ist die Toleranz für die Seite, die dem Si-
cherheits-Laserscanner zugewandt ist, Tol + ist die Toleranz für die Seite, die vom Si-
cherheits-Laserscanner abgewandt ist.
16. Bei einem Sicherheits-Laserscanner-Verbund können Sie für jede Slave-Einheit das
Detektionsvermögen und die Zonen jeweils separat konfigurieren.
Führen Sie bei der Konfiguration eines Sicherheits-Laserscanner-Verbunds die Konfi-
guration des Detektionsvermögens und der Zonen für jede Slave-Einheit separat durch.
Wählen Sie nacheinander die Slave-Einheit(en) aus, die Sie konfigurieren möchten und
konfigurieren Sie das Detektionsvermögen, die Zonen und ggf. die Referenzkonturen.
17. Schalten Sie die Anzeige im Arbeitsfenster um auf Livebild mit einem Klick auf
Prüfen Sie die Sicherheitsfunktion des Sicherheits-Laserscanners wie in
Prüfung [
Die OSSDs müssen bei jedem Eintritt des Prüfkörpers in die Sicherheitszone in den
AUS-Zustand schalten und der Status der OSSD im Arbeitsfenster Monitoring muss die
Verletzung der Sicherheitszone anzeigen.
Die OSSDs müssen bei jeder Veränderung eines Referenzpunktes über den Toleranz-
bereich hinaus in den AUS-Zustand schalten und der Status der OSSD im Arbeitsfens-
ter Monitoring muss die Veränderung der Referenzpunkte anzeigen.
Bedienungsanleitung PSEN sc L 3.0/5.5 08-12
1005056-DE-03
WARNUNG!
Verlust der Sicherheitsfunktion durch zu geringen Sicherheitsabstand
Abhängig von der Anwendung können schwerste Körperverletzungen und
Tod verursacht werden.
}
Abhängig vom Grad der Staubfilterung muss bei der Installation des Si-
cherheits-Laserscanners in der Nähe von intensiven Lichtquellen oder
reflektierenden Flächen ein Zuschlag bei der Berechnung des Sicher-
heitsabstandes berücksichtigt werden (siehe
Lichtquellen und zu reflektierenden Flächen [
– Stellen Sie sicher, dass bei der Berechnung des Sicherheitsabstan-
des der Zuschlag abhängig von der Staubfilterung berücksichtigt
wird.
– Stellen Sie sicher, dass der neue Sicherheitsabstand die Vorgaben
aus der Sicherheitsbetrachtung erfüllt.
. Das nächste Fenster Zonen konfigurieren wird geöffnet.
.
.
90] angegeben.
Abstand zu intensiven
43]).
