Geräte mit M12-Stecker

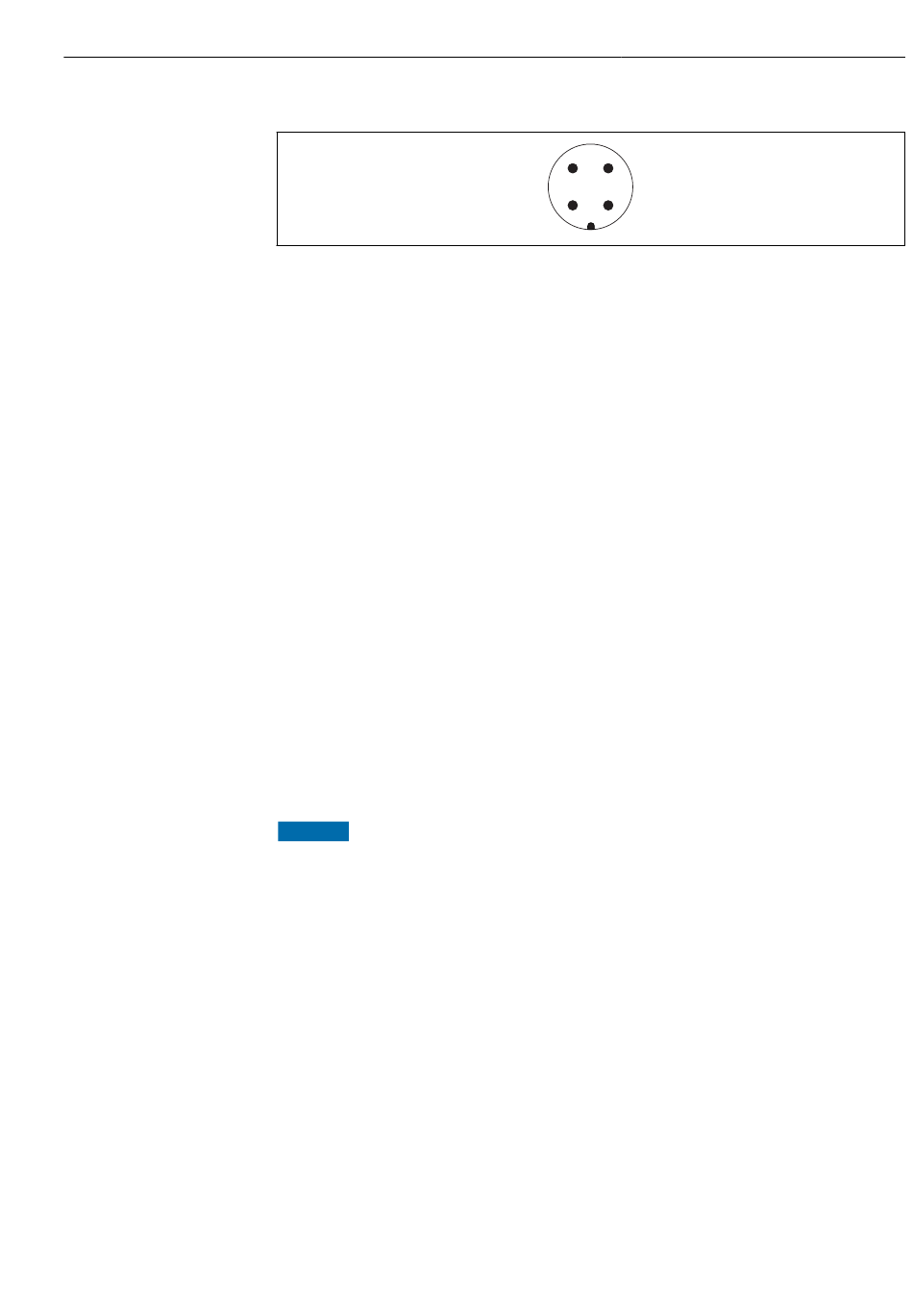

 7 Sicht auf die Steckverbindung am Gerät
1 APL-Signal –
2 APL-Signal +
3 Schirm
4 nicht belegt
Für Geräte mit M12-Stecker sind verschiedene M12-Buchsen als Zubehör erhältlich.
6.3

Schutzart sicherstellen

6.3.1 Kabeleinführungen
• Verschraubung M20, Kunststoff, IP66/68 NEMA TYPE 4X/6P
• Verschraubung M20, Messing vernickelt, IP66/68 NEMA TYPE 4X/6P
• Verschraubung M20, 316L, IP66/68 NEMA TYPE 4X/6P
• Gewinde M20, IP66/68 NEMA TYPE 4X/6P
• Gewinde G1/2, IP66/68 NEMA TYPE 4X/6P
Bei Auswahl von Gewinde G1/2 wird das Gerät standardmäßig mit Gewinde M20 ausge-
liefert und ein Adapter auf G1/2 inklusive Dokumentation beigelegt
• Gewinde NPT1/2, IP66/68 NEMA TYPE 4X/6P
• Transportschutz Blindstecker: IP22, NEMA TYPE 2
• Stecker M12
• Bei geschlossenem Gehäuse und eingestecktem Anschlusskabel: IP66/67,
NEMA Type 4X
• Bei geöffnetem Gehäuse oder nicht eingestecktem Anschlusskabel: IP20,
NEMA Type 1
HINWEIS
M12 Stecker: Verlust der IP Schutzklasse durch falsche Montage!
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge-
schraubt ist.
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67,
NEMA Type 4X spezifiziert ist.
‣
Die IP-Schutzklassen werden nur eingehalten, wenn die Blindkappe verwendet wird
oder das Kabel angeschlossen ist.
6.4

Anschlusskontrolle

 Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
 Verwendete Kabel erfüllen die Anforderungen?
 Montierte Kabel von Zug entlastet?
 Kabelverschraubungen montiert, fest angezogen und dicht?
 Versorgungsspannung entspricht den Angaben auf dem Typenschild?
 Keine Verpolung, Anschlussbelegung korrekt?
 Deckel richtig zugeschraubt?
