7.2 Messgerät anschließen: Proline 500 – digital
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
7.2.1 Verbindungskabel anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potentialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme erden.

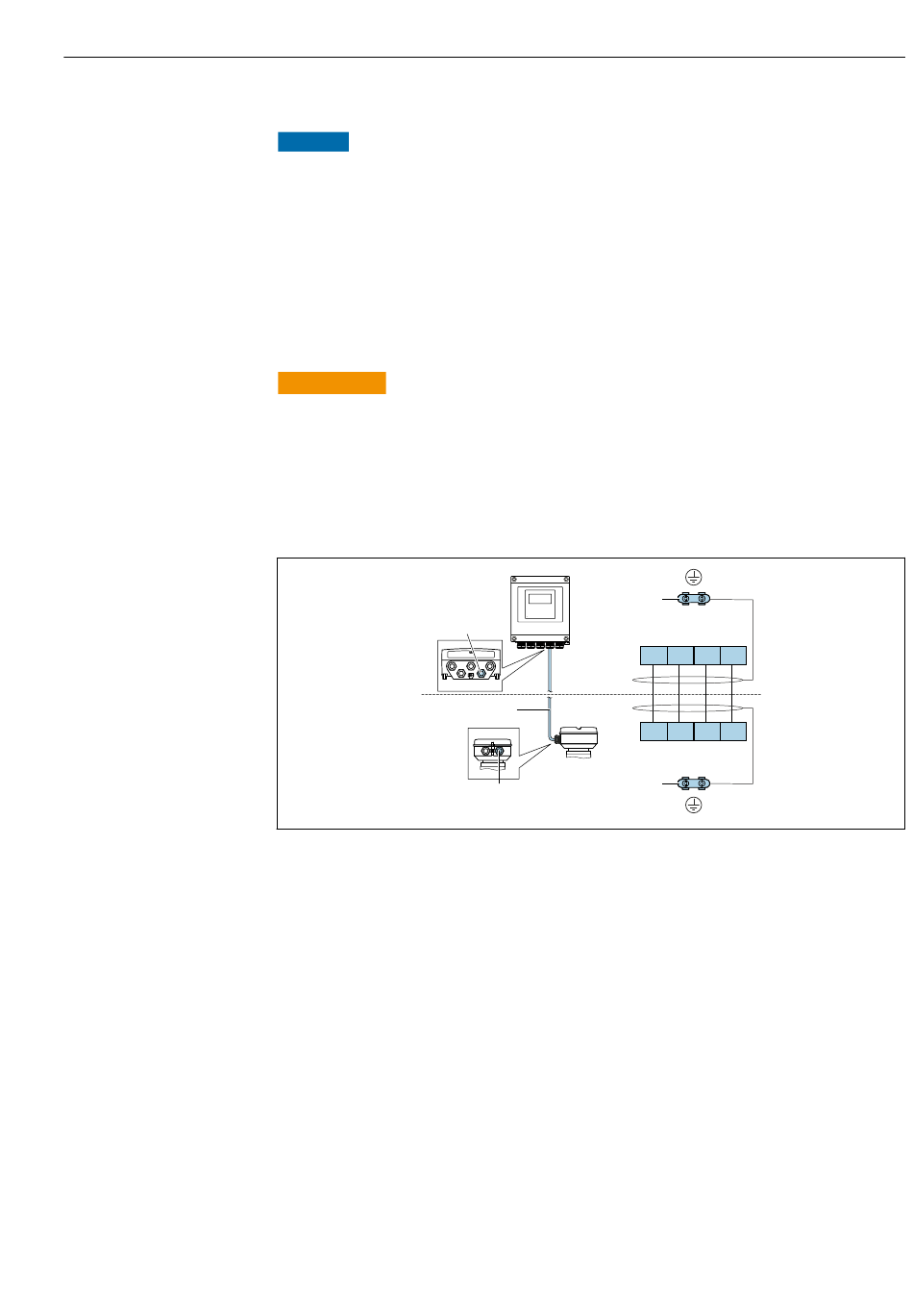

Klemmenbelegung
1 Kabeleinführung für Verbindungskabel am Messumformergehäuse
2 Verbindungskabel ISEM-Kommunikation
3 Kabeleinführung für Verbindungskabel oder Gerätestecker am Anschlussgehäuse Messaufnehmer
4 Erdung über Kabelzugentlastung
Verbindungskabel am Anschlussgehäuse Messaufnehmer anschließen
• Anschluss über Klemmen mit Bestellmerkmal "Sensor Anschlussgehäuse":
– Option A "Alu, beschichtet" →  42
– Option B "Rostfrei" →  43
– Option L "Guss, rostfrei" →  42
• Anschluss über Gerätestecker mit Bestellmerkmal "Sensor Anschlussgehäuse":
Option C "Ultrakompakt hygienisch, rostfrei" →  44
Verbindungskabel am Messumformer anschließen
Der Anschluss am Messumformer erfolgt über Klemmen →  45.
1
2
3
Elektrischer Anschluss
4
+ – B A
61 62 63 64
61 62 63 64
+ – B A
4
A0028198
41
