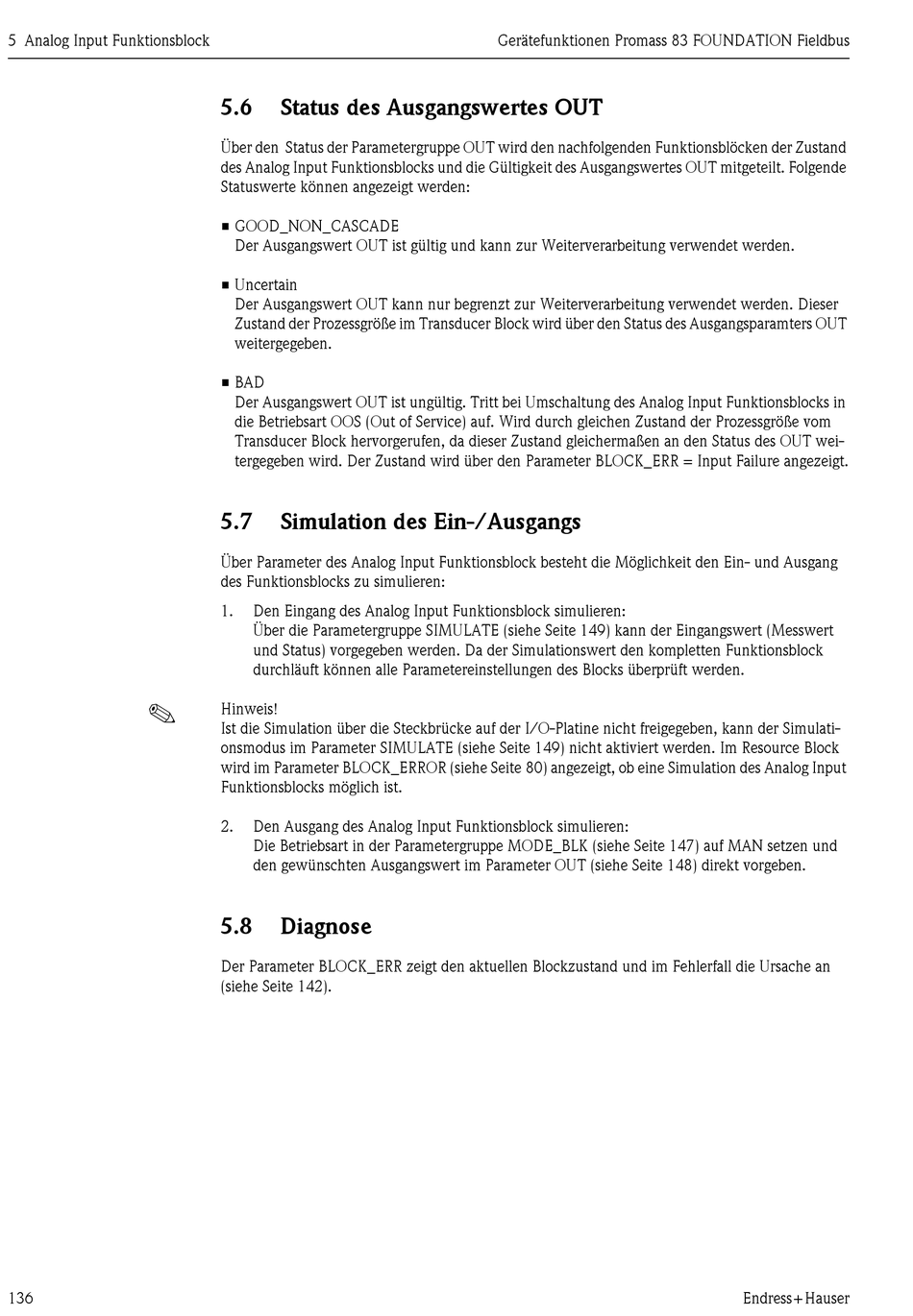

5 Analog Input Funktionsblock
!
136
5.6

Status des Ausgangswertes OUT

Über den Status der Parametergruppe OUT wird den nachfolgenden Funktionsblöcken der Zustand
des Analog Input Funktionsblocks und die Gültigkeit des Ausgangswertes OUT mitgeteilt. Folgende
Statuswerte können angezeigt werden:
• GOOD_NON_CASCADE
Der Ausgangswert OUT ist gültig und kann zur Weiterverarbeitung verwendet werden.
• Uncertain
Der Ausgangswert OUT kann nur begrenzt zur Weiterverarbeitung verwendet werden. Dieser
Zustand der Prozessgröße im Transducer Block wird über den Status des Ausgangsparamters OUT
weitergegeben.
• BAD
Der Ausgangswert OUT ist ungültig. Tritt bei Umschaltung des Analog Input Funktionsblocks in
die Betriebsart OOS (Out of Service) auf. Wird durch gleichen Zustand der Prozessgröße vom
Transducer Block hervorgerufen, da dieser Zustand gleichermaßen an den Status des OUT wei-
tergegeben wird. Der Zustand wird über den Parameter BLOCK_ERR = Input Failure angezeigt.
5.7

Simulation des Ein-/Ausgangs

Über Parameter des Analog Input Funktionsblock besteht die Möglichkeit den Ein- und Ausgang
des Funktionsblocks zu simulieren:
1. Den Eingang des Analog Input Funktionsblock simulieren:
Über die Parametergruppe SIMULATE (siehe Seite 149) kann der Eingangswert (Messwert
und Status) vorgegeben werden. Da der Simulationswert den kompletten Funktionsblock
durchläuft können alle Parametereinstellungen des Blocks überprüft werden.
Hinweis!
Ist die Simulation über die Steckbrücke auf der I/O-Platine nicht freigegeben, kann der Simulati-
onsmodus im Parameter SIMULATE (siehe Seite 149) nicht aktiviert werden. Im Resource Block
wird im Parameter BLOCK_ERROR (siehe Seite 80) angezeigt, ob eine Simulation des Analog Input
Funktionsblocks möglich ist.
2. Den Ausgang des Analog Input Funktionsblock simulieren:
Die Betriebsart in der Parametergruppe MODE_BLK (siehe Seite 147) auf MAN setzen und
den gewünschten Ausgangswert im Parameter OUT (siehe Seite 148) direkt vorgeben.
5.8 Diagnose
Der Parameter BLOCK_ERR zeigt den aktuellen Blockzustand und im Fehlerfall die Ursache an
(siehe Seite 142).
