RMA422
!
Sicherheitsfunktion zur
Grenztemperaturüberwa-
chung
Endress+Hauser
Sensor
(z.B. Temperatur-
messgerät)

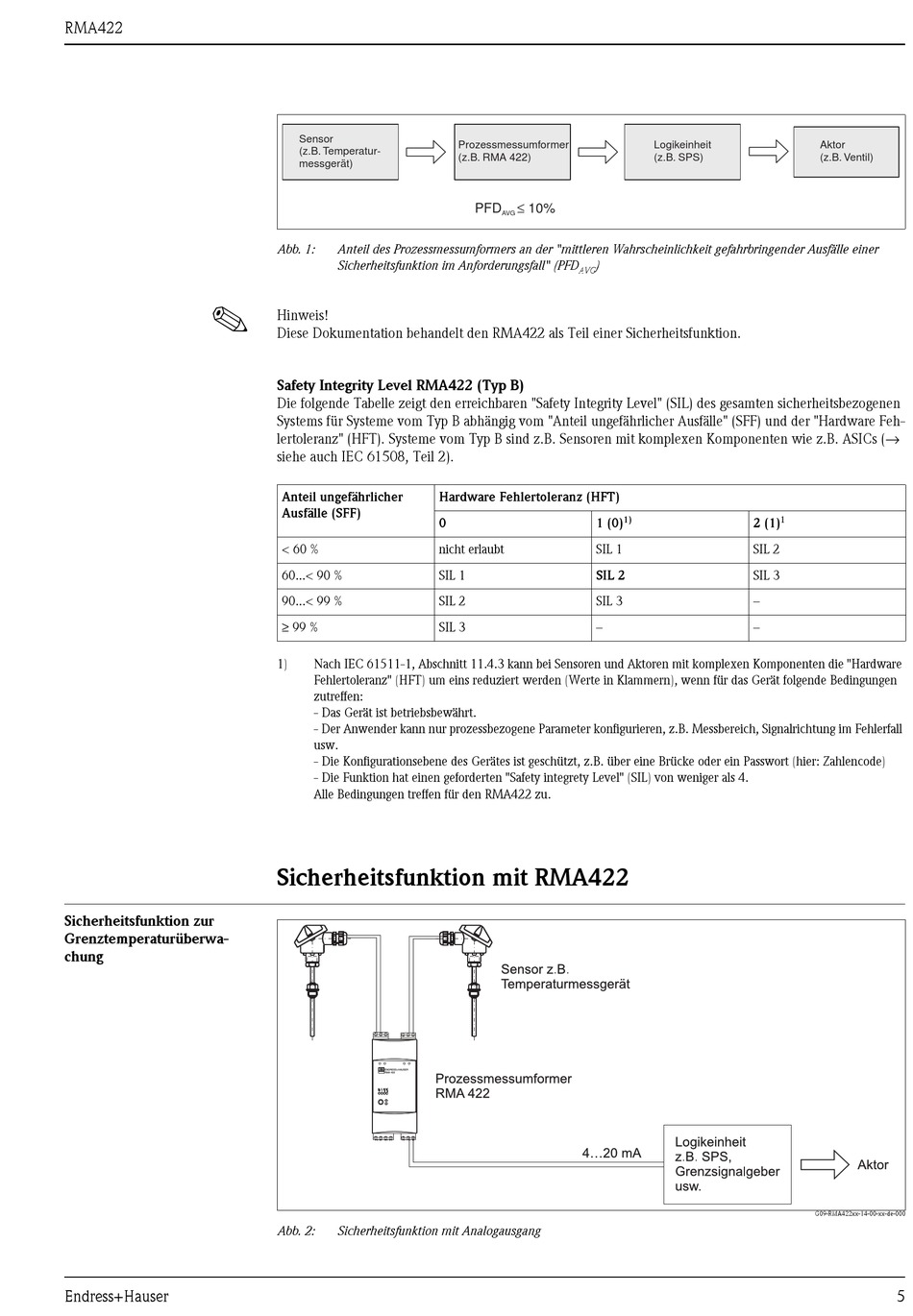

Abb. 1: Anteil des Prozessmessumformers an der "mittleren Wahrscheinlichkeit gefahrbringender Ausfälle einer
Sicherheitsfunktion im Anforderungsfall" (PFD
Hinweis!
Diese Dokumentation behandelt den RMA422 als Teil einer Sicherheitsfunktion.
Safety Integrity Level RMA422 (Typ B)
Die folgende Tabelle zeigt den erreichbaren "Safety Integrity Level" (SIL) des gesamten sicherheitsbezogenen
Systems für Systeme vom Typ B abhängig vom "Anteil ungefährlicher Ausfälle" (SFF) und der "Hardware Feh-
lertoleranz" (HFT). Systeme vom Typ B sind z.B. Sensoren mit komplexen Komponenten wie z.B. ASICs (→
siehe auch IEC 61508, Teil 2).
Anteil ungefährlicher Hardware Fehlertoleranz (HFT)
Ausfälle (SFF)
0
< 60 % nicht erlaubt
60...< 90 % SIL 1
90...< 99 % SIL 2
≥ 99 %
SIL 3
1) Nach IEC 61511-1, Abschnitt 11.4.3 kann bei Sensoren und Aktoren mit komplexen Komponenten die "Hardware
Fehlertoleranz" (HFT) um eins reduziert werden (Werte in Klammern), wenn für das Gerät folgende Bedingungen
zutreffen:
- Das Gerät ist betriebsbewährt.
- Der Anwender kann nur prozessbezogene Parameter konfigurieren, z.B. Messbereich, Signalrichtung im Fehlerfall
usw.
- Die Konfigurationsebene des Gerätes ist geschützt, z.B. über eine Brücke oder ein Passwort (hier: Zahlencode)
- Die Funktion hat einen geforderten "Safety integrety Level" (SIL) von weniger als 4.
Alle Bedingungen treffen für den RMA422 zu.

Sicherheitsfunktion mit RMA422

Abb. 2: Sicherheitsfunktion mit Analogausgang
Prozessmessumformer
(z.B. RMA 422)
≤
PFD 10%
AVG
)
AVG
1)
1 (0)
SIL 1
SIL 2
SIL 3
–
Logikeinheit Aktor
(z.B. SPS) (z.B. Ventil)
1
2 (1)
SIL 2
SIL 3
–
–
G09-RMA422xx-14-00-xx-de-000
