4 Elektrischer Anschluss
!
14
4.2

Anschluss Messsystem

Anschlüsse im Gehäuse-Deckel
83 16
K A N A L 1

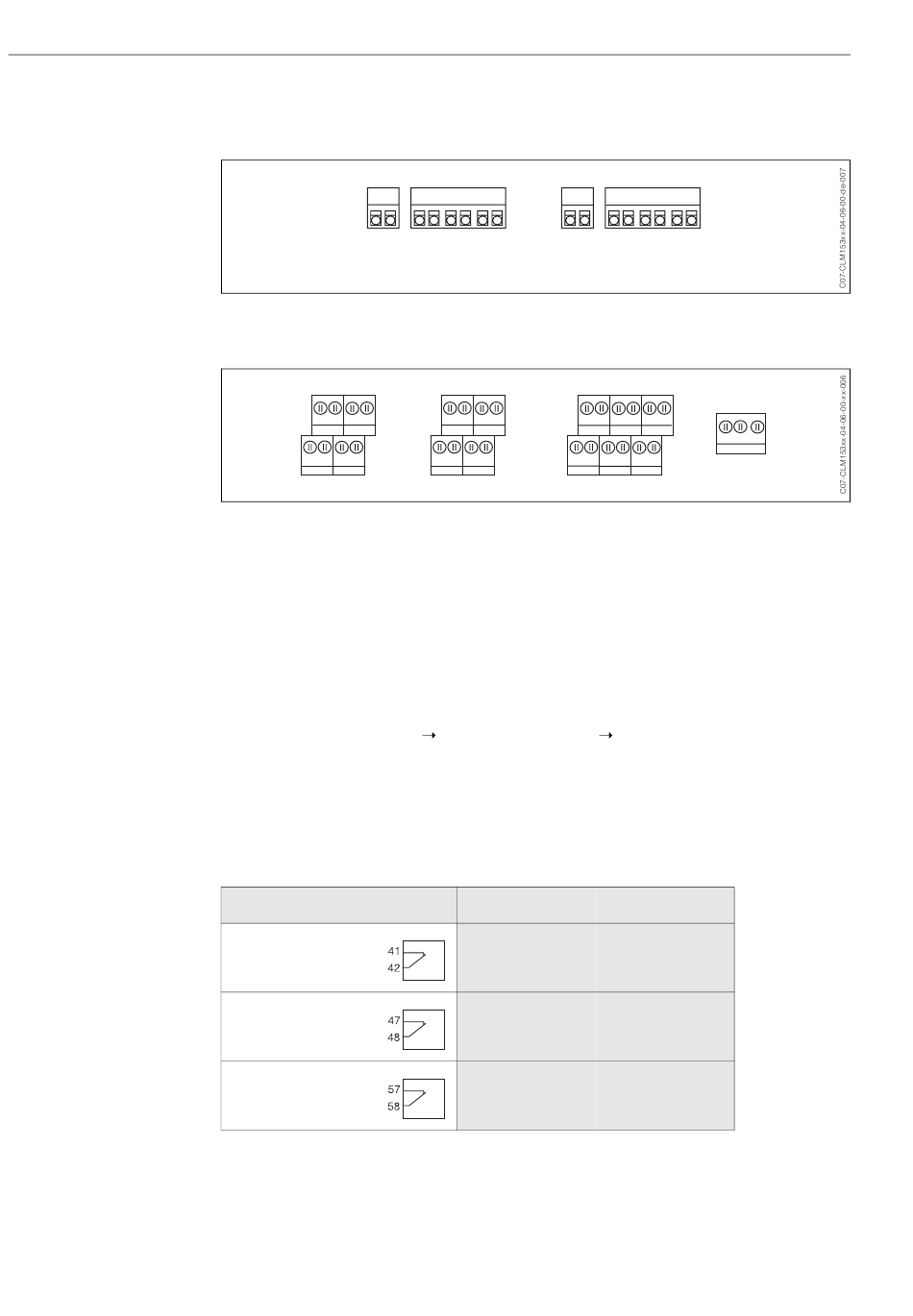

Abb. 8: Klemmenanordnung im Gehäuse-Deckel des Messumformers
Anschlüsse im Gehäuse-Unterteil
31 33 A L+
32 34 B L–
Abb. 9: Klemmenanordnung im Gehäuse-Unterteil des Messumformers
4.2.1

Kontaktzuordnung

In der Grundausstattung verfügt das Mycom S CLM 153 über 1 Alarm- und 2 Zusatz-
kontakte. Das Gerät lässt sich mit den Zusatzausstattungen
• 3 Kontakte
• 2 Kontakte und 1 Strom- oder Widerstandseingang (dieser nur Nicht-Ex)
• 1 Kontakt, 2 Stromeingänge oder
• 1 Kontakt, 1 Stromeingang und 1 Widerstandseingang (dieser nur Nicht-Ex)
aufrüsten. Die vorhandenen Kontakte können Sie über das Bedienmenü mit Funktionen
belegen (s. Menü "PARAM"
Hinweis!
• Bei der Verwendung der NAMUR-Belegung nach Arbeitsblatt NA64 sind die Funktio-
nen folgendermaßen auf die Relais festgelegt:
– "Ausfall" auf ALARM
– "Wartungsbedarf" auf RELAIS 1 und
– "Funktionskontrolle" auf "RELAIS 2".
Auswahl über Software
ALARM
RELAIS 1
RELAIS 2
• Den Reglern können bis zu drei Relais zugeordnet werden.
12 13 11 S
15 84 83 16
K A N A L 2
85 81 93 89 41
86 82 94 90 42
"Grundeinstellungen"
NAMUR ein
Ausfall
Warnung bei
Wartungsbedarf
Funktionskontrolle
Mycom S CLM 153
12 13 11 S
15 84
47 57
n.c.
L N
48 58
"Kontakte" ab Seite 36).
NAMUR aus
Alarm
frei belegbar
frei belegbar
