5 Bedienung
38
5.2
Bedienung über die Vor-Ort-Anzeige
5.2.1
Anzeige- und Bedienelemente
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen oder Ihr Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden. Der Anwender
hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen
beliebig zu ändern und nach seinen Bedürfnissen anzupassen ( → siehe Handbuch
"Beschreibung Gerätefunktionen").
1
2

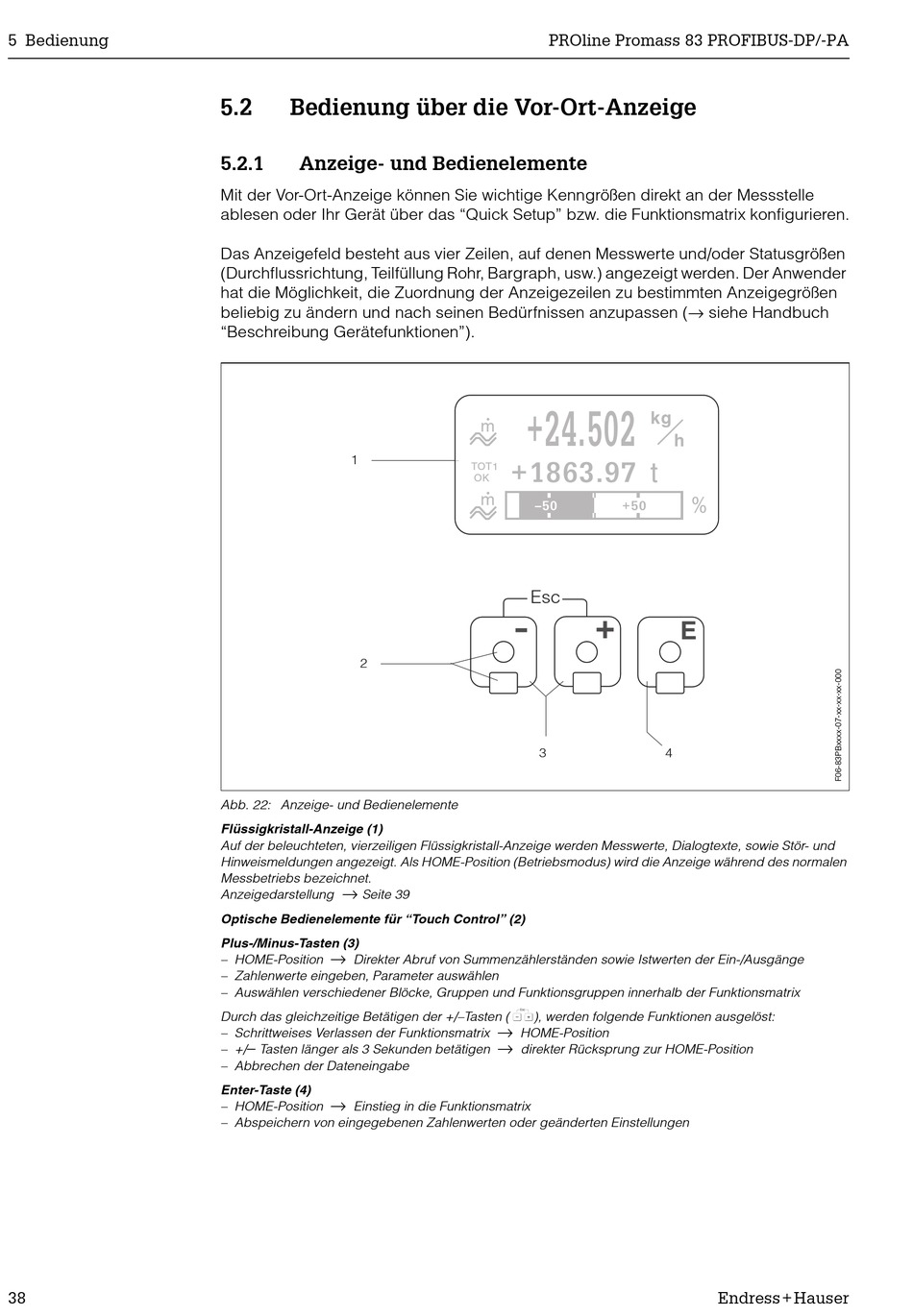

Abb. 22: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der beleuchteten, vierzeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und
Hinweismeldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen
Messbetriebs bezeichnet.
→
Anzeigedarstellung
Seite 39
Optische Bedienelemente für "Touch Control" (2)
Plus-/Minus-Tasten (3)
→
– HOME-Position
Direkter Abruf von Summenzählerständen sowie Istwerten der Ein-/Ausgänge
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Blöcke, Gruppen und Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/–Tasten (
– Schrittweises Verlassen der Funktionsmatrix
−
– +/
Tasten länger als 3 Sekunden betätigen
– Abbrechen der Dateneingabe
Enter-Taste (4)
→
– HOME-Position
Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
PROline Promass 83 PROFIBUS-DP/-PA
+24.502
+24.502
m
m
TOT1
TOT1
+1863.97
+1863.97
OK
OK
m
m
–50
–50
+50
+50
Esc
+
-
3
X
), werden folgende Funktionen ausgelöst:
→
HOME-Position
→
direkter Rücksprung zur HOME-Position
kg
kg
h
h
t
t
%
%
E
4
