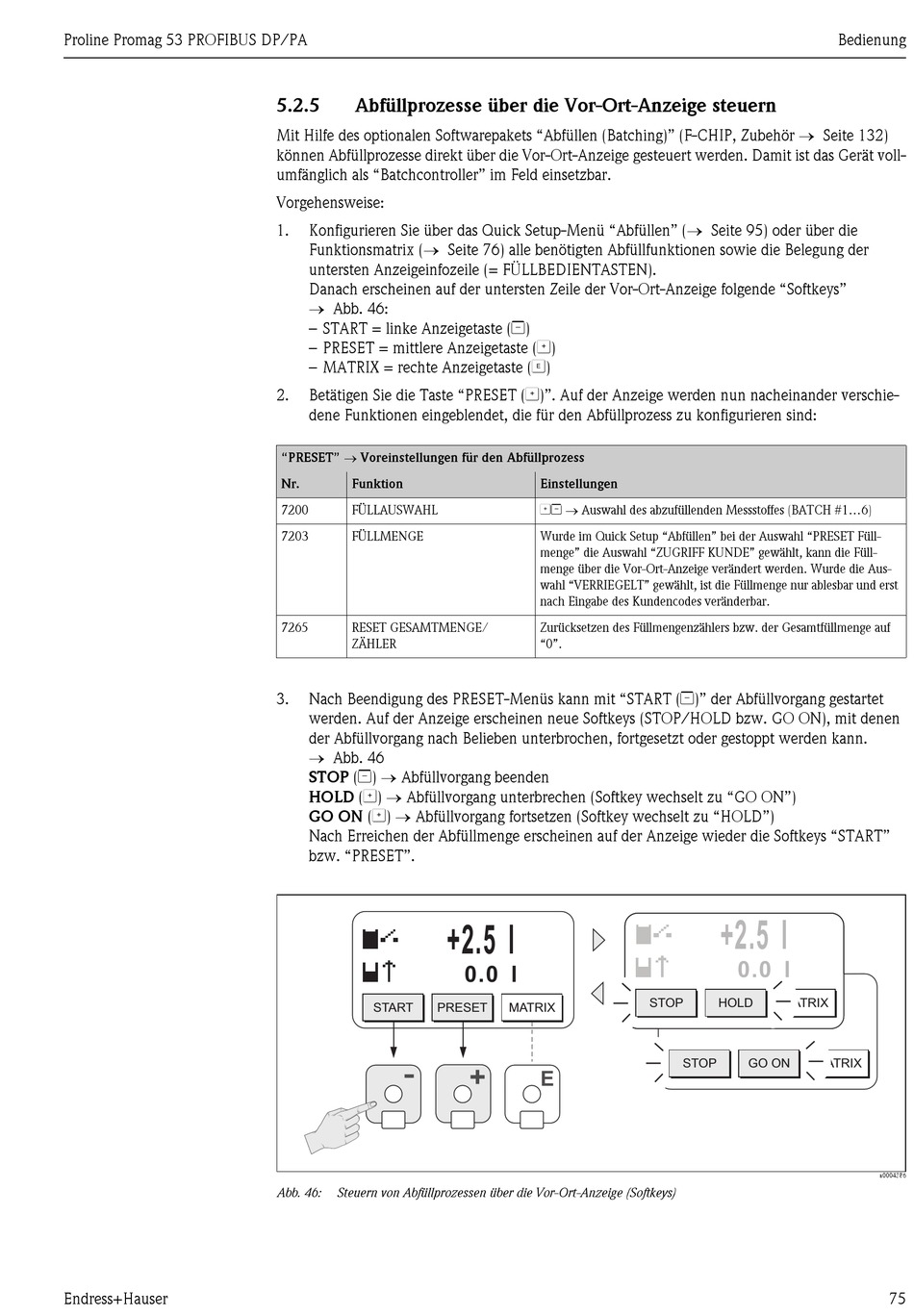

5.2.5 Abfüllprozesse über die Vor-Ort-Anzeige steuern
Mit Hilfe des optionalen Softwarepakets "Abfüllen (Batching)" (F-CHIP, Zubehör → Seite 132)
können Abfüllprozesse direkt über die Vor-Ort-Anzeige gesteuert werden. Damit ist das Gerät voll-
umfänglich als "Batchcontroller" im Feld einsetzbar.
Vorgehensweise:
1. Konfigurieren Sie über das Quick Setup-Menü "Abfüllen" (→ Seite 95) oder über die
Funktionsmatrix (→ Seite 76) alle benötigten Abfüllfunktionen sowie die Belegung der
untersten Anzeigeinfozeile (= FÜLLBEDIENTASTEN).
Danach erscheinen auf der untersten Zeile der Vor-Ort-Anzeige folgende "Softkeys"
→ Abb. 46:
– START = linke Anzeigetaste (S)
– PRESET = mittlere Anzeigetaste (O)
– MATRIX = rechte Anzeigetaste (F)
2. Betätigen Sie die Taste "PRESET (O)". Auf der Anzeige werden nun nacheinander verschie-
dene Funktionen eingeblendet, die für den Abfüllprozess zu konfigurieren sind:
"PRESET" → Voreinstellungen für den Abfüllprozess
Nr. Funktion
7200 FÜLLAUSWAHL
7203 FÜLLMENGE
7265 RESET GESAMTMENGE/
ZÄHLER
3. Nach Beendigung des PRESET-Menüs kann mit "START (S)" der Abfüllvorgang gestartet
werden. Auf der Anzeige erscheinen neue Softkeys (STOP/HOLD bzw. GO ON), mit denen
der Abfüllvorgang nach Belieben unterbrochen, fortgesetzt oder gestoppt werden kann.
→ Abb. 46
STOP (S) → Abfüllvorgang beenden
HOLD (O) → Abfüllvorgang unterbrechen (Softkey wechselt zu "GO ON")
GO ON (O) → Abfüllvorgang fortsetzen (Softkey wechselt zu "HOLD")
Nach Erreichen der Abfüllmenge erscheinen auf der Anzeige wieder die Softkeys "START"
bzw. "PRESET".
+2.5 l
START PRESET
-
Abb. 46: Steuern von Abfüllprozessen über die Vor-Ort-Anzeige (Softkeys)
Einstellungen
OS → Auswahl des abzufüllenden Messstoffes (BATCH #1...6)
Wurde im Quick Setup "Abfüllen" bei der Auswahl "PRESET Füll-
menge" die Auswahl "ZUGRIFF KUNDE" gewählt, kann die Füll-
menge über die Vor-Ort-Anzeige verändert werden. Wurde die Aus-
wahl "VERRIEGELT" gewählt, ist die Füllmenge nur ablesbar und erst
nach Eingabe des Kundencodes veränderbar.
Zurücksetzen des Füllmengenzählers bzw. der Gesamtfüllmenge auf
"0".
0.0 l
MATRIX
+
E
+2.5 l +2.5 l
0.0 l 0.0 l 0.0 l
STOP HOLD MATRIX
STOP GO ON MATRIX
Bedienung
