Proline Promag 50 PROFIBUS DP/PA
Endress+Hauser

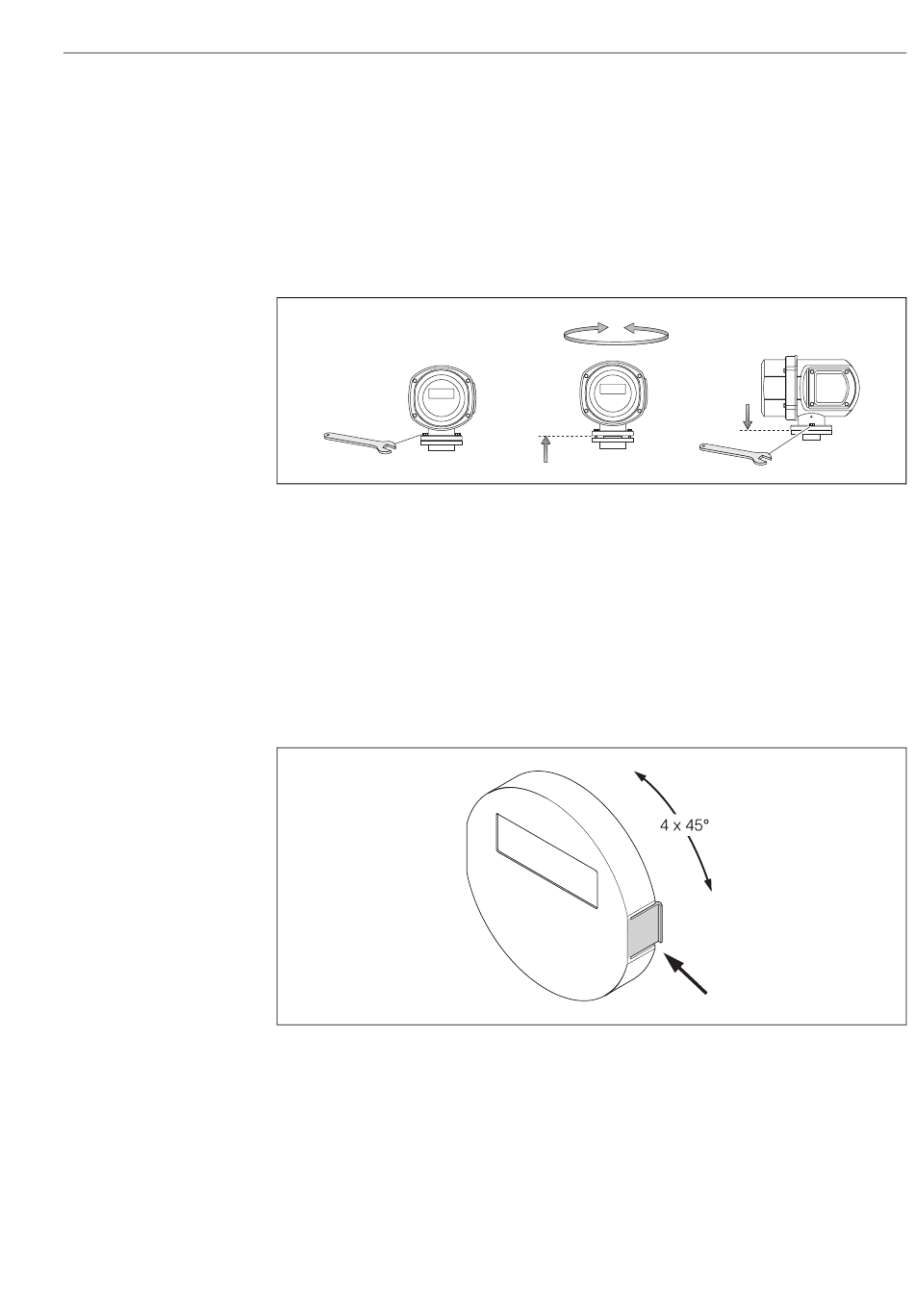

Edelstahl-Feldgehäuse drehen
1.
Beide Befestigungsschrauben lösen.
2.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
3.
Messumformergehäuse in die gewünschte Lage drehen
(max. 280° im Uhrzeigersinn bzw. max. 20° gegen den Uhrzeigersinn).
4.
Gehäuse wieder aufsetzen.
5.
Beide Befestigungsschrauben fest anziehen.
1
Abb. 26:
Drehen des Messumformergehäuses (Edelstahl-Feldgehäuse)
3.3.5
Vor-Ort-Anzeige drehen
1.
Elektronikraumdeckel abschrauben.
2.
Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der Elektronik-
raumabdeckplatte herausziehen.
3.
Anzeige in die gewünschte Lage drehen (max. 4 x 45° in jede Richtung) und wieder auf die
Elektronikraumabdeckplatte einsetzen.
4.
Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
Abb. 27:
Drehen der Vor-Ort-Anzeige (Feldgehäuse)
3
2
Montage
4
5
A0001892
a0004303
35
