3.3.2

Vor-Ort-Anzeige drehen

1. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2. Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der Elektronikrau-
mabdeckplatte herausziehen.
3. Anzeige in die gewünschte Lage drehen (max. 4 x 45° in jede Richtung) und wieder auf die
Elektronikraumabdeckplatte einsetzen.
4. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.

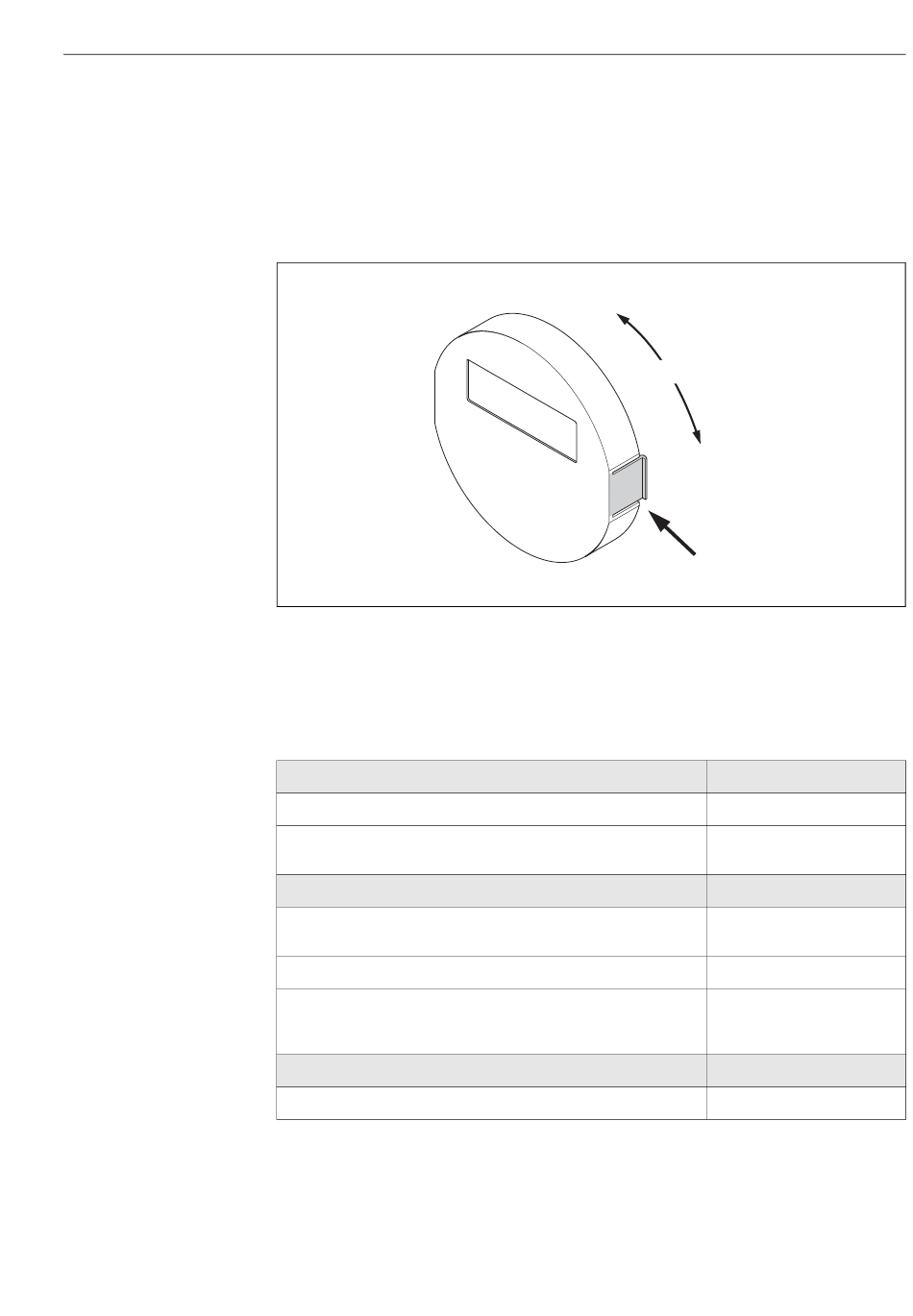

Abb. 10: Drehen der Vor-Ort-Anzeige (Feldgehäuse)
3.4

Einbaukontrolle

Führen Sie nach dem Einbau des Messgerätes in die Rohrleitung folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Ist das Messgerät beschädigt (Sichtkontrolle)?
Entspricht das Messgerät den Messstellenspezifikationen, wie Prozess-
temperatur/-druck, Umgebungstemperatur, Messbereich, usw.?
Einbau
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsäch-
lichen Fließrichtung in der Rohrleitung überein?
Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
Wurde die richtige Einbaulage für den Messaufnehmer gewählt, entsprechend
Messaufnehmertyp, Messstoffeigenschaften (ausgasend, feststoffbeladen) und
Messstofftemperatur?
Prozessumgebung / -bedingungen
Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung geschützt?
4 x 45°
Hinweise
−
s. Seite 65 ff.
Hinweise
−
–
s. Seite 14 ff.
Hinweise
−
3 Montage
A0003236
19
