Vor-Ort-Anzeige Drehen - Endress+Hauser PROline promag 53 PROFIBUS-DP Betriebsanleitung

PROline Promag 53 PROFIBUS-DP/-PA
Endress+Hauser
3.3.5

Vor-Ort-Anzeige drehen

1. Elektronikraumdeckel abschrauben.
2. Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der
Elektronikraumabdeckplatte herausziehen.
3. Anzeige in die gewünschte Lage drehen (max. 4x 45° in jede Richtungen) und
wieder auf die Elektronikraumabdeckplatte einsetzen.
4. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.

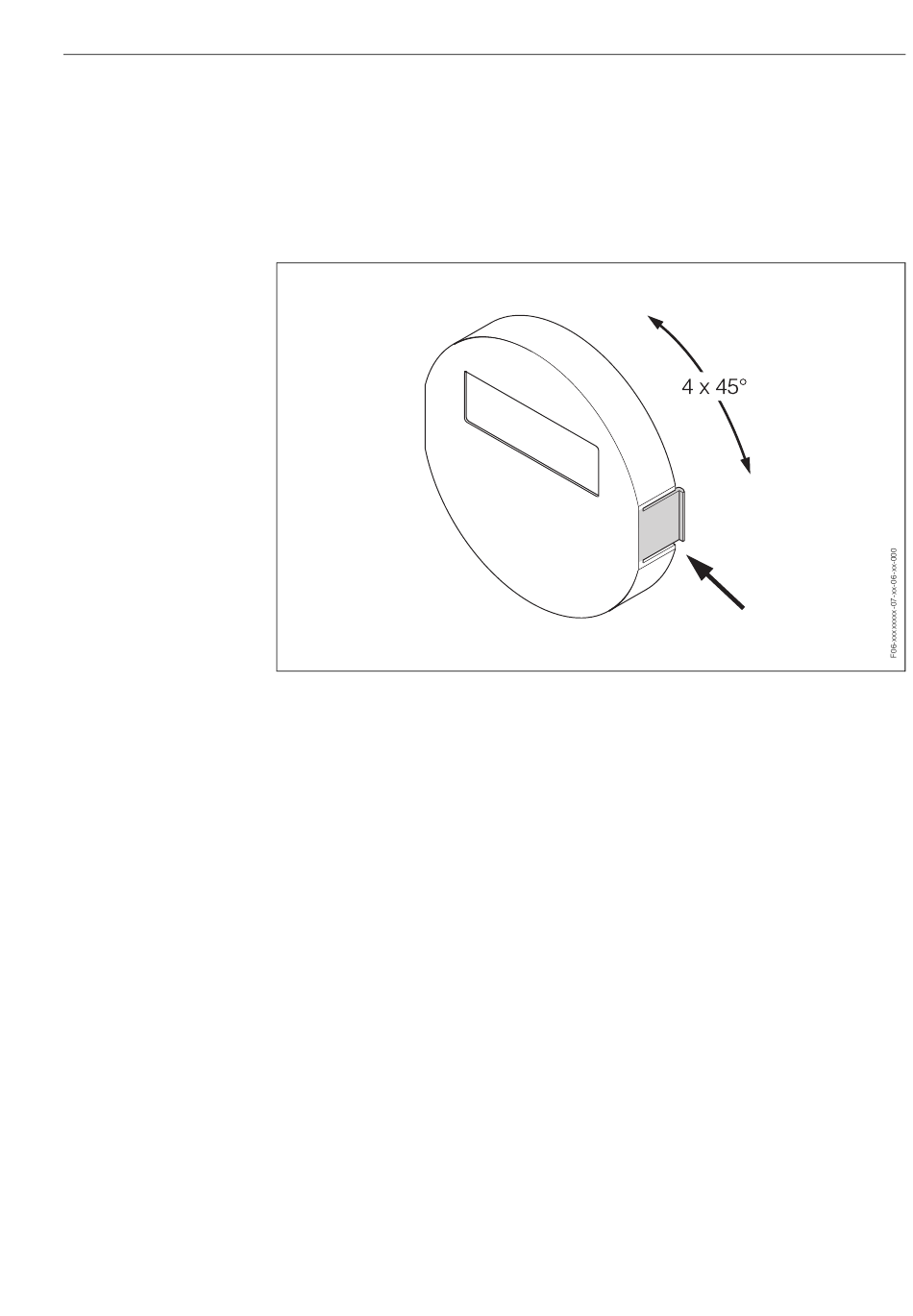

Abb. 25: Drehen der Vor-Ort-Anzeige (Feldgehäuse)
3 Montage
43
