Einsatz
Zugriff auf das System SLIO > Easy Maintenance

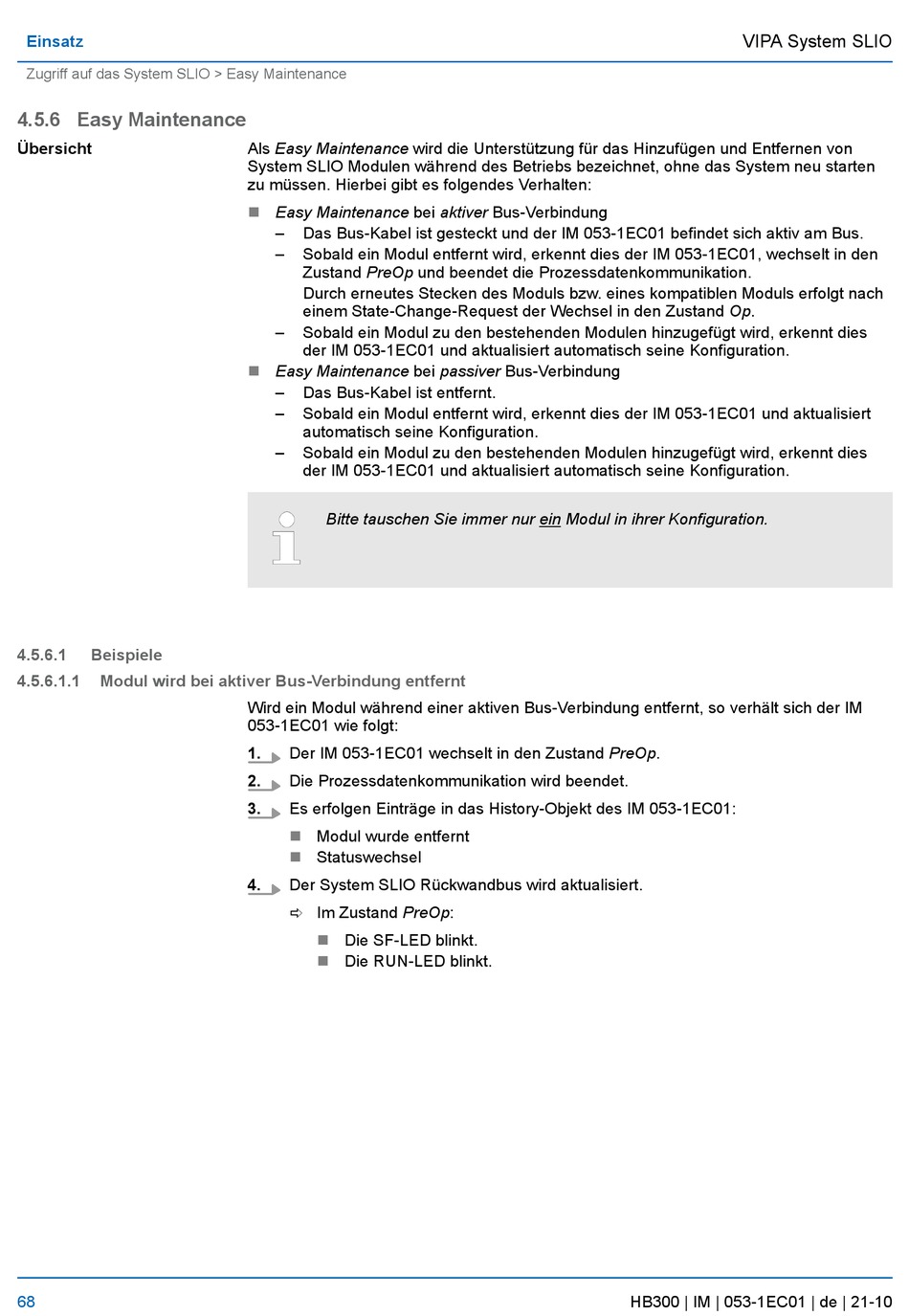

4.5.6 Easy Maintenance
Übersicht
4.5.6.1
Beispiele
4.5.6.1.1
Modul wird bei aktiver Bus-Verbindung entfernt
68
Als Easy Maintenance wird die Unterstützung für das Hinzufügen und Entfernen von
System SLIO Modulen während des Betriebs bezeichnet, ohne das System neu starten
zu müssen. Hierbei gibt es folgendes Verhalten:
n
Easy Maintenance bei aktiver Bus-Verbindung
–
Das Bus-Kabel ist gesteckt und der IM 053-1EC01 befindet sich aktiv am Bus.
–
Sobald ein Modul entfernt wird, erkennt dies der IM 053-1EC01, wechselt in den
Zustand PreOp und beendet die Prozessdatenkommunikation.
Durch erneutes Stecken des Moduls bzw. eines kompatiblen Moduls erfolgt nach
einem State-Change-Request der Wechsel in den Zustand Op.
–
Sobald ein Modul zu den bestehenden Modulen hinzugefügt wird, erkennt dies
der IM 053-1EC01 und aktualisiert automatisch seine Konfiguration.
n
Easy Maintenance bei passiver Bus-Verbindung
–
Das Bus-Kabel ist entfernt.
–
Sobald ein Modul entfernt wird, erkennt dies der IM 053-1EC01 und aktualisiert
automatisch seine Konfiguration.
–
Sobald ein Modul zu den bestehenden Modulen hinzugefügt wird, erkennt dies
der IM 053-1EC01 und aktualisiert automatisch seine Konfiguration.
Bitte tauschen Sie immer nur ein Modul in ihrer Konfiguration.
Wird ein Modul während einer aktiven Bus-Verbindung entfernt, so verhält sich der IM
053-1EC01 wie folgt:
1.
Der IM 053-1EC01 wechselt in den Zustand PreOp.
2.
Die Prozessdatenkommunikation wird beendet.
3.
Es erfolgen Einträge in das History-Objekt des IM 053-1EC01:
n
Modul wurde entfernt
n
Statuswechsel
4.
Der System SLIO Rückwandbus wird aktualisiert.
ð Im Zustand PreOp:
n
Die SF-LED blinkt.
n
Die RUN-LED blinkt.
VIPA System SLIO
HB300 | IM | 053-1EC01 | de | 21-10
