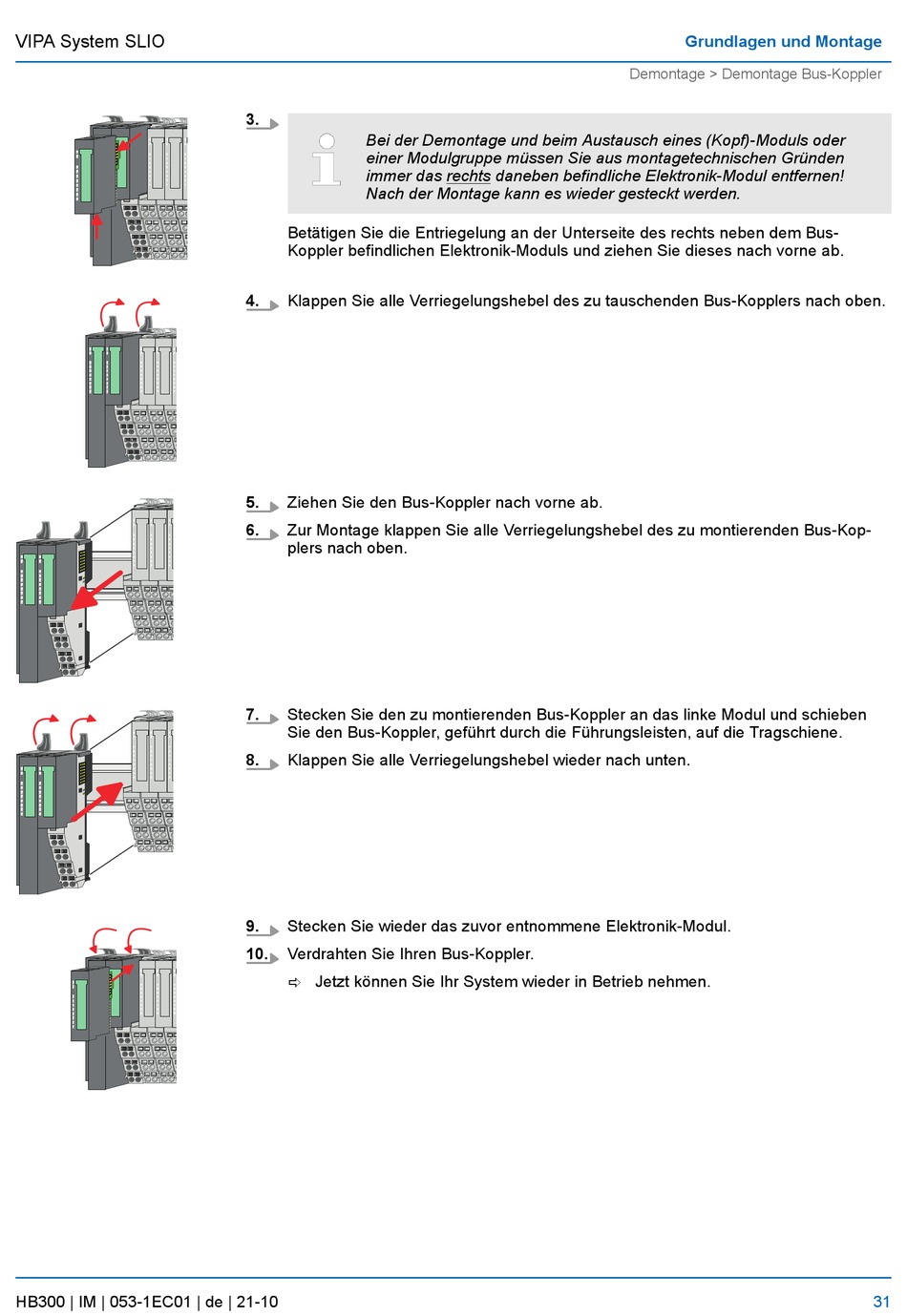

3.
Bei der Demontage und beim Austausch eines (Kopf)-Moduls oder
einer Modulgruppe müssen Sie aus montagetechnischen Gründen
immer das rechts daneben befindliche Elektronik-Modul entfernen!
Nach der Montage kann es wieder gesteckt werden.
Betätigen Sie die Entriegelung an der Unterseite des rechts neben dem Bus-
Koppler befindlichen Elektronik-Moduls und ziehen Sie dieses nach vorne ab.
4. Klappen Sie alle Verriegelungshebel des zu tauschenden Bus-Kopplers nach oben.
5. Ziehen Sie den Bus-Koppler nach vorne ab.
6. Zur Montage klappen Sie alle Verriegelungshebel des zu montierenden Bus-Kop-
plers nach oben.
7. Stecken Sie den zu montierenden Bus-Koppler an das linke Modul und schieben
Sie den Bus-Koppler, geführt durch die Führungsleisten, auf die Tragschiene.
8. Klappen Sie alle Verriegelungshebel wieder nach unten.
9. Stecken Sie wieder das zuvor entnommene Elektronik-Modul.
10. Verdrahten Sie Ihren Bus-Koppler.
ð Jetzt können Sie Ihr System wieder in Betrieb nehmen.
