VIPA System SLIO

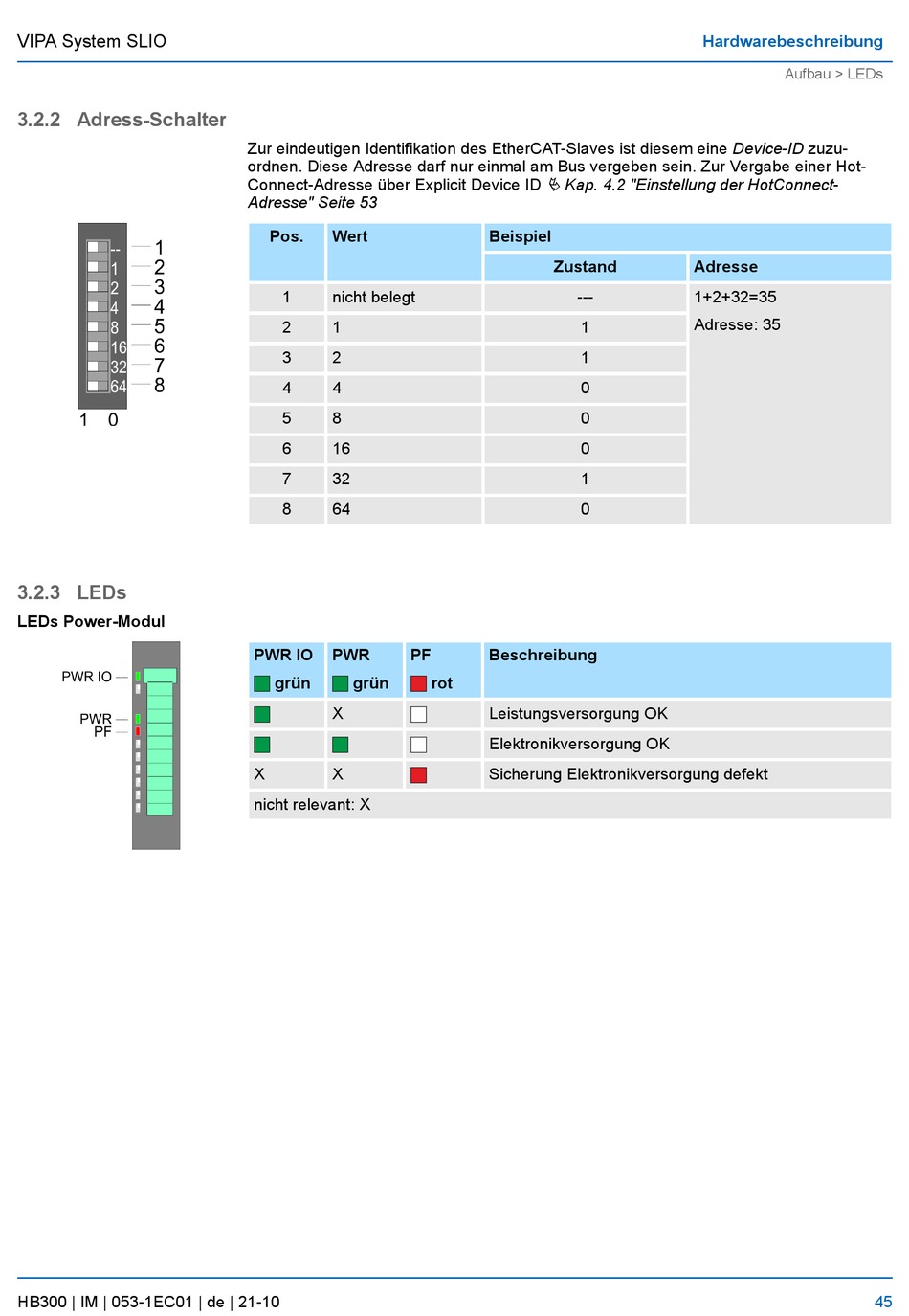

3.2.2 Adress-Schalter
3.2.3 LEDs
LEDs Power-Modul
HB300 | IM | 053-1EC01 | de | 21-10
Zur eindeutigen Identifikation des EtherCAT-Slaves ist diesem eine Device-ID zuzu-
ordnen. Diese Adresse darf nur einmal am Bus vergeben sein. Zur Vergabe einer Hot-
Connect-Adresse über Explicit Device ID
Adresse" Seite 53
Pos.
Wert
1
nicht belegt
2
1
3
2
4
4
5
8
6
16
7
32
8
64
PWR IO
PWR
PF
grün
grün
X
X
X
nicht relevant: X
Ä Kap. 4.2 "Einstellung der HotConnect-
Beispiel
Zustand
---
1
1
0
0
0
1
0
Beschreibung
rot
Leistungsversorgung OK
Elektronikversorgung OK
Sicherung Elektronikversorgung defekt
Hardwarebeschreibung
Aufbau > LEDs
Adresse
1+2+32=35
Adresse: 35
45
