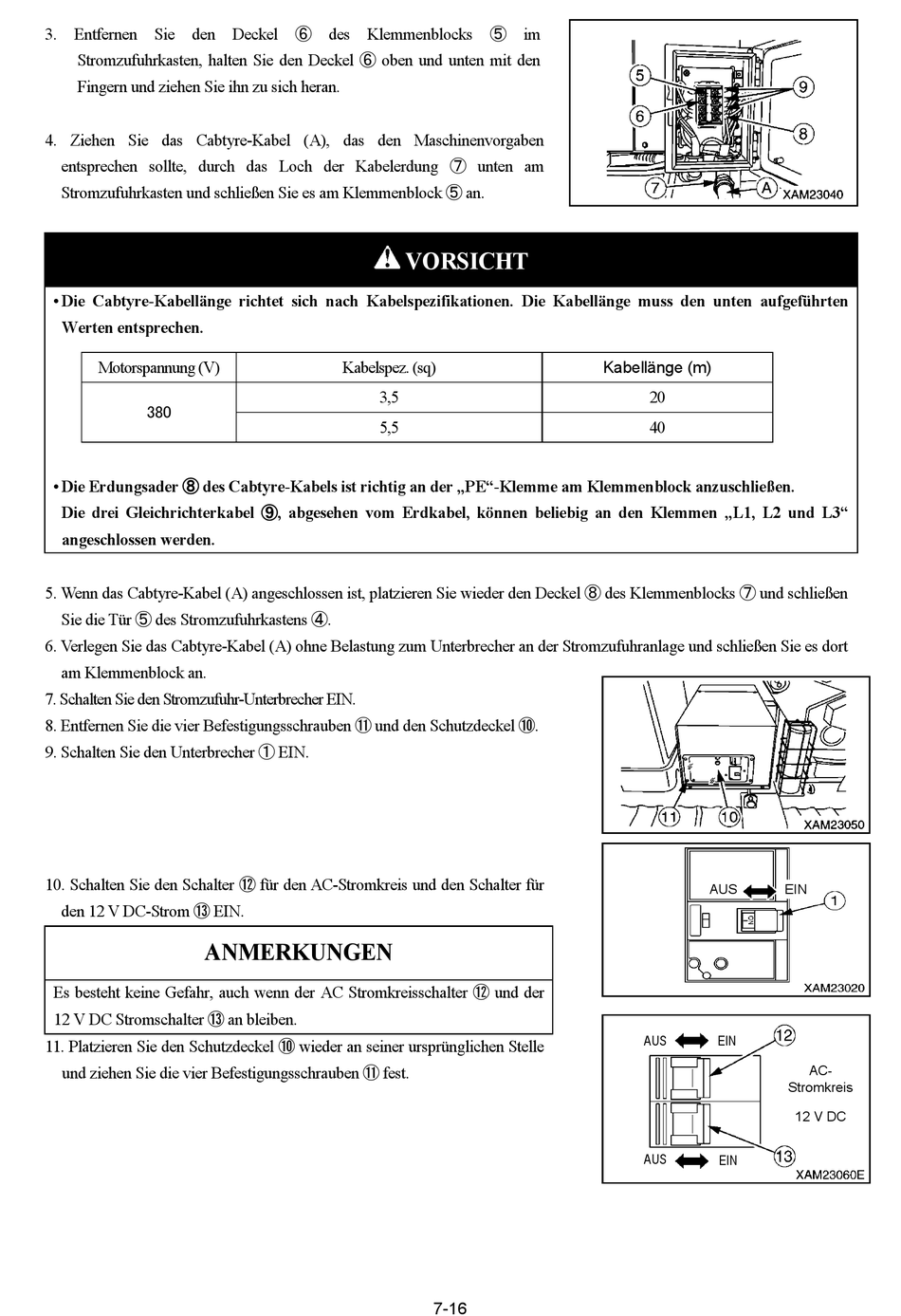

Maeda MC-305C-2 Betriebshandbuch Seite 303

3. Entfernen Sie den Deckel ⑥ des Klemmenblocks ⑤ im
Stromzufuhrkasten, halten Sie den Deckel ⑥ oben und unten mit den
Fingern und ziehen Sie ihn zu sich heran.
4. Ziehen Sie das Cabtyre-Kabel (A), das den Maschinenvorgaben
entsprechen sollte, durch das Loch der Kabelerdung ⑦ unten am
Stromzufuhrkasten und schließen Sie es am Klemmenblock ⑤ an.
• Die Cabtyre-Kabellänge richtet sich nach Kabelspezifikationen. Die Kabellänge muss den unten aufgeführten
Werten entsprechen.
Motorspannung (V)
380
• Die Erdungsader ⑧ des Cabtyre-Kabels ist richtig an der „PE"-Klemme am Klemmenblock anzuschließen.
Die drei Gleichrichterkabel ⑨, abgesehen vom Erdkabel, können beliebig an den Klemmen „L1, L2 und L3"
angeschlossen werden.
5. Wenn das Cabtyre-Kabel (A) angeschlossen ist, platzieren Sie wieder den Deckel ⑧ des Klemmenblocks ⑦ und schließen
Sie die Tür ⑤ des Stromzufuhrkastens ④.
6. Verlegen Sie das Cabtyre-Kabel (A) ohne Belastung zum Unterbrecher an der Stromzufuhranlage und schließen Sie es dort
am Klemmenblock an.
7. Schalten Sie den Stromzufuhr-Unterbrecher EIN.
8. Entfernen Sie die vier Befestigungsschrauben ⑪ und den Schutzdeckel ⑩.
9. Schalten Sie den Unterbrecher ① EIN.
10. Schalten Sie den Schalter ⑫ für den AC-Stromkreis und den Schalter für
den 12 V DC-Strom ⑬ EIN.
ANMERKUNGEN
Es besteht keine Gefahr, auch wenn der AC Stromkreisschalter ⑫ und der
12 V DC Stromschalter ⑬ an bleiben.
11. Platzieren Sie den Schutzdeckel ⑩ wieder an seiner ursprünglichen Stelle
und ziehen Sie die vier Befestigungsschrauben ⑪ fest.
VORSICHT
Kabelspez. (sq)
3,5
5,5
7-16
Kabellänge (m)
20
40
AUS
AUS EIN
AUS
EIN
EIN
AC-
Stromkreis
12 V DC
