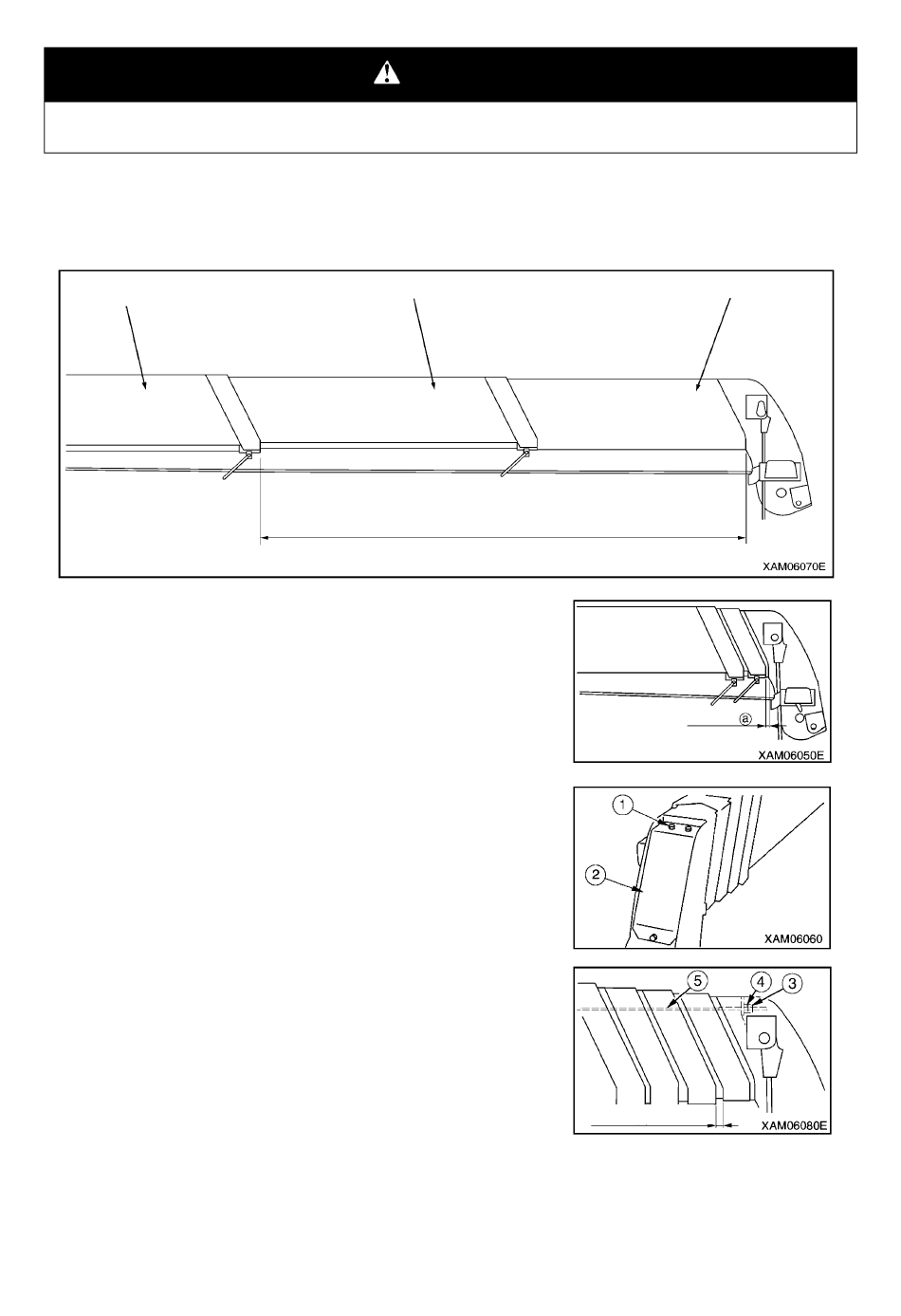

Maeda MC-305C-2 Betriebshandbuch Seite 198

[EINSTELLUNG DES AUSLEGER-TELESKOPDRAHTSEILS]
Die Drahtseile müssen mit der richtigen Spannung eingestellt sein.
An dieser Maschine werden je ein Ausleger-Ausfahrdrahtseil (1 Stück) und Einzugsdrahtseil (1 Stück) verwendet.
Diese Drahtseile müssen gemäß dem vorgegebenen Verfahren eingestellt werden. Stellen Sie die Drahtseile nach dem
folgenden Verfahren ein:
1. Wenn die Ausleger horizontal eingezogen sind, fahren Sie sie um ca. 2 m aus.
Ausleger Nr. 3
2. Ziehen Sie die Ausleger vollkommen ein. Das Einziehen muss langsam
erfolgen.
Messen Sie den Spielraum (a), um Folgendes auf korrekte Einstellung zu
prüfen:
• Wenn der Spielraum 5 mm oder mehr beträgt, stellen Sie das
Einzugsseil ⑤ für Ausleger 5 ein.
• Wenn kein Spielraum besteht, stellen Sie das Drahtseil nach Abschnitt
5 „Einstellung des Ausfahrdrahtseils ⑧ von Ausleger Nr. 5" ein.
3. Entfernen Sie die drei Befestigungsbolzen ① am Auslegerende und
entfernen Sie die Abdeckung ②.
Wenn sich im Drahtseil ein Durchhang befindet, stellen Sie das Drahtseil
nach Abschnitt „Drahtseileinstellung" ein.
4. Einstellung des Einzugsdrahtseils ⑤ für Ausleger 5.
(1) Lösen Sie die Kontermutter ③, dann drehen Sie die Einstellmutter
④ gleichmäßig in die Richtung, in welcher das Einzugsdrahtseil ⑤
straff wird (im Uhrzeigersinn), bis der Spielraum a Null ist.
(2) Wenn das Einzugsdrahtseil nach Schritten 1 und 2 weiterhin durchhängt
oder der Spielraum 5 mm oder mehr beträgt, muss nachgestellt werden.
VORSICHT
Ausleger Nr. 4
über 2 m
4-20
Ausleger Nr. 5
Spielraum
Spielraum (a): unter 5 mm
