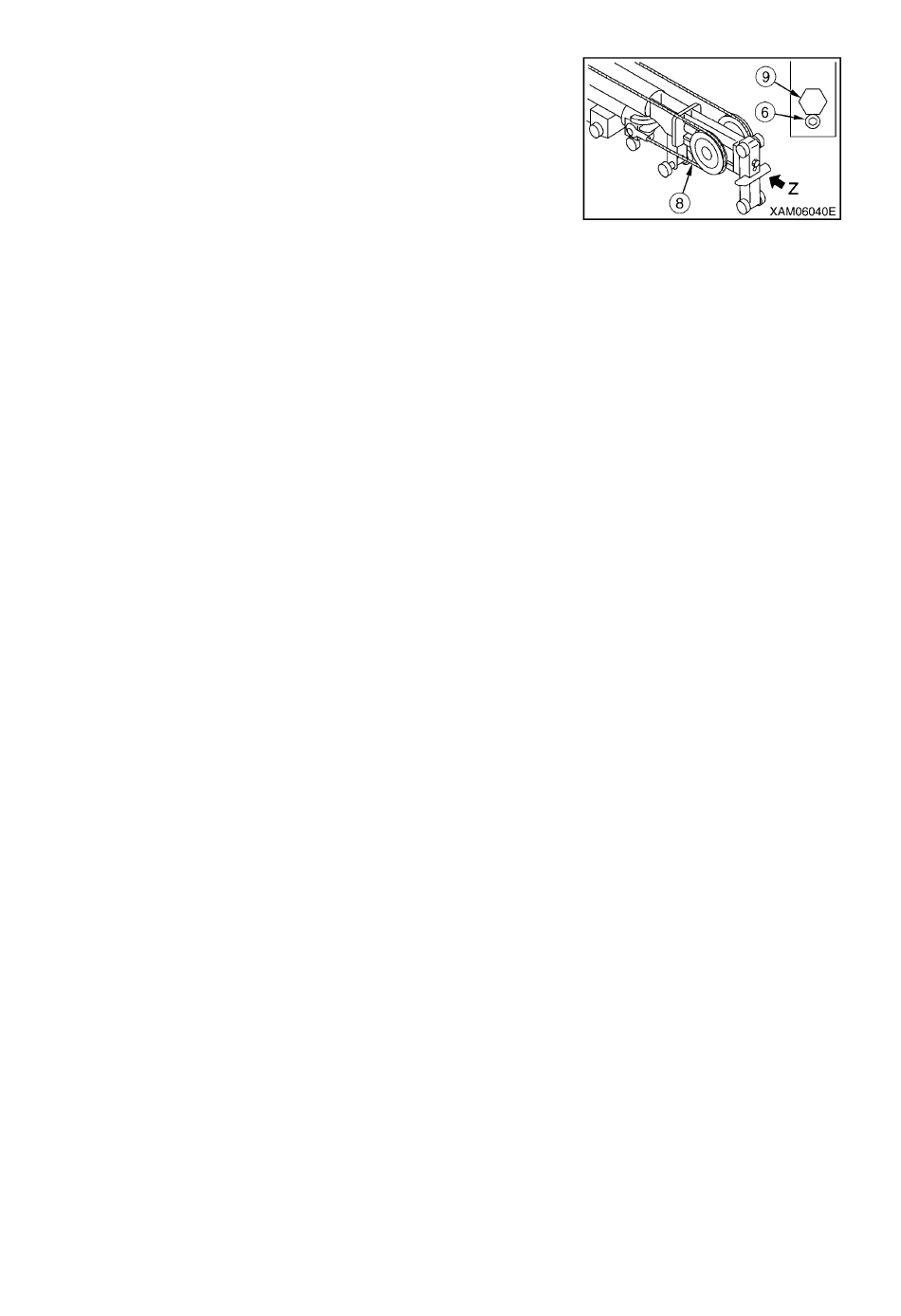

5. Einstellung des Ausfahrdrahtseils ⑧ für Ausleger 5
(1) Entfernen Sie den Verriegelbolzen ⑥. Drehen Sie den
Einstellbolzen ⑨ in der Richtung, in welcher das Ausfahrdrahtseil
⑧ von Ausleger Nr. 5 straff wird (im Uhrzeigersinn), bis das Seil
kurz vor dem Ausfahren von Ausleger Nr. 5 ist.
(2) Ziehen Sie beide Einstellmuttern ④ des Einzugsdrahtseils ⑤ von
Ausleger Nr. 5 je um zwei Drehungen fest.
(3) Ziehen Sie die Kontermutter ③ auf der Einstellmutter ④ des
Einzugsseils ⑤ für Ausleger 5 fest.
(4) Ziehen Sie beide Einstellbolzen ⑨ des Ausfahrdrahtseils ⑧ von
Ausleger Nr. 5 fest und sichern Sie es mit Verriegelbolzen ⑥.
6. Nach der Einstellung montieren Sie wieder die Abdeckung ② am
Auslegerende und befestigen sie mit den drei Befestigungsbolzen ①.
4-21
Ansicht Z
