Maeda MK1 -1033C-1 Betriebshandbuch Seite 340

• Wenn nur für eine kurze Zeit eingeklappt werden soll und die
Winde demnächst wieder verwendet wird.
6. Die entfernte Schraube (1) und die Federscheibe (2) im
Hakenblock und den Stift (3) des Seilschlosses am
Seilschloss installieren.

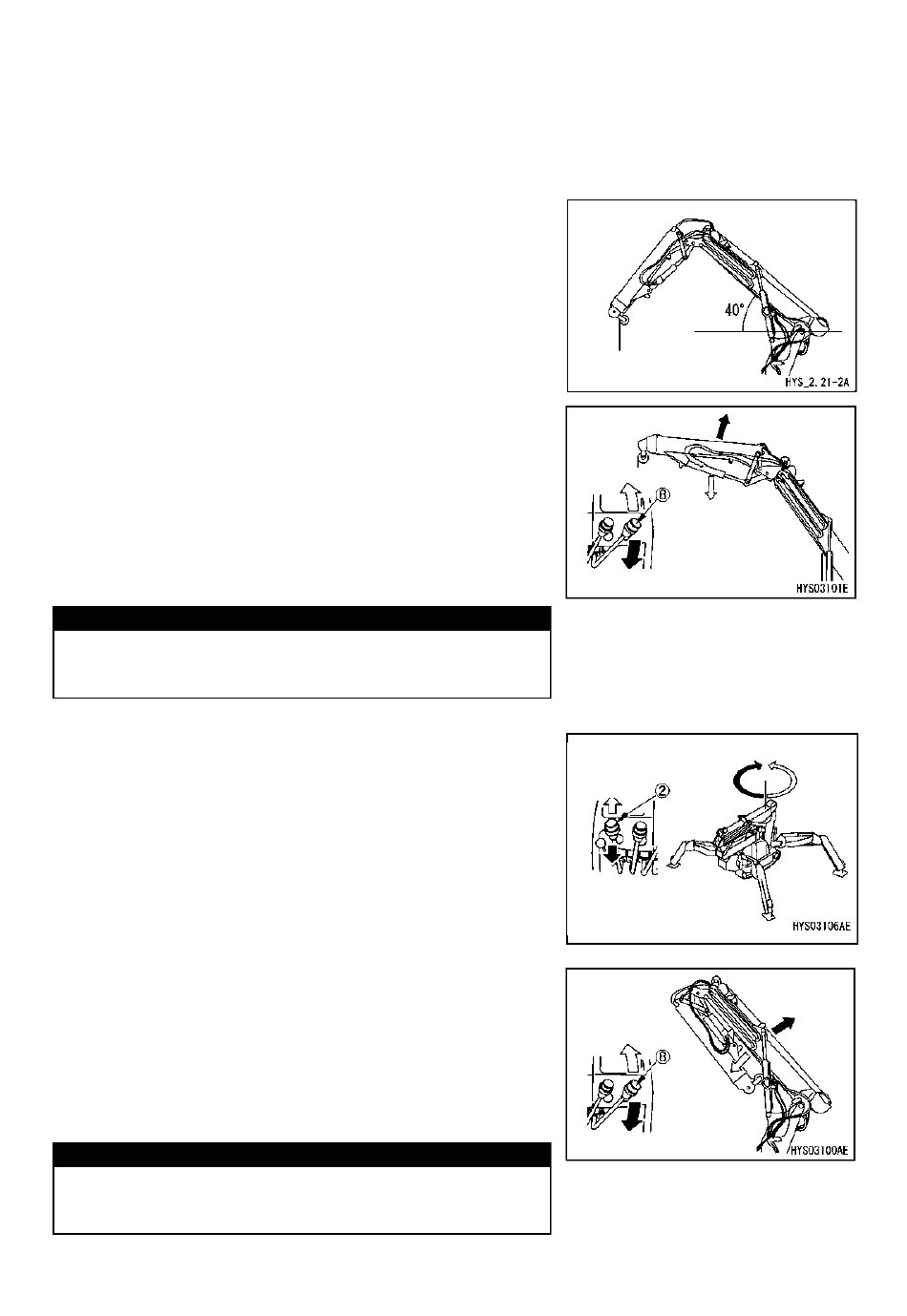

7. Ausleger um 40° oder mehr heben.
8. Wahlschalter Auslegerverlängerung am Monitor drücken,
um die Auslegerverlängerung zu wählen. (Der Kreis links
von "Auslegerverlängerung" wird grün).
Kipphebel des Auslegers/der Auslegerverlängerung (8) auf
"SENKEN" stellen (nach vorn drücken), so dass die
Auslegerverlängerung nicht mit der Maschine kollidiert und
auf eine Position senken, in der die Auslegerverlängerung
stoppt.
Das Seilschloss und den Endabschaltersensor von Hand
führen, so dass diese nirgendwo anschlagen.
Immer dicke Lederhandschuhe tragen.
9. Schwenkhebel (2)
Uhrzeigersinn" oder "In Uhrzeigersinn" stellen, so dass der
Ausleger bis zur Mitte der Maschine schwenkt. Wird der
Ausleger in eine andere Richtung gebracht, kann er
höchstens bis auf 40° gesenkt werden, um eine Kollision mit
dem Fahrhebel zu vermeiden.
10. Ausleger-Wahlschalter am Monitor drücken, um den
Ausleger zu wählen. (Der Kreis links von "Ausleger" wird
grün).
Kipphebel des Auslegers/der Auslegerverlängerung (8) auf
"SENKEN" stellen (nach vorn drücken), so dass die
Auslegerverlängerung auf eine Position gesenkt wird, in der
der Ausleger stoppt.
Das Seilschloss und den Endabschaltersensor von Hand
führen, so dass diese nirgendwo anschlagen.
Immer dicke Lederhandschuhe tragen.
VORSICHT
in die Schwenkrichtung
VORSICHT
Senken
Hochwinden
"Gegen
Nach links
schwenken
Nach rechts
schwenken
Senken
Hochwinden
8-17
