Maeda MK1 -1033C-1 Betriebshandbuch Seite 204

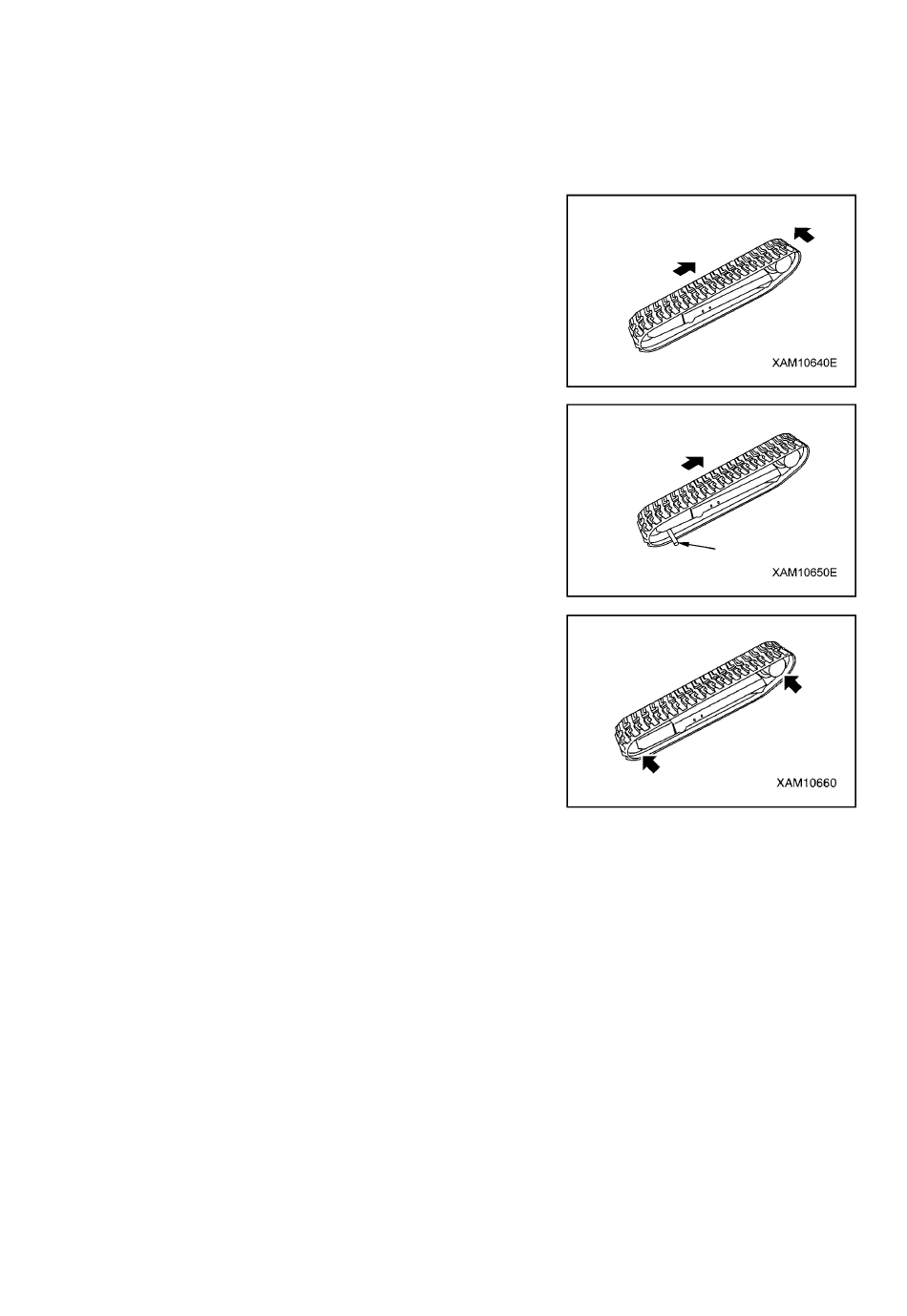

[GUMMIKETTE AUFZIEHEN]
• Eine Fettpistole verwenden.
• Ein Stahlrohr verwenden.
1. Siehe "BEDIENUNG 2.12 EINSTELLUNG DER STÜTZEN",
um die Stützen aufzusetzen und die Maschine ca. 80 mm über
den Boden zu heben.
2. Wenn die Gummikette auf dem Ritzel sitzt, die Raupenkette
auf das Leitrad setzen.
3. Ritzel nach hinten drehen und Gummikette aufziehen, um die
Drehung zu stoppen.
4. Stahlrohr in die Gummikette stecken und das Ritzel erneut
drehen, um die Raupenkette richtig auf das Laufrad zu setzen.
5. Drehung stoppen und prüfen, ob die Gummikette richtig auf
dem Ritzel und dem Laufrad sitzt.
6. Siehe "BEDIENUNG 2.1.3 NACH DEM MOTORSTART
PRÜFEN [1] SPANNUNG DER GUMMIKETTEN
PRÜFEN/EINSTELLEN", um die Spannung der Gummiketten
einzustellen.
7. Prüfen, ob die Gummikette, das Ritzel und das Laufrad richtig
ineinandergreifen und die Spannung korrekt ist.
8. Siehe "BEDIENUNG 2.21 EINKLAPPEN DER STÜTZEN", um
die Stützen einzuklappen und die Maschine auf den Boden zu
senken.
4-16
Drehrichtung
Drehrichtung
Stahlrohr
