• Beim Umschalten "von Fixierter Haken" auf "Scherleine 1-fach"
7. Siehe "BEDIENUNG 2.14 KRANPOSITION
DES KRANBETRIEBS", um den Ausleger und die
Auslegerverlängerung in eine horizontale Stellung zu
bringen.
ANMERKUNGEN
Falls erforderlich, die Auslegerverlängerung senken, um die Arbeit
zu erleichtern.
8. Fixierten Haken entfernen.

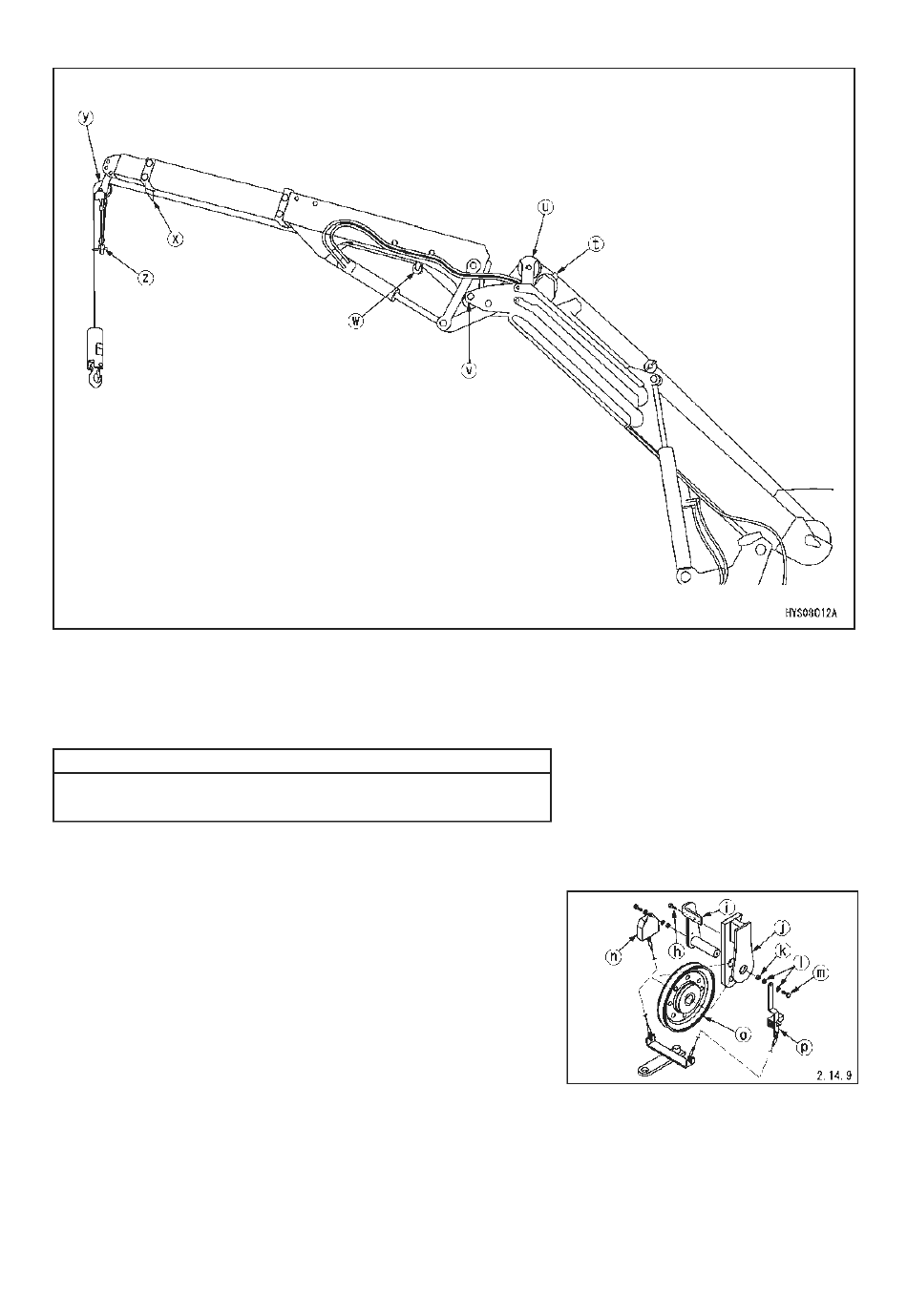

9. Eine Lastscheibe und einen Endabschaltersensor an der
Spitze der Auslegerverlängerung installieren, wie auf der
Abbildung rechts gezeigt.
(h) Schraube
(i) Stift
(j) Kopf
(k) Mutter
(l) Flache Unterlegscheibe
(m) Schraube
(n) Endabschaltersensor
(o) Lastscheibe
(p) Platte
* So installieren, dass der Endabschaltersensor (n) und die
Platte (p) sich leichtgängig bewegen lassen.
