Maeda MK1 -1033C-1 Betriebshandbuch Seite 18

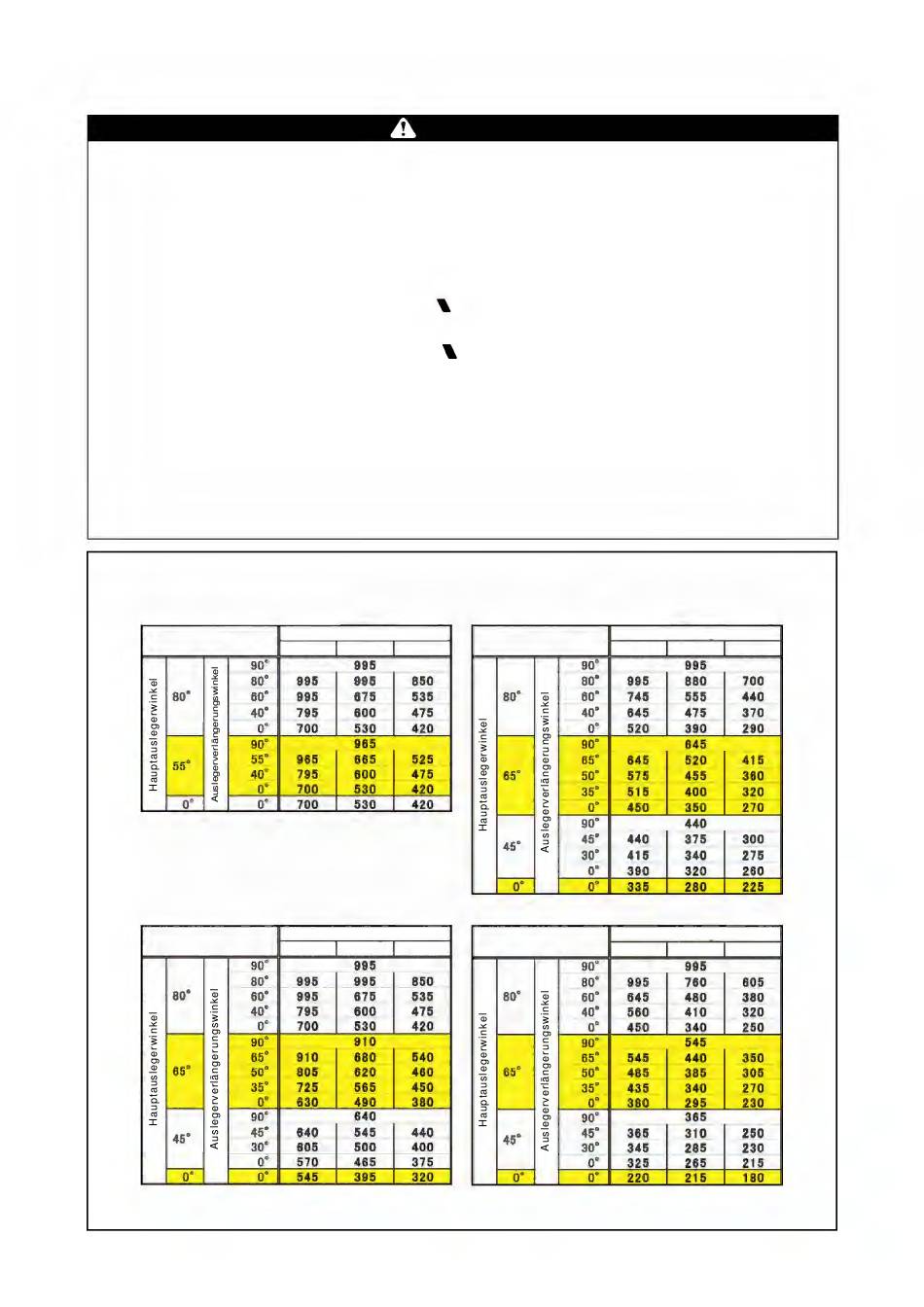

5.3 DIAGRAMM GESAMTNENNLAST
• Das Diagramm Gesamtnennlast geht von einem ebenen, harten Untergrund aus. Arbeiten auf
einem ebenen, harten Untergrund.
Je nach Einstellung der Stützen oder bei (schlechten) Bodenverhältnissen kann die Maschine
kippen. Seien Sie aufmerksam während der Arbeit.
• Das Diagramm unten basiert auf dem tatsächlichen Arbeitsradius mit Durchbiegung unter Last
und zeigt Werte, einschließlich der Masse des Hebezeugs, die beachtet werden müssen, wenn
der Kran unter Zuhilfenahme der Stützen horizontal steht. (Fixierter Haken 2 kg, Winde 1-fach
Seil Haken 20 kg)
• Wird ein zweistufiger Ausleger bis zu einer gewissen Länge ausgefahren, muss innerhalb der
Gesamtnennlast des Hauptauslegers (2) gearbeitet werden.
• Wenn eine Hälfte der ersten Markierung
Auslegers herausragt, muss innerhalb der Gesamtnennlast des Hauptauslegers (2.5)
gearbeitet werden.
• Wenn eine Hälfte der zweiten Markierung
Auslegers herausragt, muss innerhalb der Gesamtnennlast des Hauptauslegers (3) gearbeitet
werden.
• Wenn der Winkel des Hauptauslegers den Wert in der Spalte Hauptauslegerwinkel in der
Tabelle übersteigt, muss innerhalb der Gesamtnennlast des Hauptauslegerwinkels in der
nächsten Spalte gearbeitet werden.
• Wenn der Winkel der Auslegerverlängerung geringer ist als der Wert in der Tabellenspalte
Auslegerverlängerungswinkel,
Hauptauslegerwinkels angegebenen Gesamtnennlast gearbeitet werden.
• Sofern nicht die Stützen maximal ausgefahren sind, muss in Übereinstimmung mit den Werten
in der "Tabelle Gesamtnennlast mit minimal ausgefahrenen Stützen" gearbeitet werden.
• Die maximale Gesamtnennlast im Falle der Ausführung mit Winde beträgt 820 kg.
Stützenposition: MAX
Hauptausleger (1)
Hauptausleger (2)
VORSICHT
muss innerhalb
(kg)
Auslegerverlängerungsstufe
Erste Zweite Dritte
(kg)
Auslegerverlängerungsstufe
Erste Zweite Dritte
1-10
an der Auslegerseite aus der ersten Stufe des
an der Auslegerseite aus der ersten Stufe des
der in der
Hauptausleger (2.5)
Auslegerverlängerungsstufe
Erste
Hauptausleger (3)
Auslegerverlängerungsstufe
Erste
nächsten Spalte des
(kg)
Zweite Dritte
(kg)
Zweite Dritte
