Maeda MK1 -1033C-1 Betriebshandbuch Seite 152

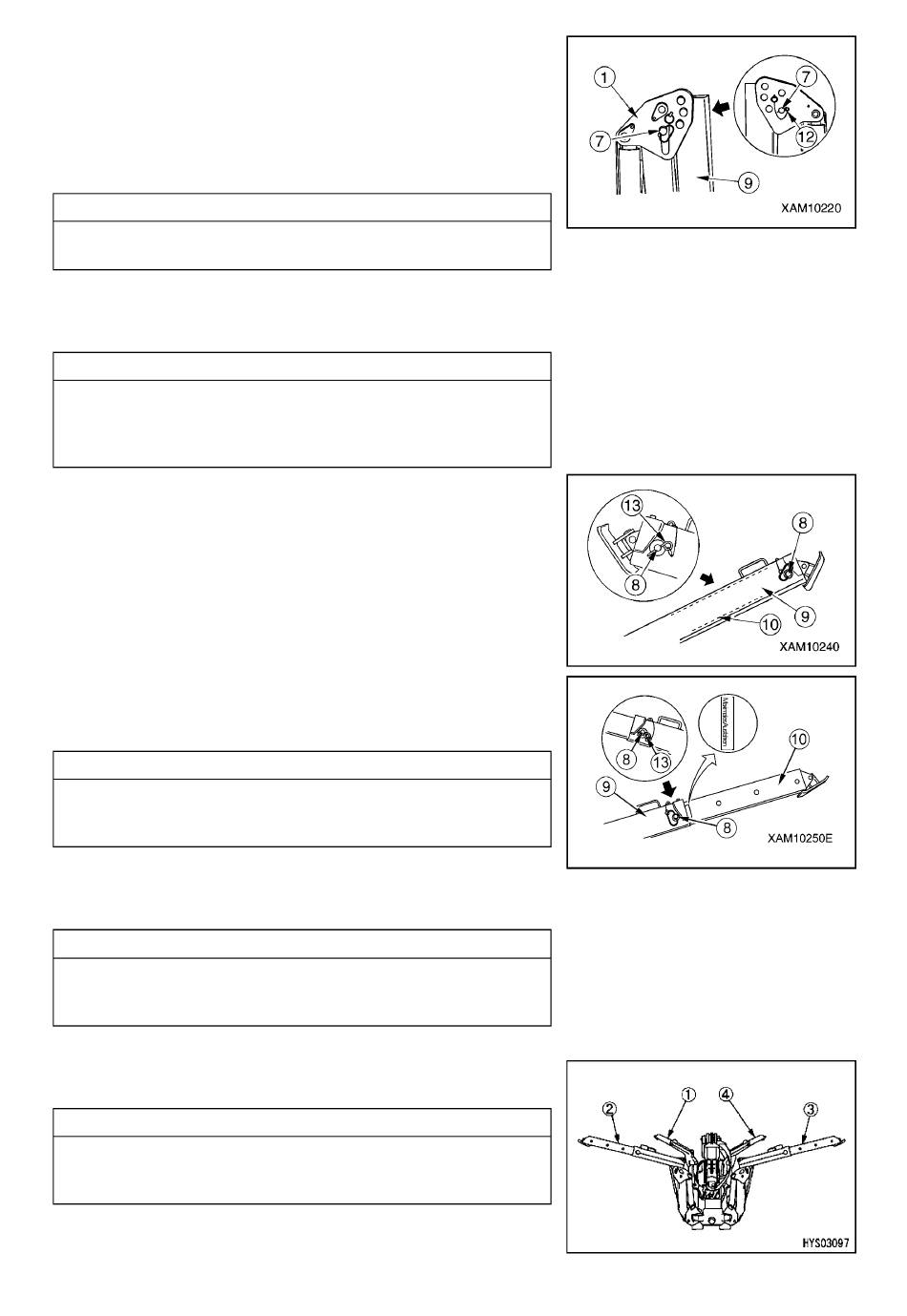

7. Schnappstift (12) aus der Spitze des Positionsstiftes (7) des
Verbindungsstückes (1) herausziehen, um den Positionsstift (7)
vollständig ziehen.
8. Oberschenkelkasten (9) heben, um das Loch im Oberschenkel (9)
auf das Loch der äußersten Position im Verbindungsstück (1) (wie
auf dem Aufkleber "MAX" angegeben), auszurichten.
ANMERKUNGEN
Die Stelle des Lochs der äußersten Position am Verbindungsstück (1)
ist auf dem Aufkleber "MAX" angegeben.
9. Positionsstift (7) in das Loch der äußersten Position des
Verbindungsstücks (1) (wie auf dem Aufkleber "MAX" angegeben)
einsetzen und am Ende mit einem Schnappstift (12) befestigen.
ANMERKUNGEN
Wenn der Positionsstift in ein anderes Loch am Verbindungsstück (1)
eingesteckt wird, an dem ein Aufkleber "MIN" für die Stützeneinstellung
angebracht ist, beschränkt sich die Kranbedienung auf die Tabelle
"Gesamtnennlast bei minimal ausgefahrenen Stützen."
10. Schnappstift (13) aus der Spitze des Positionsstiftes (8) des
Oberschenkels (9) herausziehen, um den Positionsstift (8)
entnehmen zu können.
11. Unterschenkel (10) aus dem Oberschenkel (9) herausziehen und
das Loch im Oberschenkel (9) auf das Loch der innersten
Unterschenkelposition (10) ausrichten.
ANMERKUNGEN
Das Loch der innersten Unterschenkelposition, das mit dem
Oberschenkelloch übereinstimmt, wenn ein Aufkleber "MAX" an der
Seite des Unterschenkels befestigt ist, ragt vollkommen heraus.
12. Positionsstift (8) in das Oberschenkelloch (9) einsetzen und am Ende
mit einem Schnappstift (13) befestigen.
ANMERKUNGEN
Wenn der Positionsstift in das Loch "MIN" des Unterschenkels für die
Stützeneinstellung gesteckt wird, beschränkt sich die Kranbedienung
auf die Tabelle "Gesamtnennlast bei minimal ausgefahrenen Stützen."
13. Für die anderen 3 Stützen müssen ähnliche Vorbereitungen
getroffen werden.
ANMERKUNGEN
Wenn alle oben genannten Vorbereitungen abgeschlossen sind, wird
erneut geprüft, ob jeder Positionsstift und andere Einsätze richtig
eingesteckt und mit einem Schnappstift oder ähnlich gesichert sind.
3-84
