Maeda MK1 -1033C-1 Betriebshandbuch Seite 167

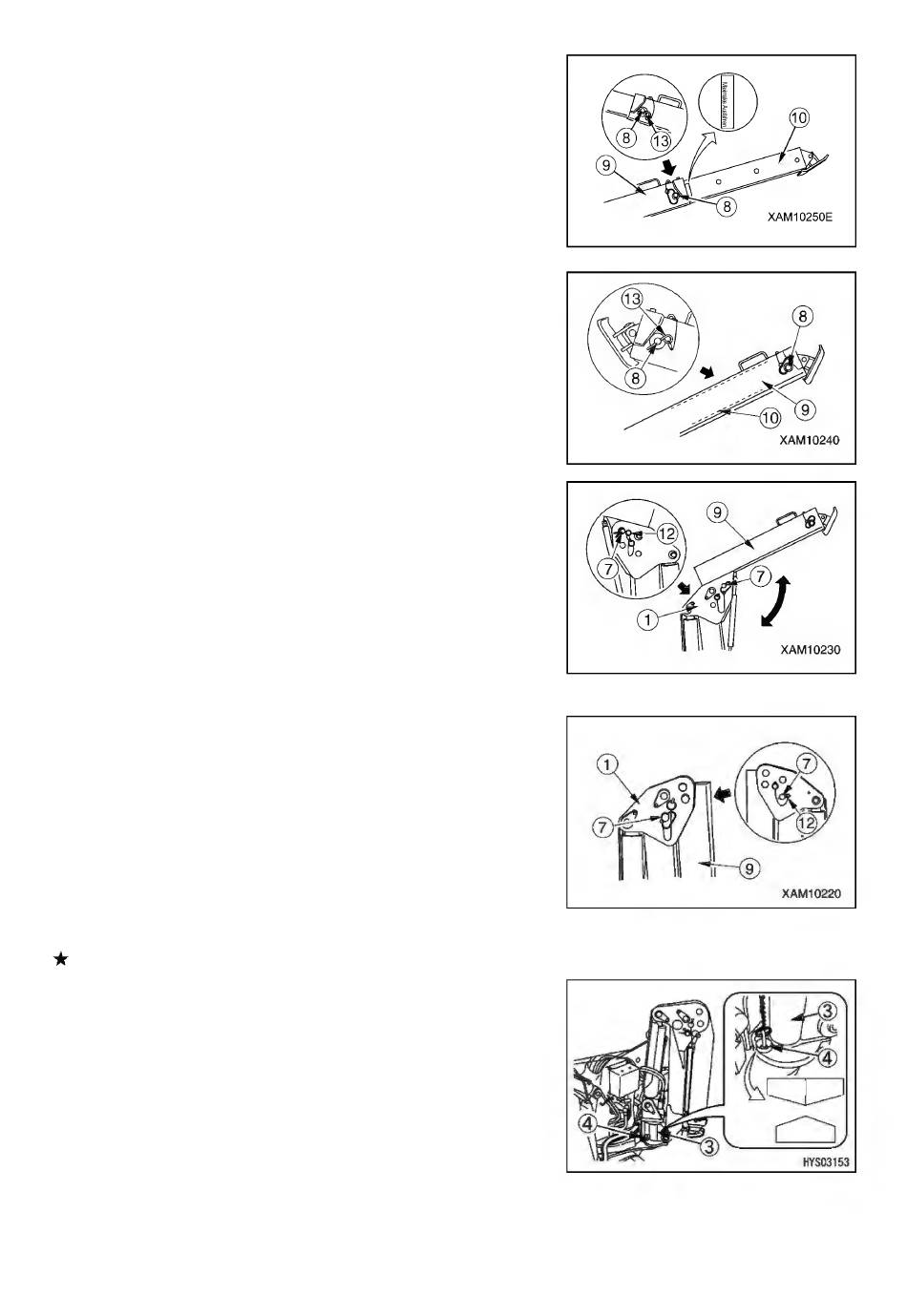

(2) AUFGABEN, DIE NACH DEM MOTORSTOPP AUSGEFÜHRT WERDEN MÜSSEN
1. Schnappstift (13) aus der Spitze des Positionsstiftes (8) des
Oberschenkels (9) herausziehen und den Positionsstift (8)
entnehmen.
2. Unterschenkel (10) in den Oberschenkel (9) drücken und das
Loch im Oberschenkel (9) auf das Loch der äußersten
Unterschenkelposition (10) ausrichten.
3. Positionsstift (8) in das Oberschenkelloch (9) einsetzen und
am Ende mit einem Schnappstift (13) befestigen.
4. Schnappstift (12) aus der Spitze des Positionsstiftes (7) des
Verbindungsstückes (1) herausziehen und den Positionsstift
(7) vollständig herausziehen.
5. Oberschenkel (9) senken, um das Loch im Oberschenkel (9)
auf das Loch der innersten Position im Verbindungsstück (1)
auszurichten.
6. Positionsstift (7) in das Loch der äußersten Position des
Verbindungsstückes (1) einsetzen und am Ende mit einem
Schnappstift (12) befestigen.
Beschreibung für "Stützen (1) und (4)"
7. Positionsstift (4) aus dem Stützendrehkranz (3) herausziehen
und den Stützendrehkranz (3) nach innen drehen.
3-99
Einklappen Standard
Standard
