1. WINDENTEILE

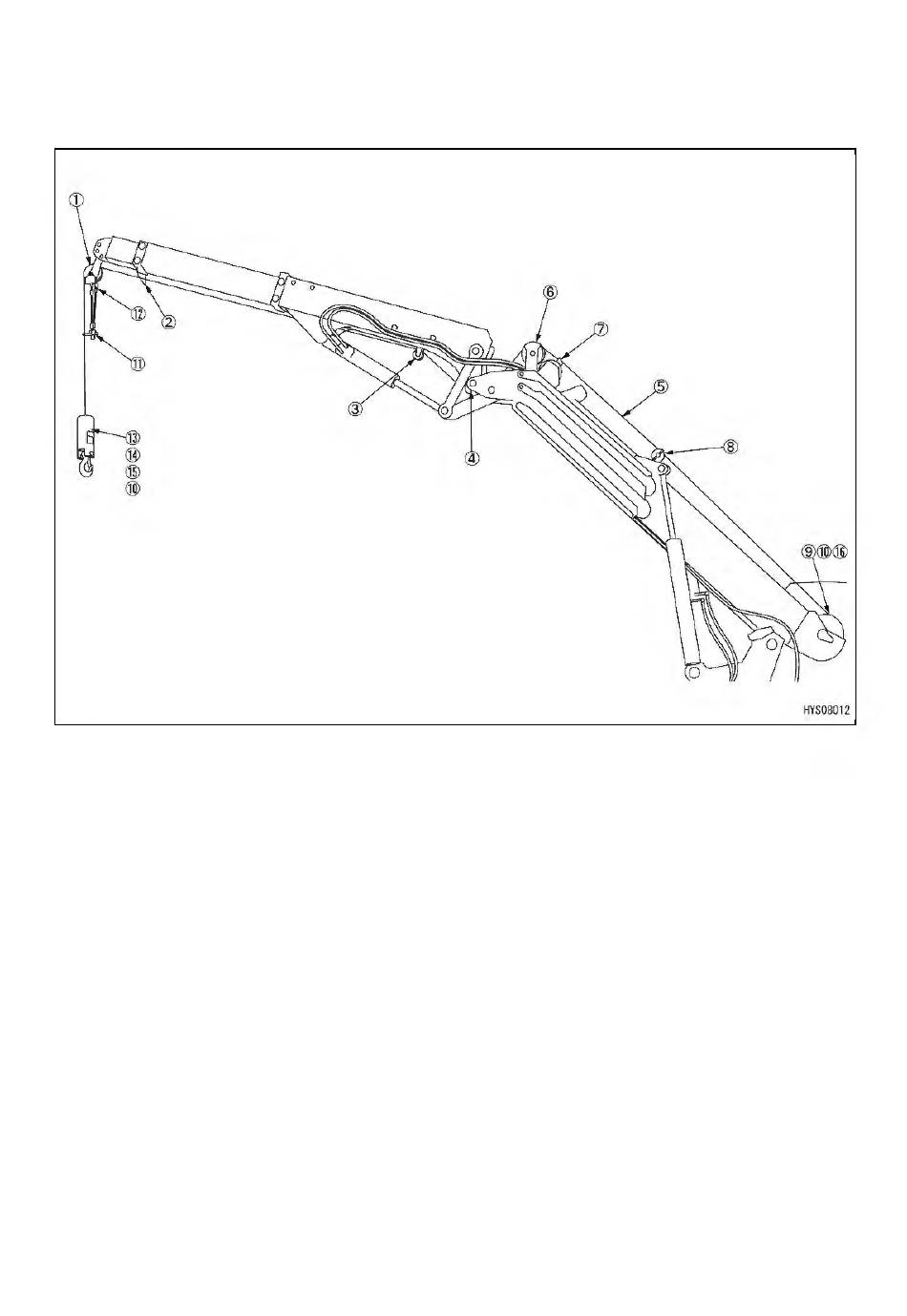

1.1 WINDENTEILE AN DER MASCHINE

(1) Lastrolle an der Spitze der Auslegerverlängerung
(2) Drahtseilführung der Auslegerverlängerung
(3) Führungsrolle der Auslegerverlängerung
(4) Umlenkrolle Auslegerverlängerung
(5) Drahtseil
(6) Rolle im oberen Teil der Auslegerspitze
(7) Oberer Teil der Auslegerspitze - Führungsrolle
(8) Oberer mittlerer Teil des Auslegers -
Führungsrolle
(9) Windentrommel
(10) Seilkeil
(11) Gewicht, um den Endabschalter zu aktivieren
(12) Endabschaltersensor
(13) Hakenblock
(14) Seilschloss
(15) Drahtseilclip
(16) Seilendabschalter um Senken zu stoppen
8-2
