Maeda MK1 -1033C-1 Betriebshandbuch Seite 151

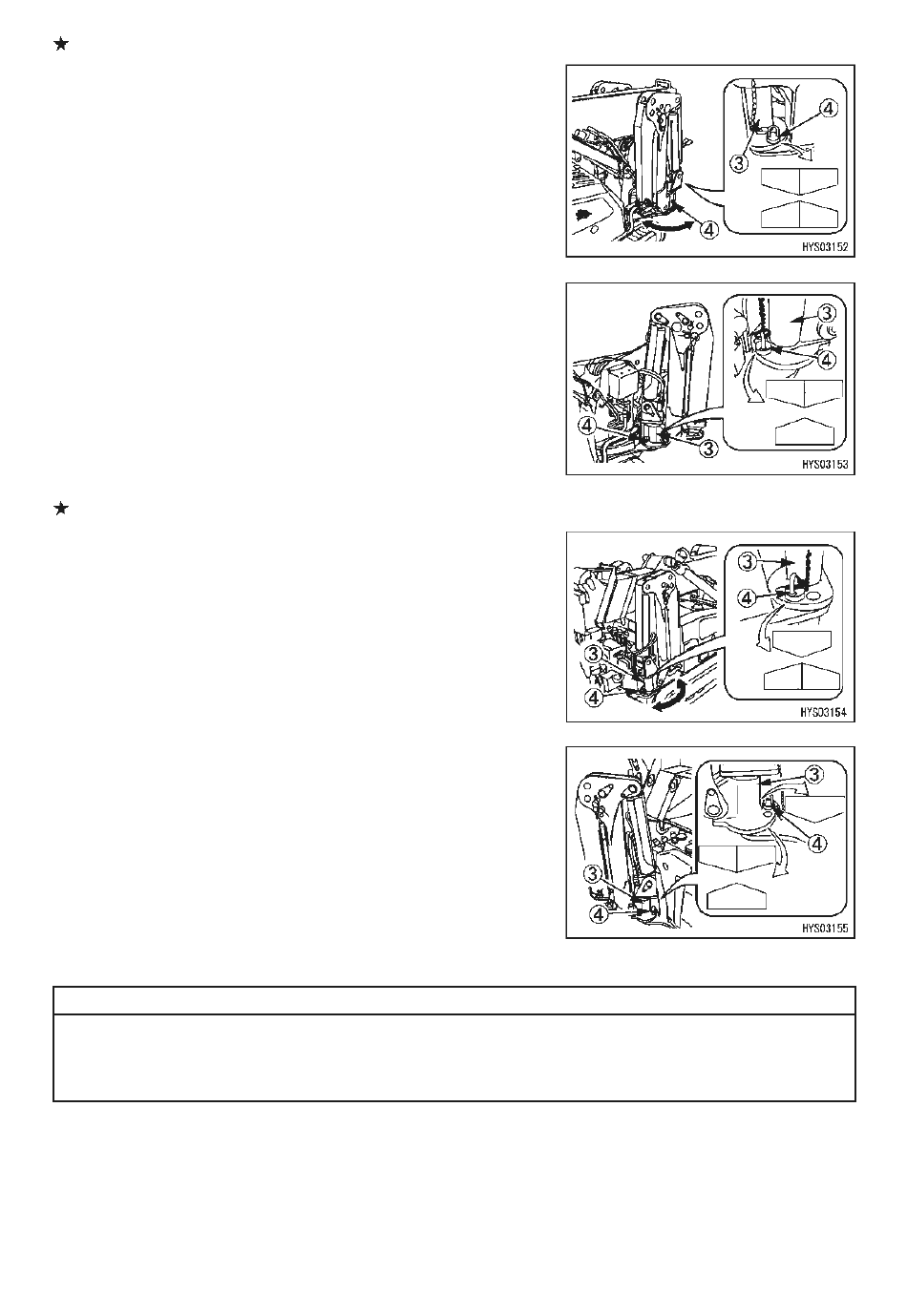

Beschreibung für "Stützen (1) und (4)"
1. Positionsstift (4) aus dem Stützendrehkranz (3) herausziehen und
den Stützendrehkranz nach außen drehen.
2. Stützendrehkranz
"Einklappen/Standard", der sich an der Seite befindet, und der
Aufkleber "Standard", der an der Seite des Rahmens fixiert ist,
aufeinander ausgerichtet sind.
3. Positionsstift (12) in das Loch des Stützendrehkranzes (1) mit
Aufkleber "Einklappen/Standard" einsetzen.
Beschreibung für "Stützen (2) und (3)"
4. Positionsstift (4) aus dem Stützendrehkranz (3) herausziehen und
den Stützendrehkranz nach außen drehen.
5. Stützendrehkranz
"Standard/Heben", der sich an der Seite des Stützendrehkranzes (3)
befindet und der Aufkleber "Standard", der an der Seite des
Rahmens fixiert ist, aufeinander ausgerichtet sind.
6. Positionsstift (12) in das Loch des Stützendrehkranzes (1) mit
Aufkleber "Standard/Heben" einsetzen.
• Jeder Positionsstift (4) ist mit einer Kette verbunden, die verhindert, dass der Stift verloren geht.
Sicherstellen, dass die Ketten nicht am Rahmen hängen bleiben oder sich ineinander schlingen. In diesem Fall
kann es passieren, dass die Positionsstifte (4) nicht vollständig bis zum Lochende im Stützendrehkranz (3)
eingesteckt sind. Eine solch instabile Situation kann dazu führen, dass der Stift leicht aus dem Loch fällt.
(3) so drehen, dass
(3) so drehen, dass
ANMERKUNGEN
der Aufkleber
der Aufkleber
3-83
Ei n kl a ppen Standard
Ei n kl a ppen Heben
Ei n kl a ppen Standard
Standard
Einklappen
Heben Ei n kl a ppen
Standard
Standard Heben
Standard
