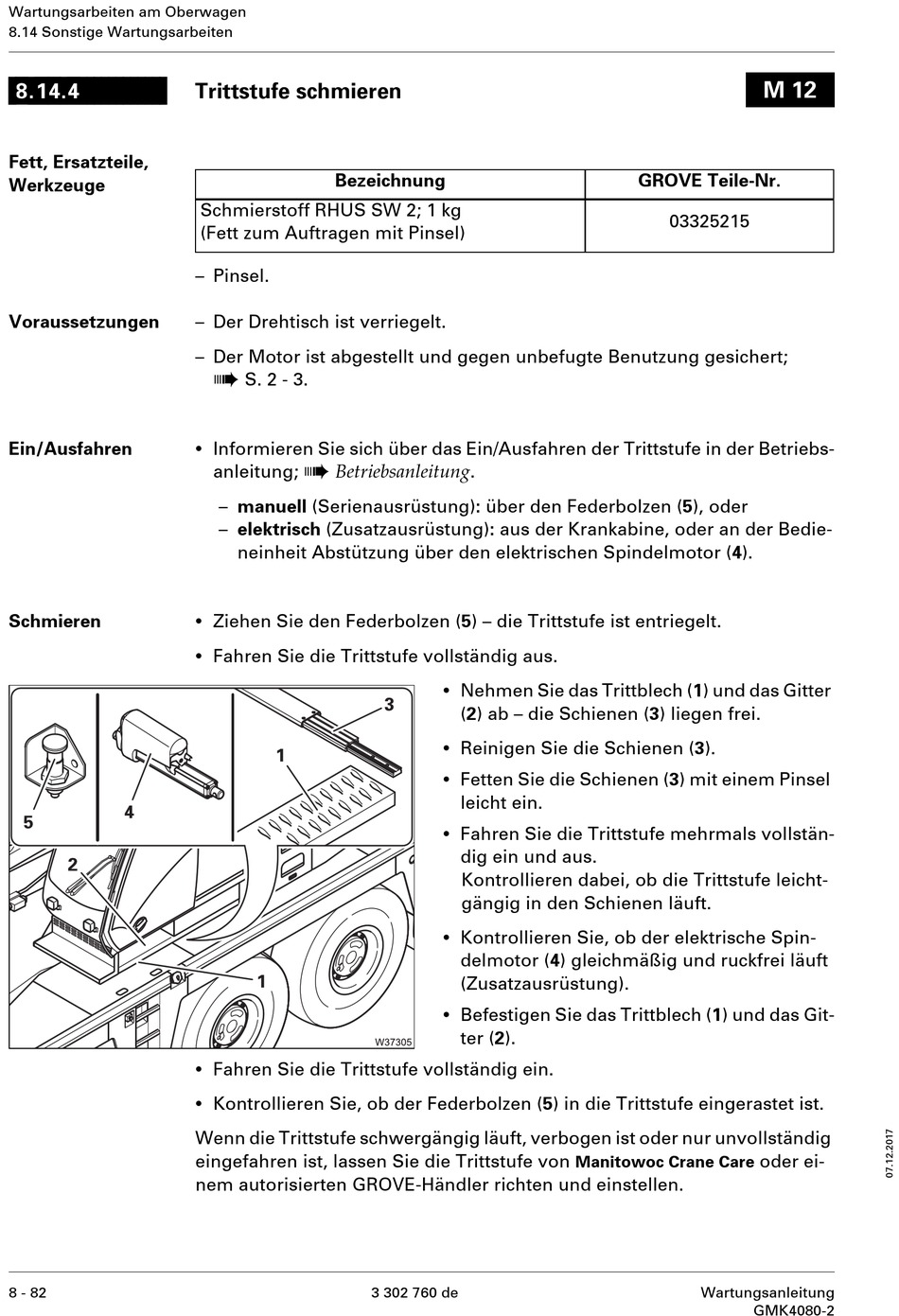

Wartungsarbeiten am Oberwagen
8.14 Sonstige Wartungsarbeiten
8.14.4
Fett, Ersatzteile,
Werkzeuge
Voraussetzungen
Ein/Ausfahren
Schmieren
8 - 82
Trittstufe schmieren
Bezeichnung
Schmierstoff RHUS SW 2; 1 kg
(Fett zum Auftragen mit Pinsel)
– Pinsel.
– Der Drehtisch ist verriegelt.
– Der Motor ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
•
Informieren Sie sich über das Ein/Ausfahren der Trittstufe in der Betriebs-
à
Betriebsanleitung .
anleitung;
– manuell (Serienausrüstung): über den Federbolzen (5), oder
– elektrisch (Zusatzausrüstung): aus der Krankabine, oder an der Bedie-
neinheit Abstützung über den elektrischen Spindelmotor (4).
•
Ziehen Sie den Federbolzen (5) – die Trittstufe ist entriegelt.
•
Fahren Sie die Trittstufe vollständig aus.
•
Fahren Sie die Trittstufe vollständig ein.
•
Kontrollieren Sie, ob der Federbolzen (5) in die Trittstufe eingerastet ist.
Wenn die Trittstufe schwergängig läuft, verbogen ist oder nur unvollständig
eingefahren ist, lassen Sie die Trittstufe von
nem autorisierten GROVE-Händler richten und einstellen.
•
Nehmen Sie das Trittblech (1) und das Gitter
(2) ab – die Schienen (3) liegen frei.
•
Reinigen Sie die Schienen (3).
•
Fetten Sie die Schienen (3) mit einem Pinsel
leicht ein.
•
Fahren Sie die Trittstufe mehrmals vollstän-
dig ein und aus.
Kontrollieren dabei, ob die Trittstufe leicht-
gängig in den Schienen läuft.
•
Kontrollieren Sie, ob der elektrische Spin-
delmotor (4) gleichmäßig und ruckfrei läuft
(Zusatzausrüstung).
•
Befestigen Sie das Trittblech (1) und das Git-
ter (2).
3 302 760 de
GROVE Teile-Nr.
03325215
Manitowoc Crane Care
Wartungsanleitung
M 12
oder ei-
GMK4080-2
