Ölproben Entnehmen - Manitowoc GMK4080-2 Wartungsanleitung

Wartungsarbeiten am Unterwagen
7.15 Hydraulikanlage
7.15.6
Intervall verkürzen
Ersatzteile und
Werkzeuge
Voraussetzungen
Entnahmeort aus-
wählen
7 - 96

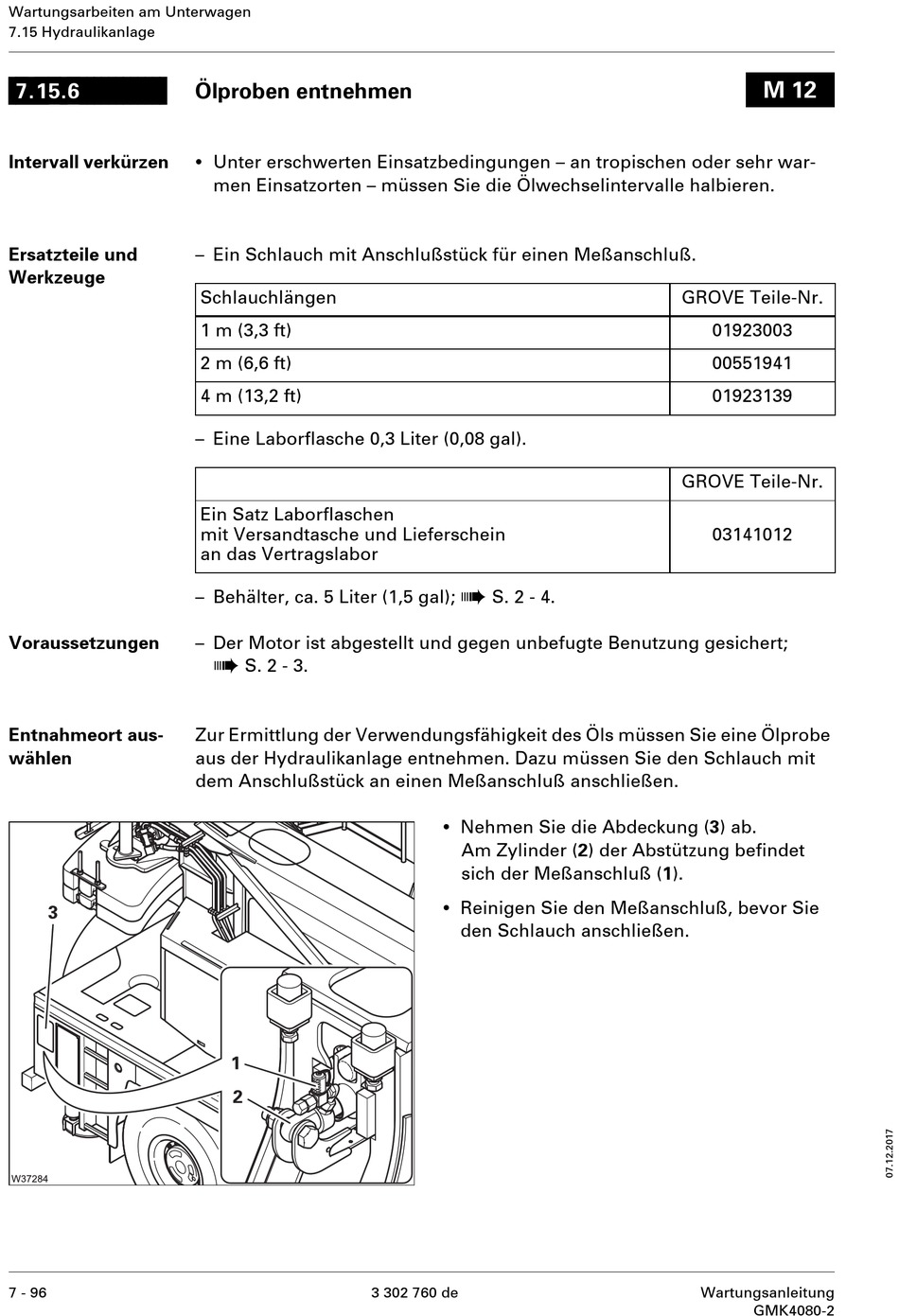

Ölproben entnehmen
•
Unter erschwerten Einsatzbedingungen – an tropischen oder sehr war-
men Einsatzorten – müssen Sie die Ölwechselintervalle halbieren.
– Ein Schlauch mit Anschlußstück für einen Meßanschluß.
Schlauchlängen
1 m (3,3 ft)
2 m (6,6 ft)
4 m (13,2 ft)
– Eine Laborflasche 0,3 Liter (0,08 gal).
Ein Satz Laborflaschen
mit Versandtasche und Lieferschein
an das Vertragslabor
– Behälter, ca. 5 Liter (1,5 gal);
– Der Motor ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
Zur Ermittlung der Verwendungsfähigkeit des Öls müssen Sie eine Ölprobe
aus der Hydraulikanlage entnehmen. Dazu müssen Sie den Schlauch mit
dem Anschlußstück an einen Meßanschluß anschließen.
à
S. 2 - 4.
•
Nehmen Sie die Abdeckung (3) ab.
Am Zylinder (2) der Abstützung befindet
sich der Meßanschluß (1).
•
Reinigen Sie den Meßanschluß, bevor Sie
den Schlauch anschließen.
3 302 760 de
M 12
GROVE Teile-Nr.
01923003
00551941
01923139
GROVE Teile-Nr.
03141012
Wartungsanleitung
GMK4080-2
