Kontrollieren
Wartungsanleitung
GMK4080-2

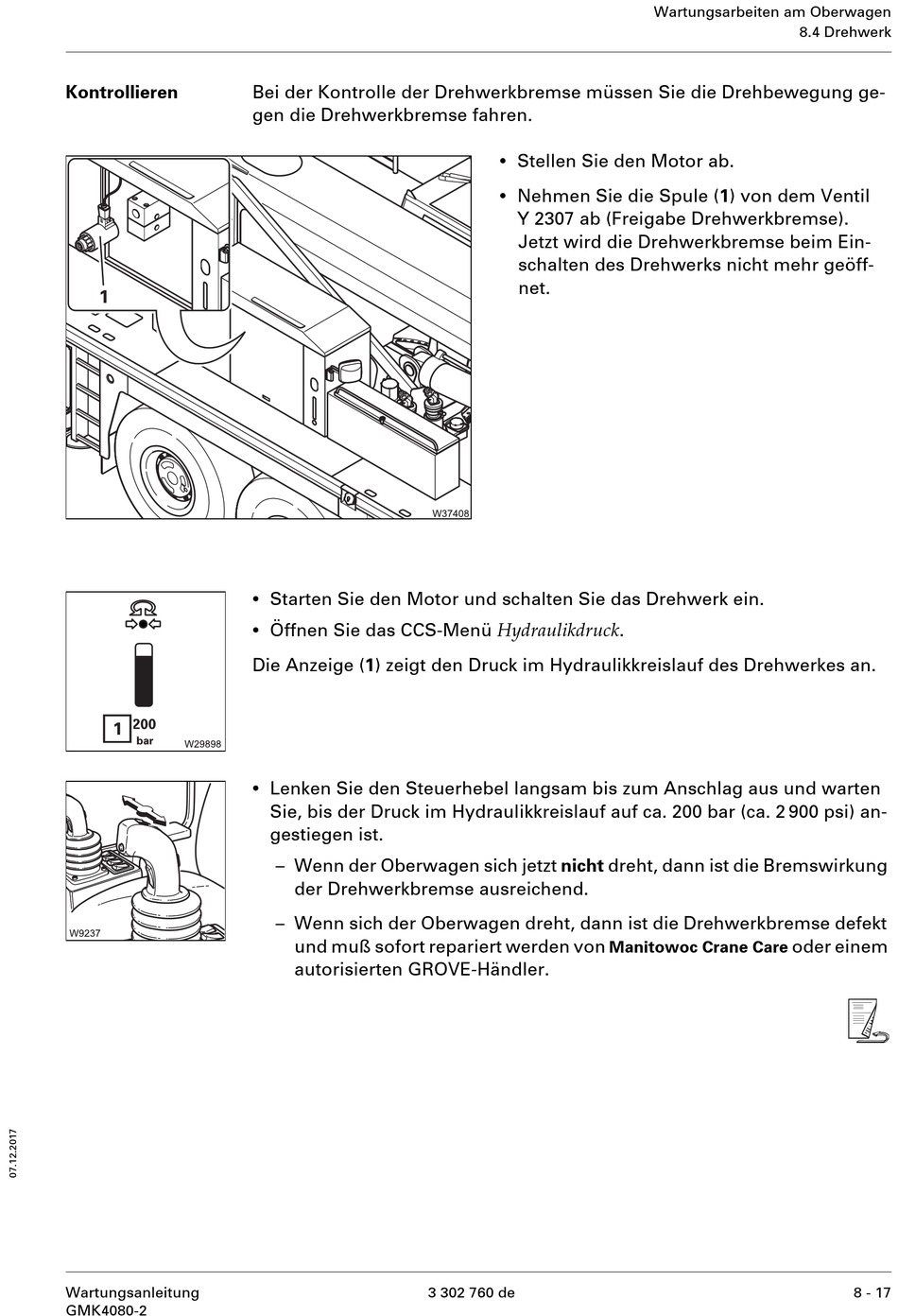

Bei der Kontrolle der Drehwerkbremse müssen Sie die Drehbewegung ge-
gen die Drehwerkbremse fahren.
•
Starten Sie den Motor und schalten Sie das Drehwerk ein.
•
Öffnen Sie das CCS-Menü Hydraulikdruck .
Die Anzeige (1) zeigt den Druck im Hydraulikkreislauf des Drehwerkes an.
•
Lenken Sie den Steuerhebel langsam bis zum Anschlag aus und warten
Sie, bis der Druck im Hydraulikkreislauf auf ca. 200 bar (ca. 2 900 psi) an-
gestiegen ist.
– Wenn der Oberwagen sich jetzt nicht dreht, dann ist die Bremswirkung
der Drehwerkbremse ausreichend.
– Wenn sich der Oberwagen dreht, dann ist die Drehwerkbremse defekt
und muß sofort repariert werden von
autorisierten GROVE-Händler.
•
Stellen Sie den Motor ab.
•
Nehmen Sie die Spule (1) von dem Ventil
Y 2307 ab (Freigabe Drehwerkbremse).
Jetzt wird die Drehwerkbremse beim Ein-
schalten des Drehwerks nicht mehr geöff-
net.
3 302 760 de
Wartungsarbeiten am Oberwagen
Manitowoc Crane Care
8.4 Drehwerk
oder einem
s
8 - 17
